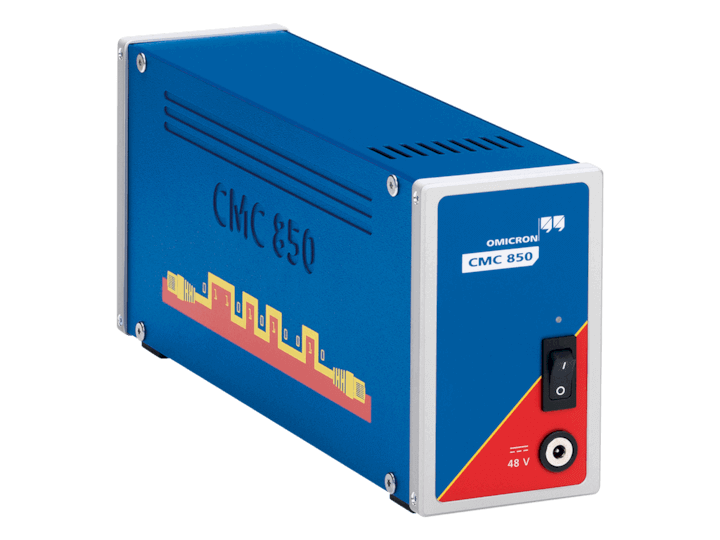

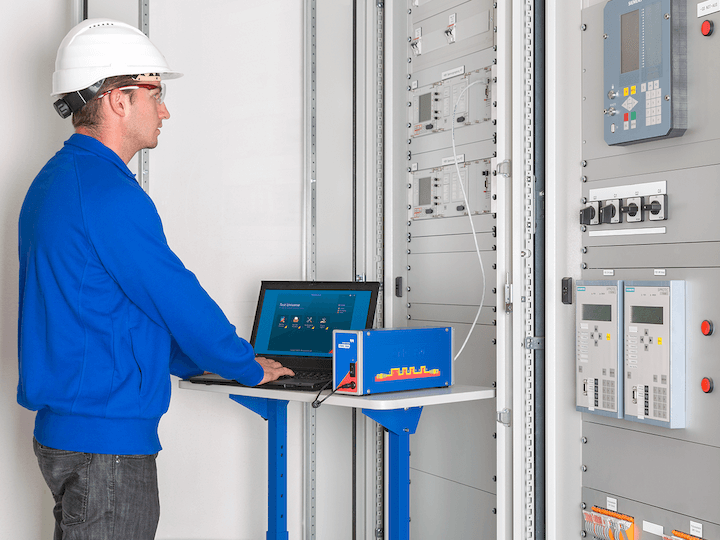

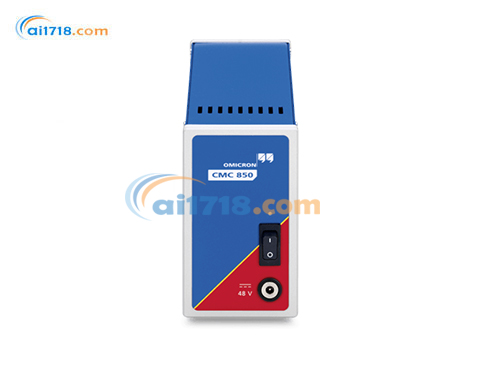

奥地利OMICRON CMC 850保护测试仪由爱仪器仪表网代理，CMC 850是专用于 IEC 61850 的保护测试仪器。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

CMC 850保护测试仪产品简介：
•CMC 850保护测试仪专注于通过 GOOSE 和采样值的实时通信方式与被测试设备进行交互
•CMC 850保护测试仪通过 OMICRON 久经考验的Test Universe 测试软件控制的
•CMC 850保护测试仪有多个内嵌的功能，可以通过网络接口调用，只需要标准的网页浏览器
•CMC 850保护测试仪小巧而轻便，因为它专注于 IEC 61850 应用，所以不需要有传统二次信号所需要的开关量 I/O 以及信号放大器

CMC 850保护测试仪主要功能
•小巧而轻便，因为其专注于 IEC 61850 应用
•现成的软件：OMICRON 控制中心、IEC 61850 配置模块、IEDScout，等等
•内嵌的功能，可以通过标准的网页浏览器调用
•完全的 Test Universe 软件兼容性

•12 路低电平模拟量输出，用于激励有低电平输入的设备

订购信息

订货号

供货范围

VE008501

硬件：CMC 850测试仪和CMIRIG-B 转换器

软件：IEDScout、GOOSE 配置、采样值配置、QuickCMC、

状态序列和OMICRON

控制中心

OMICRON CMC 850 继电保护测试仪技术参数

专注于 IEC 61850 系统的保护测试装置

CMC 850 测试装置专门针对 IEC 61850 系统设计，通过实时协议 GOOSE 和采样值（SV）与被测设备通信。该装置可通过 Test Universe 软件或 RelaySimTest 进行操作。

CMC 850 是 CMC 850 套件的一部分，该套件包含优化的硬件和 Test Universe 软件的核心组件，提供时间同步测试 GOOSE 和采样值所需的一切。对于特殊保护测试应用，可单独订购 Test Universe 模块。

低电平输出 ²

功能	规格
GOOSE 模拟	将二进制输出映射到已发布的 GOOSE 报文中的数据属性。虚拟二进制输出数量：360；需发布的 GOOSE 数量：128
GOOSE 订阅	将订阅的 GOOSE 报文中的数据属性映射到二进制输入。虚拟二进制输入数量：360；需订阅的 GOOSE 数量：128
性能	类型 1A；符合 IEC 61850-5 标准的 P2/3 类。处理时间（应用层到网络或反之）：<1 毫秒
VLAN 支持	可选优先级和 VLAN-ID
IEC 61850 采样值（发布）
规范	IEC 61850-9-2；IEC 61869-9 “9-2LE” 数据集
采样率	4000 赫兹、4800 赫兹、12800 赫兹、15360 赫兹、14400 赫兹
同步	当 CMC 处于同步操作模式时，设置同步属性（smpSynch）。采样计数（smpCnt）零点与秒顶对齐（IRIG-B 和 PPS）。精度数据见下文
VLAN 支持	可选优先级和 VLAN-ID
*大 SV 流数量	RelaySimTest：4；Test Universe：3

通信接口

类型	规格
PC 连接	两个 PoE 1 以太网端口： • 10/100/1000 Base-TX ・符合 IEEE 802.3af 标准・端口容量限制为 1 个 Class 1（3.84 瓦）和 1 个 Class 2（6.49 瓦）供电设备 USB 端口：・USB Type-B 端口（连接 PC）・USB Type-A 端口（用于无线控制的 Wi-Fi 适配器）

时间同步

功能	规格
定时精度
IRIG-B 同步（使用 CMIRIG-B）	误差典型值 <1 微秒，保证值 <5 微秒
GPS 同步（使用 CMGPS 588）	误差典型值 <1 微秒，保证值 <5 微秒
*时间协议（PTP）	IEEE 1588-2008 IEEE C37.238-2011（电力配置文件） IEC/IEEE 61850-9-3（公用事业配置文件）

其他技术参数

项目	规格
输出数量	12
设置范围	0 … ±10 伏峰值
*大输出电流	1 毫安
精度	误差典型值 <0.025%，保证值 <0.07%（1…10 伏时）
分辨率	250 微伏
失真（THD+N）³	典型值 <0.015%，保证值 <0.05%
非常规 CT/VT 模拟	线性、Rogowski（瞬态和正弦波）
过载指示	是
二进制输出类型	集电极开路晶体管输出
更新率	10 千赫兹
外部电源单元
额定 / 允许输入电压	100–240 伏交流 / 99…264 伏交流（50/60 赫兹）
输出电压	48 伏直流（±6.25%）
额定电流	1.66 安培
额定功率	80 瓦
环境条件
工作温度	0…+50°C（+32…+122°F）
存储温度	-25…+70°C（-13…+158°F）
湿度范围	相对湿度 5…95%，无冷凝
设备可靠性	符合电磁兼容（EMC）指令（CE 认证）
EMC 辐射	国际 / 欧洲：IEC/EN 61326-1，CISPR 32/EN 55032（A 类）北美：47 CFR 15 Subpart B（A 类）的 FCC 标准
EMC 抗扰度	国际 / 欧洲：IEC/EN 61326-1
安全标准	国际 / 欧洲：IEC/EN 61010-1 北美：UL 61010-1，CAN/CSA-C22.2 No. 61010-1
机械测试	国际 / 欧洲：IEC 60068-2-6（10…150 赫兹，20 米 / 秒 ²） IEC 60068-2-27（15g/11ms 半正弦波）
机械数据
重量	1.7 千克（3.7 磅）
尺寸（宽 × 高 × 深）	85×145×325 毫米（3.3×5.7×12.8 英寸）
认证	通过 ISO 9001 注册体系开发和制造 TÜV Süd 认证

注：
² 用于通过低电平接口模拟非常规 CT 和 VT 的信号直接测试继电器，以及控制外部电压或电流放大器。
³ THD+N 值：在 50/60 赫兹、20 千赫兹测量带宽、标称值和标称负载下测得。

订单号	交付内容
P0005930	硬件：CMC 850 测试装置软件：IEDScout、GOOSE 配置、采样值配置、QuickCMC、状态序列器和 OMICRON 控制中心

CMC 850规格
电源
额定输入电压	100 – 240 VAC, 1相
允许输入电压	99 – 264 VAC
额定频率	50/60 Hz
额定功率	80W
额定电流	1.66A
连接	标准交流插口(IEC 60320)
环境条件
工作温度	0 ... +50 °C (+32 ... +122 °F)
存放温度	-25 ... +70 °C (-13 ... +158 °F)
湿度范围	相对湿度 5 ... 95%，无冷凝
设备可靠性
产品符合电磁兼容 (EMC) 规定 (符合 CE 要求)。
EMC发射	国际/欧洲	IEC/EN 61326-1,EN 55032/CISPR 32 (A 类),IEC/EN 61000-3-2/3
EMC发射	北美	47 CFR 15 Subpart B (A类) of FCC
EMC抗扰度	国际/欧洲	IEC/EN 61326-1, IEC/EN 61000-6-5, IEC/EN 61000-6-4
产品符合低电压规定 (符合 CE 要求)。
安全	国际/欧洲	IEC/EN 61010-1, IEC/EN 61010-2-030
安全	北美	UL 61010-1, UL 61010-2-030, CAN/CSA-C22.2 No. 61010-1, CAN/CSA-C22.2 No. 61010-2-030
机械测试	国际/欧洲	IEC 60068-2-6 (20 m/s2在10 ... 150 Hz), IEC 60068-2-27 (15 g/11 ms半波正弦)
重量	1.7 kg (35.3 lbs)
尺寸	85 x 145 x 325 mm (3.3 x 5.7 x 12.8 in)
PC连接	两个PoE 4以太网端口： 10/100/1000 Base-TX 符合IEEE 802.3af 接口的能力限制为一个1类 (3.84 W) 和一个2类 (6.49 W)通电的装置 USB接口： USB Type-B接口(PC) USB Type-A接口(Wi-Fi适配器，用于无线控制)
信号指示灯(LED)	电压输出或辅助直流> 42 V
接地连接	4 mm (0.16 in)香蕉插口（背部）
硬件诊断	每次启动自检
绝缘分组	以下组相互之间电气隔离：电源、电压放大器输出、电流放大器组A/B、辅助直流电源、开关量/模拟量输入
保护	所有的电流和电压输出都具备完备的过载和短路保护，防止外部暂态过电压和过温
认证	在 ISO 9001 认证体系之下开发和生产
