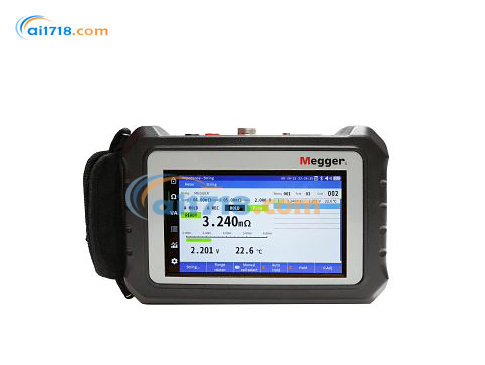

美国MEGGER BITE5蓄电池检测仪由爱仪器仪表网代理，BITE5蓄电池检测仪是一款用于测试铅酸电池、镍镉电池和锂离子电池的电池测试仪。BITE5可以测量并记录电池电压、阻抗和温度。

BITE5蓄电池检测仪说明

BITE5是一款用于测试铅酸电池、镍镉电池和锂离子电池的电池测试仪。BITE5可以测量并记录电池电压、阻抗和温度。此外，BITE5可以进行放电测试，同时还将测量整个放电循环中的电压和电流。与此同时，BITE5还可以测量整个放电循环的阻抗和温度。
电池阻抗测试
BITE5 将测量电池阻抗、电池电压和温度。装置触摸屏上可显示记录数据的趋势分析。查看每次测试的数据趋势分析或每个电池的数据趋势分析。设置电压和阻抗的通过、*告和失败限制。记录纹波电压、纹波电流和浮充电流，并通过 USB 或 SD 卡将记录的数据传输到 PowerDB 软件，然后创建自定义报告和自动分析。

电池放电测试
BITE5 将在整个放电测试过程中记录每个电池的电压、直流电流、阻抗和温度。测量调试、测试结束时的平均阻抗，并将其用作未来阻抗测试的限制。在 BITE5 触摸屏上对记录的数据进行趋势分析，并查看每次测试的趋势数据，或对每个电池的放电情况进行趋势分析。通过 USB 或 SD 卡将记录的数据传输到 PowerDB 软件，然后创建自定义报告。

Solar 系统
测量并记录合路器直流电压。测量逆变器的输入和输
出。测试锂离子电池。

特性及优点
■ 检测铅酸电池（VLA 和 VRLA）、镍镉电池和锂离子电池
■ 测量电池阻抗
■ 电池电压
■ 电池温度
■ 电池电压纹波
■ 交流电流（纹波）
■ 直流电流（浮充）
■ 支持放电测试
■ 测量整个放电过程中的电池电压
■ 测量整个放电过程中的电池温度
■ 测量整个放电过程中的电池阻抗
■ 测量整个放电过程中的直流电流
■ 测量高达 1000 V DC 的电池串电压
■ 测量高达 1000 V DC 的太阳能合路器接线盒电压
■ 测量高达 1000 V DC 的逆变器直流侧电压
■ 测量高达 600 V AC 的逆变器交流侧电压
■ 以无线方式将数据传输到 PowerDB

应用
■ 电池阻抗测试
■ 电池放电测试
■ 测量高达 1000 V DC 的太阳能合路器接线盒电压

■ 测量高达 200 V DC 的锂离子电池电压

订购信息
项目（数量）	产品目录号
产品目录号
BITE5	BITE5
双工探头（带温度探头）	90037-555
电压测试引线	90037-576
充电器	90039-077
颈带	90037-529
归零杆	90037-575
16G Micro SD 卡	90037-572
Micro SD 卡 USB 读卡器	90037-571
USB 电缆	90037-569
手写笔	90037-570
便携包	90037-573
手提袋	90037-574
可选配件
同芯探头（1/2" *）	90037-560
同芯探头（1" *）	90037-565

BITE5 蓄电池电池检测仪规格
输入功率
交流/适配器
输入 100 – 240 V AC (50/60 Hz)
输出 12 V DC（电流为 2.5 A 时）
电池
可充电锂离子电池组 > 5.4 Ah
额定电压	7.4 V
充电时间	4 小时
电池续航时间	> 8 小时
300 次充电/放电循环

内部阻抗
范围	分辨率	精度
3mΩ	1 μΩ	读数的 +/- 1 % +/- 10 位
30mΩ	10 μΩ	读数的 +/- 0.8 % +/- 10 位
300mΩ	100μΩ
3mΩ	1mΩ
30mΩ	10mΩ
300mΩ	100mΩ

电压 (DC/AC)
范围	分辨率	精度
5 VDC	0.001 V	读数的 +/- 0.5 % +/- 5 位
50 VDC	0.01 V
500 VDC	0.1 V
1000 VDC	1 V
5 VAC	0.001 V	读数的 +/- 0.75 % +/- 10 位 (40 Hz – 100 Hz)
50 VAC	0.01 V
500 VAC	0.1 V
600 VAC	1 V

电流 (DC/AC)
范围	分辨率	精度
4 ADC	0.001 A	读数的 +/- 0.5 % +/- 5 位 +（CT 容差）
40 ADC	0.01 A
400 ADC	0.1 A
1000 ADC	1 A
4 AAC	0.001 A	读数的 +/- 0.75 % +/-10 位 +（CT 容差）
40 AAC	0.01 A
400 AAC	0.1 A
1000AAC	1 A

温度
范围	分辨率	精度
10 °C ~ 100 °C	0.1 °C	+/-1 °C +/- 2 位
纹波电压
范围	分辨率	精度
0-5 V	0.001 V	读数的 +/- 0.5 % +/- 10 位 (40 Hz – 10 KHz)

可重复性	0.1 %，2 σ
记录容量
内存	内存 8 G 至 16 G 闪存；阻抗记录：多 1000 条记录；VA 记录：多 512 条记录
环境条件
工作温度	0 ~50 °C (32~122 °F)
存储温度	-20 ~50 °C (-4~122 °F)
充电温度	10 ~40 °C (50~104 °F)
相对湿度	10 ~ 85 % NC（非冷凝）
工作海拔高度	0 ~ 2000 m（非工作： 0 ~ 10 000 m）
防护等级	IP54
显示屏（发射器和接收器）	160 x 90 mm 触摸屏
安全/EMC/振动/合规性
符合以下要求	IEC61010-1、CE、UKCA、CAT IV （600V 时）
CAT 等级	500 V CAT III，污染程度 2
冲击和振动	EN61010-1 EN60529
IEC61010-1:2010（第 3 版） EN61010-1:2010（第 3 版） IEN61326-1:2013 EN55011/A1:2010（A 类） EN61000-3-2:2014 EN61000-3-3:2013
重量/尺寸
尺寸	240 x 160 x 65 mm (9.45" x 6.30" x 2.56")
重量	0.9 kg (1.98 lbs)
