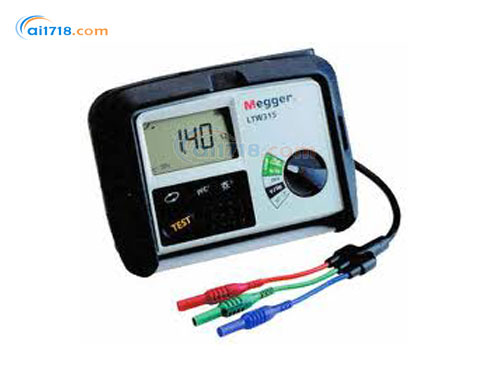

美国Megger LTW300系列两线回路阻抗测试仪由爱仪器仪表网代理，本产品是一款高效的、性价比高的测试仪，现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

产品简介

·Megger新型2线接地回路测试仪，确认带电电力电路的回路阻抗--亦即不需要断开电力电路的电源供应。

·新的LTW300 系列仪器提供2线回路测试的解决方案--不会让30mA RCD(残余电流装置)跳闸，且可使用于宽范围电压的操作。

·新的LTW300提供系列的功能使接地回路测试更安全及更简易。

·LTW300系列有下列型号：

　　LTW315 - 2 线回路阻抗测量

　　LTW325 - 2 线 + maxZ + (R1+R2)

　　LTW335 - 2 线 + maxZ + (R1+R2) +下载功能

产品特点

·双线不跳闸测试仪
·50 V 到 440 V 工作电压
·110 V 中心抽头回路测试
·CAT IV 级设备测试
·自动启动和运行
·0.001 Ω 分辨率

产品说明

·LTW315 – 双线回路阻抗测试
·LTW325 – 双线测试 + *大阻抗值 + (R1+R2)
·LTW335 - 双线测试 + *大阻抗值 + (R1+R2) + 下载功能

·2线测试

　　回路测试只需要2根线*能进行测试。并能完成如下测试：

　　相对地

　　相到中线

　　相对相

　　测试很简单，因为不需第3根线的连接，这样在测试的时候*不会因为不知道测试哪部分的电路而导致接线错误，测试结果的分辨率为0.01或者6或者8。

·不跳闸回路测试

　　本LTW300系列能使用不跳闸回路测试对≥ 30 mA的RCD断路器进行不跳闸测试。本仪器也能对带有RCD保护装置的3相电路进行测试。所有的测试模式使用单相和三相系统。

　　回路测试大约需要10秒时间*能完成，如果仪器探测到有干扰，测试可能需要再加10秒时间，但是有可能这个测试结果是不正确的。

·噪声检测(仅运用于不跳闸测试)

　　本LTW系列仪器采用先进的干扰探测电路，在进行回路测试的时候，不断的监测输入信号，以确保没有来自现场的干扰影响测试结果的精度。

·提供了两种测试模式：

　　a) 10秒测试：

　　始终执行一个10秒测试，如果检测到有干扰，在测试结束后有*告显示。

　　b)自动延长测试

　　如果检测有干扰，自动再延迟10秒测试时间，以提高测试的*度。

·自动启动

　　自动启动功能，使一旦测试导线连接*开始进行回路测试，不需要再按测试按钮，这样测试*更安全。

·工作电压

　　该仪器运用范围广泛的电气电压(见表)从50Vac电至300 Vac单相电源和高达440Vac电压在3相设备。这些措施包括中心抽头110伏交流电路，与55V相对地。

　　LTW315是限制在100v- 280v之间

·高分辨率测试

　　LTW425提供高电流高分辨率回路测试到小数点后三位。这是理想的确立正确Ze在一个输入电源，特别是对机动设备装置。测试结果这也可以用来高功率因数校正计算结果。

　　PFC显示

　　所有仪器可以计算高达20KA。

　　LTW425可以计算高达40KA, 分辨率达到0.001Ω。

　　计算使用回路测量阻抗和测量线路电压，来计算PFC值。

·校准证书

　　所有LTW300系列仪器，配备有Megger的校准证书。

仪器应用

·放射式电路

·测量带电电路的阻抗时，不能使用连续性试验仪，必须要使用「接地(回路)阻抗测试」

·接地(回路)测试器，将会测量电路的回路阻抗。

·装有RCD漏电断路器保护的单相或三相电源

·如墙装插座或配电板等的放射式电路，现在能够轻松地使用2线射式电路进行测试

·未使RCD保护的电路

·可以安全地测试超过300 V相-对-地或440 V相-对-相的单相或三相电源

·放射式电路

·放射电路系指「电路不会回返至原来起点的电路」，现在可以使用2线测试器轻松地测试(如同环型电路一样)-甚至是只有单相或是中性接点的电路而已

·110 V装置(安装)

·110 V a.c.系统(包含110 V中间抽头至接地，相-对-地为55 V)，能够在110 V的二次绕阻上测试，或中间抽头对-地55 V上测试

·汽车配电系统

·典型上是由引擎驱动辅助发电机，而由230 V、415 V及110V(中间抽头)所组成的电力配电系统。汽车上所供应的电源，将视引擎的转速与电压规格而有所不同，可能会超过标准的公共供电电压

	LTW315	LTW325	LTW335	LTW425
回路测试
2线不跳闸回路测试	■	■	■	■
2线快速测试（高电流）	■	■	■	■
110 V到280 V应用	■	■	■	■
50 V到440 V应用		■	■	■
相间测试		■	■	■
20KA PFC量程	■	■	■	■
40KA PFC量程				■
0.01Ω分辨率	■	■	■	■
0.001Ω分辨率				■
自动干扰检测	■	■	■	■
自动开始回路测试	■	■	■	■
电压测量	■	■	■	■
频率测量	■	■	■	■
*大Zs显示		■	■	■
R1 + R2显示		■	■	■

	LTW315	LTW325	LTW335	LTW425
特点
背光显示（白光）	■	■	■	■
内置前盖罩（折叠）	■	■	■	■
防护等级IP54	■	■	■	■
能用可充电电池	■	■	■	■
测试结果存储			■
下载测试结果			■
鳄鱼夹测试线	■	■	■	■
测试线电源插座	■	■	■	■
校准证书	■	■	■	■
IEC61010-1 300V CATIV	■	■	■	■
EN61557	■	■	■	■
