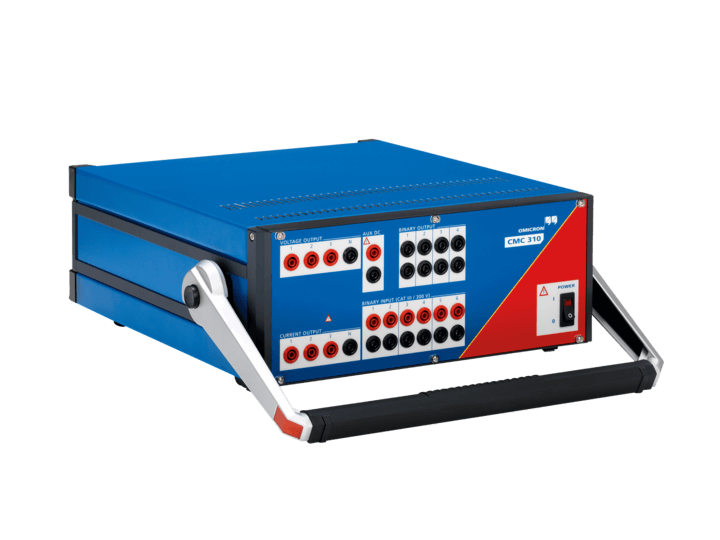

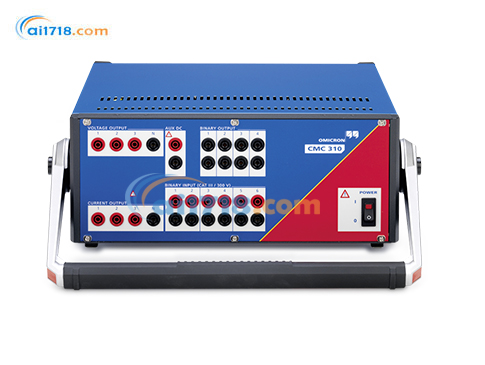

奥地利OMICRON CMC 310继电保护测试仪由爱仪器仪表网代理，CMC310是为继电保护以及量度设备基本三相测试而特别设计的。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！
CMC 310继电保护测试仪产品简介：
•CMC 310继电保护测试仪是为继电保护以及量度设备基本三相测试而特别设计的。
•CMC 310继电保护测试仪使用 CMControl P 软件操作，该软件运行于CMControl P 设备上，可以是 Windows PC 或安卓平板电脑。
•CMC 310继电保护测试仪的CMControl P 是我们 CMC 测试仪器灵活而直观的控制设备，完全即插即用，完成对测试仪器的简单配置并快速地获取可靠的测试结果。
•CMC 310继电保护测试仪主要的应用领域是小型电力系统（例如配电系统）、工业系统、服务商、SCADA 测试、分布式能源（DER）以及智能电网应用。
•CMC 310继电保护测试仪未来您对测试设备也可能会提出新的要求，因此为了让这套系统获得高度的配置灵活性以适应未来的需要，我们可以在任何时候按照您的要求把 CMC 310 升级为 CMC 353 测试仪器。
CMC 310继电保护测试仪主要功能：
•使用 CMControl P 设备和运行于 Windows PC 或安卓平板电脑上的 CMControl P 应用程序，方便的进行手动测试
•便携而轻便的测试解决方案
•降低测试工作量，提高生产率
•高度可靠而且经济型的解决方案
•满足未来需要 – 可以升级到 CMC353
带CMControl P的CMC 310
VE003001
带CMControl P的 CMC 310
用于平板电脑控制的CMC 310
VE003002
带有CMControl P App
激活码的CMC 310(用于平板电脑控制)
VEHO3002
从“带有CMControl P的CMC 310 ”
升级到“ 带有CMControl P的 CMC 353”
升级到用于平板电脑控制的CMC 353
VEHO3001
从“带有CMControl P App激活码的CMC 310”升级
到“带有CMControl P App激活码的CMC 353”
升级到带有 Test Universe的 CMC 353
VESC1800
从“带有 CMControl P的 CMC 310”或“带有
CMControl P App激活码的CMC 310”升级到
CMC 353 基础版
订购信息
带CMControl P的CMC 353
OMICRON CMC 310 继电保护测试仪技术参数
1. 校准与保证值
2. 主电源
连接
C14 连接器（符合 IEC 60320-1）
电压
单相：额定电压 100…240 VAC，工作范围 85…264 VAC
保险丝
T 12.5 AH 250 V（5×20 mm），Schurter 订货号 0001.2515
额定电流
110 V 时*大 12 A；230 V 时*大 10 A
频率
额定 50/60 Hz，工作范围 45…65 Hz
过压类别
II 类
| 电源 | 电流放大器 | 电压放大器 | AUX DC |
|---|---|---|---|
| 230 V¹ | 3×250 W（20 A） | 3×85 W（85 V） | 45 W（110 V） |
| 115 V¹ | 3×250 W（20 A） | 3×85 W（85 V） | 45 W（110 V） |
| 100 V¹ | 3×200 W（20 A） | 3×85 W（85 V） | 45 W（110 V） |
| 90 V¹ | 3×150 W（20 A） | 3×85 W（85 V） | 45 W（110 V） |
¹ 满功率连续运行 10 分钟后，需遵循 10 分钟开 / 10 分钟关的占空比（环境温度 23°C）。
3. 系统时钟精度
| 特性 | 规格 |
|---|---|
| 时钟性能 | Stratum 3（ANSI/T1.101-1987） |
| 频率漂移（长期） | 24 小时 < 0.37 ppm；20 年 <+4.60 ppm |
| 频率漂移（温度影响） | <+0.28 ppm |
4. 输出参数
4.1 通用发生器输出
| 频率范围 | 正弦信号：10…599 Hz |
|---|---|
| 频率分辨率 | <5 μHz |
| 相位范围 | -360°…+360° |
| 相位分辨率 | 0.001° |
| 幅值温漂 | 0.0025%/°C |
4.2 电流输出
| 输出电流 | 三相 AC（L-N）：3×0…32 A；单相 AC（L-L）：1×0…32 A；单相 AC（LL-LN）：1×0…64 A；DC（LL-LN）：1×0…±90 A |
|---|---|
| 输出功率 | 三相 AC：3×430 VA（25 A）；单相 AC（L-L）：1×870 VA（25 A）；单相 AC（LL-LN）：1×500 VA（40 A）；DC：1×700 W（±40 A） |
| 精度（R ≤0.5 Ω） | 典型误差 < 0.05% 读数 + 0.02% 量程；保证误差 < 0.15% 读数 + 0.05% 量程 |
| 谐波失真（THD+N） | 0.05%（典型）；<0.15%（保证） |
| 相位误差 | 0.05°（典型）；<0.2°（保证） |
| 直流偏置电流 | <3 mA（典型）；<10 mA（保证） |
| 频率范围 | 正弦信号：0（DC）…599 Hz |
| 保护功能 | 短路保护：无限；开路保护：允许开路输出 |
4.3 电压输出
| 输出电压 | 三相 AC（L-N）：3×0…300 V；单相 AC（L-N）：1×0…300 V；单相 AC（L-L）：1×0…600 V；DC（L-N）：3×0…±300 V |
|---|---|
| 输出功率 | 三相 AC：3×100 VA（100…300 V）；单相 AC（L-N）：1×200 VA（100…300 V）；单相 AC（L-L）：1×275 VA（200…600 V）；DC：1×420 W（300 V DC） |
| 精度 | 典型误差 < 0.03% 读数 + 0.01% 量程；保证误差 < 0.08% 读数 + 0.02% 量程 |
| 谐波失真（THD+N） | 0.015%（典型）；<0.05%（保证） |
| 相位误差 | 0.02°（典型）；<0.1°（保证） |
| 直流偏置电压 | <20 mV（典型）；<100 mV（保证） |
| 保护功能 | 短路保护（L-N）：无限 |
4.4 低电平二进制输出（外部接口）
| 类型 | 集电极开路晶体管输出，需外接上拉电阻 |
|---|---|
| 额定电压 | *大 ±16 V |
| 额定电流 | *大 5 mA（限流）；*小 100 µA |
| 更新率 | 10 kHz |
| 上升时间 | <3 µs（Vextern=5 V，Rpullup=4.7 kΩ） |
4.5 二进制输出继电器
| 类型 | 无源接点，软件控制 |
|---|---|
| 交流负载能力 | *大 300 V，8 A，2000 VA |
| 直流负载能力 | 参考负载曲线 |
| 浪涌电流 | 15 A（10% 占空比，*长 4 秒） |
| 电寿命 | 100,000 次切换（230 V AC/8 A，阻性负载） |
4.6 直流电源（AUX DC）
| 电压范围 | 0…66 VDC（0.8 A）；0…132 VDC（0.4 A）；0…264 VDC（0.2 A） |
|---|---|
| 功率 | *大 50 W |
| 精度 | 典型误差 < 2%；保证误差 < 5% |
5. 输入参数
5.1 二进制输入
| 数量 | 6 路 |
|---|---|
| 触发条件 | 无源接点或直流电压阈值比较 |
| 反应时间 | *大 220 µs |
| 采样率 | 10 kHz |
| 去抖动时间 | 0…25 ms |
5.2 计数器输入（100 kHz，低电平）
| *大频率 | 100 kHz |
|---|---|
| 脉冲宽度 | >3 µs（高 / 低信号） |
| 开关阈值 | 正沿：*大 8 V；负沿：*小 4 V |
6. 通信端口
| NET-2 板 | USB 2.0 高速（480 Mbit/s），10/100/1000Base-TX 以太网，支持 PoE（Class 2） |
|---|---|
| NET-1C 板 | USB 2.0 全速（12 Mbit/s），10/100Base-TX 以太网，支持 PoE（Class 2） |
7. 环境条件
| 工作温度 | 0…+50°C（+32…+122°F），+30°C 以上需 50% 占空比 |
|---|---|
| 存储温度 | -25…+70°C（-13…+158°F） |
| 湿度 | 5…95% RH，无冷凝 |
| 振动 / 冲击 | 符合 IEC 60068-2-6/27 标准 |
8. 机械数据
| 重量 | 13.1 kg（28.9 lb） |
|---|---|
| 尺寸（W×H×D） | 343×145×390 mm（13.5×5.7×15.4 英寸） |
| 防护等级 | IP20（IEC 60529） |
9. 安全与认证
| EMC | 符合 EN 61326-1、EN 61000 系列标准（欧洲）；FCC Part 15 Class A（美国） |
|---|---|
| 安全标准 | EN/IEC 61010-1/-2-030，UL/CAN/CSA 61010 系列 |
| 认证 | ISO 9001 质量管理体系认证 |
|
CMC 310规格 |
||
| 电源 |
|
|
| 额定输入电压 | 100 – 240 VAC, 1相 |
|
| 允许输入电压 |
85 – 264 VAC |
|
| 额定频率 | 50/60 Hz |
|
| 允许频率范围 | 45 ... 65 Hz |
|
| 功率消耗 |
1.7 kVA在115 V / 2.3 kVA在230 V |
|
| 额定电流 | 12 A在 115 V / 10 A在 230 V |
|
| 连接 | 标准交流插口(IEC 60320) |
|
| 环境条件 |
|
|
| 工作温度¹ | 0 ... +50 °C (+32 ... +122 °F) |
|
| 存放温度 | -25 ... +70 °C (-13 ... +158 °F) |
|
| 湿度范围 | 相对湿度 5 ... 95%， 无冷凝 |
|
| 设备可靠性 |
|
|
| 产品符合电磁兼容 (EMC) 规定 (符合 CE 要求)。 |
|
|
| EMC发射 | 国际/欧洲 |
IEC/EN 61326-1,EN 55032/CISPR 32 (A 类),IEC/EN 61000-3-2/3 |
| 北美 | 47 CFR 15 Subpart B (A类) of FCC | |
| EMC抗扰度 |
国际/欧洲 |
IEC/EN 61326-1, IEC/EN 61000-6-5, IEC/EN 61000-6-4 |
| 产品符合低电压规定 (符合 CE 要求)。 |
|
|
| 安全 |
国际/欧洲 |
IEC/EN 61010-1, IEC/EN 61010-2-030 |
|
北美 |
UL 61010-1, UL 61010-2-030, CAN/CSA-C22.2 No. 61010-1, CAN/CSA-C22.2 No. 61010-2-030 |
|
| 机械测试 |
国际/欧洲 |
IEC 60068-2-6 (20 m/s2在10 ... 150 Hz), IEC 60068-2-27 (15 g/11 ms半波正弦) |
| 重量 | 13.1 kg (28.9 lbs) |
|
| 尺寸 | 343 x 145 x 390 mm (13.6 x 5.7 x 15.4 in) |
|
| PC连接 |
两个PoE 4以太网端口： 10/100/1000 Base-TX 符合IEEE 802.3af 接口的能力限制为一个1类 (3.84 W) 和一个2类 (6.49 W)通电的装置 USB接口： USB Type-B接口(PC) USB Type-A接口(Wi-Fi适配器， 用于无线控制) |
|
| 信号指示灯(LED) | 电压输出或辅助直流> 42 V |
|
| 接地连接 | 4 mm (0.16 in)香蕉插口（背部） |
|
| 硬件诊断 | 每次启动自检 |
|
| 绝缘分组 | 以下组相互之间电气隔离： 电源、 电压放大器输出、电流放大器组A/B、 辅助直流电源、 开关量/模拟量输入 |
|
| 保护 | 所有的电流和电压输出都具备完备的过载和短路保护， 防止外部暂态过电压和过温 |
|
| 认证 | 在 ISO 9001 认证体系之下开发和生产 |
|
|
