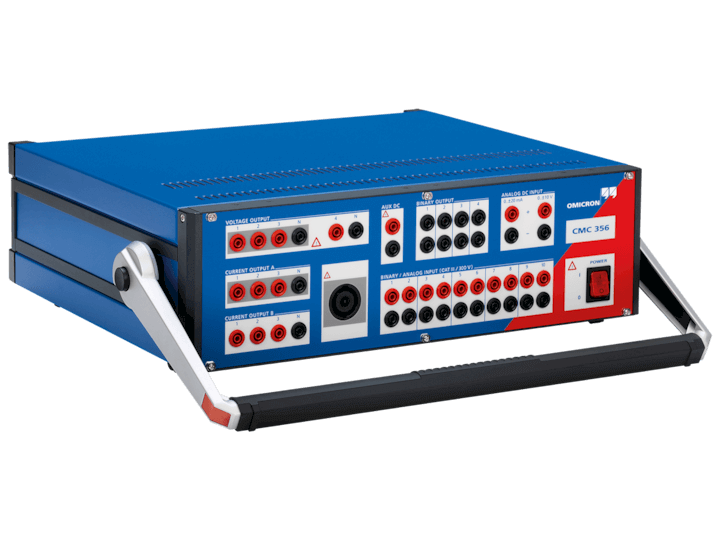

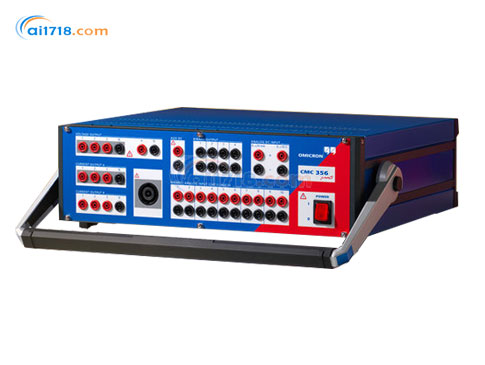

•CMC 356通用继电保护测试仪器及调试工具
•CMC356的目标是更好地满足现代变电站和继电保护装置的调试及维护要求。它为5A CT及功率要求非常高的测试应用提供了新的手段。
•CMC356的特殊性是其具有动态输出范围极好的高功率电流源。同时在一个测试装置中集成了大负载机电式继电器的三相测试功能以及*新的IEC61850技术,是对当今保护测试领域中众多挑战的*好应对。从测试装置注入一次电流来进行电流互感器的接线和可靠性检查这种功能,深受调试工程师们的欣赏。
CMC 356通用继电保护测试仪特点:
•对各代继电保护进行测试(机电式,静态式,数字式,IEC 61850 IED)
•大电流 (6 x 32 A, 3 x 64 A, 1 x 128 A)
•高功率 (6 x 430 VA, 3 x 860 VA, 1 x 1000 VA)
•在一个装置中集成了22路电压/电流发生器
•采用GPS或IRIG-B(典型误差 < 5 μs)的端对端测试
•具有独特的手动和自动测试功能的测试软件
•保护测试文件库-绝大多数继电器的测试模板
•继电保护数据及测试管理的数据库
•*高的质量、安全性、可靠性和硬件坚固性
•全球范围的高质量技术支持
•适用于电力系统技术人员和工程师的全球培训课程
•提供了国际化的知识交流平台
CMC 356通用继电保护测试仪应用领域:
•继电保护测试
对于当今电力系统的安全、可靠运行来说,继电保护系统发挥着重要的作用。保护设备的正常工作有助于维持电力系统的安全运行并保护设备免受损害。为了确保可靠运行,继电器以及重合控制器在整个使用寿命期间都必须要进行测试,从*初的开发一直到生产制造和调试以及运行当中的定期维护。
对于寿命周期中的所有这些阶段以及在任何环境下,我们的测试设备都是非常理想的工具。作为可靠的长期合作伙伴,我们为用户提供*新技术的测试解决方案,并持续对其进行维护和保持其不断的发展,使用户能够满足系统所提出的日趋复杂的要求。
•测量设备测试
电力系统测量设备的功能和准确度测试,要么是由强制性的标准或者规程所规定的,要么*是现有质量保证概念的一部分。对于各种类型的测量设备,例如电能质量测量设备、电能表计或者变送器来说,只有在经过正确的校验之后才能够提供有效的测量值。校验都是在开发过程、型式试验和调试过程中进行的。在这些过程的各个阶段,系统运行人员都必须要定期对其进行测试以保证其可靠性。对于所有这些应用领域,我们都可以提供多功能的、便携的、高准确度的测试解决方案。
•电力系统自动化通信
IEC 61850 是变电站内设备通信的国际标准,定义了智能电子设备(IED)之间的通信。这个标准定义了 IED 设备的通用数据模型以及完整的工程过程。IEC 61850 标准已经在继电保护工程领域发挥了重要影响,已经有大量的在运行变电站采用了这个标准。从*初开始,上主要的继电器制造厂*已经使用我们的设备完成对 IEC 61850 设备的性能测试以及对设备互操作功能的演示。在这个领域,我们一直都保持着领导地位,为变电站或者实验室的继电保护工程师们提供广泛而先进的 IEC 61850 测试工具。
CMC 356通用继电保护测试仪配件:
•ARC 256x arc flash initiator(弧闪发生器)
用于检测开关柜内发生短路时所出现的电弧
弧闪保护系统设计用于检测开关柜内发生短路时所出现的电弧,可以缩短电弧存续的时间并切断电弧的能量来源,以减少对人员和设备可能造成的伤害。
为了对这类保护进行测试,ARC 256x 弧闪发生器通过氙管来模拟电弧,与照相机的闪光灯非常类似。在测试的时候,CMC 的这个附件放置在靠近弧闪传感器的位置。它通过 6m(19.7 ft)长的电缆连接到 CMC 测试仪器的外部接口插口,这个插口既提供电压也提供触发信号。
•C-Shunt *分压器
用于测量电流的*分压器
C-Shunt1 和 C-Shunt10 是用于测量电流的*分压器。可以直接插入到 OMICRON 测试仪(如 CMC 或 COMPANO 100)的开关量/模拟量输入接口。
C-Shunt 1
电阻值:1 mOhm
电阻值容许误差:0.1 %
温度系数:符合 IEC 60115-1 4.8 的要求,在0 ... +70℃(32 ... +158 °F)的范围内为<= 30 ppm/K
*大电流:32 A 连续
绝缘等级:600 V CAT II
C-Shunt 10
电阻值:10 mOhm
电阻值容许误差:0.1 %
温度系数:符合IEC 60115-1 4.8 的要求,在0 ... +70℃(32 ... +158 °F)的范围内为<= 15 ppm/K
*大电流:12.5 A 连续
绝缘等级:600 V CAT II
•CMC 356运输选项
手推车/背包
CMC 356带有轮子的手推车/背包,伸缩手柄和肩带的测试套件,用于运输包括配件(不含CMControl)的CMC 356测试装置。对于简单的机械保护,不用于无人运输。
运输箱(大)
描述:坚固的运输箱,内有硬质泡沫,车轮和伸缩手柄。防水,防尘,耐化学腐蚀。
型号:为CMC 356,CMC 256plus设计的大号
推荐用途:大压力运输,海运
容量:测试单元与CMControl,手册,测试线,配件
尺寸:660 x 570 x 415 mm(26.0 x 22.4 x 16.3 in)
重量:11.2公斤(24.7磅)
•CMC 接线附件包
可选的接线附件用来连接测试对象与CMC测试仪
CMC的接线附件包包括:
12 根灵活的测试导线转接头,带可伸缩的套子,对于连接到非安全的香蕉插孔上非常有用,完全符合IEC 61010-031 安全标准. (100 mm 长, 6 红 和 6 黑)
4 个可曲的跳线 (50 mm 长),用于将电流输出并联达到*大 32 A的输出,或者用来短接开关量输入的中点(长50mm)
8 个鳄鱼夹 (4 红, 4 黑)
12 个灵活的端子转接器,用于螺旋型端子
20 个电缆接线片转接, M4 (0,15") 螺钉
10 个电缆接线片转接头M5 (0,2") 螺钉
10 根电缆扎带 (150 mm 长)
所有的附件都放在一个蓝色的袋子
•CMC 的标准附件
以太网连接短缆 1.5 m, RJ45用于将 CMC 356, CMC 256plus 或 CMC 256 NET-1 连接至 PC 机或网络。
以太网连接短缆 3 m, RJ45用于将 CMC 356,CMC 256plus 或 CMC 256 NET-1 连接至 PC 机或网络。
测试导线 4 mm 安全插孔,2m 长, 600 V (6 x 红, 6 x 黑)
灵活的端子转接器 (12 x 黑)
跳线, 易曲的, 6 cm 长 (4 x 黑) ,用于A、B两组并联使用
灵活的测试导线转接头,带可伸缩的套子
用于 CMC 356/CMC 256plus (不带CMControl-6) 体积的软包
用于 CMC 356/CMC 256plus (带CMControl-6) 体积的软包
用于 CMC 353/CMC 310 (不带CMControl-3) 体积的软包
用于 CMC 353/CMC 310 (带CMControl-3) 体积的软包
用于 CMC 850 体积的黑色软包
•CMC 装置的可折叠立式支架
可折叠的支架以立式支撑CMC 装置
这个坚固的立式支架(VEHZ0070)以大约10°倾斜支撑CMC 装置,以使测试仪的背后有足够的空间进行接线。
立式支架与CMC的尺寸吻合非常好,可以保证在测试现场没有桌子用时或是空间有限时方便地进行操作。
CMC 356
ELT (录波测试和变送器) 硬件选项
这个选项:
把10路开关量输入转变为多功能AC模拟量和DC模拟量的测量输入。与EnerLyzerTM-SW许可文件一起,这个功能使得CMC356可以作为10个通道的电流和电压暂态录波器或用作幅值、相位、频率、功率(S,P,Q)、谐波、趋势记录等测量装置。
在CMC上增加两路DC测量输入(0 ... 10 V / 0 ... 20 mA)
LLO-2 硬件选项
这个选项为 CMC 356/353/256plus/256-6(NET-1)增加了额外的 6 路低电平输出。测试设备可以控制的信号发生器总量由 16 路扩展为 22 路。这些低电平输出可以直接用于测试带有低电平输入的继电器,或者可以用于控制象 CMS 356 这样的外接放大器。
低电平输出可以模拟带有低电平接口的新型 CT 和 VT 的信号。而对于罗果夫斯基线圈信号而言,其独到之处在于不仅能够模拟其稳态信号,也能模拟其暂态信号。
订购信息 |
|
CMC 356和 Test Universe |
|
VE002829 |
CMC 356基础包 |
VE002830 |
CMC 356标准包 |
VE002831 |
CMC 356增强包 |
VE002832 |
CMC 356完整包 |
CMC 356 和 CMControl(不含Test Universe) |
|
VE002826 |
CMC 356 和 CMControl P APP 激活码 |
VE002820 |
CMC 356 和 CMControl P |
CMC 356 硬件选项 |
|
VEHO2801 |
Option ELT-1 选项随新机定购 |
VEHO2802 |
Option ELT-1 选项升级订购 |
VEHO2803 |
LLO-2 选项随新机定购 |
VEHO2804 |
LLO-2 选项升级定购 |
OMICRON CMC 356 继电保护测试仪技术参数
1. 校准与保证值
2. 主电源连接 | C14 连接器(符合 IEC 60320-1) |
---|---|
电压 | 单相:额定电压 100…240 VAC,工作范围 85…264 VAC |
额定电流 | 110 V 时*大 12 A;230 V 时*大 10 A |
频率 | 额定 50/60 Hz,工作范围 45…65 Hz |
过压类别 | II 类 |
电源 | 电流 | 典型总输出功率 |
---|---|---|
230 V | 6×15 A | 1600 W |
6×25 A | 1470 W | |
6×32 A | 1320 W | |
115 V¹ | 6×15 A | 1120 W |
6×25 A | 990 W | |
6×32 A | 860 W | |
100 V¹ | 6×15 A | 910 W |
6×25 A | 790 W | |
6×32 A | 670 W |
¹ 满功率连续运行 15 分钟后,需遵循 15 分钟开 / 15 分钟关的占空比(环境温度 25°C)。
3. 系统时钟精度
特性 | 规格 |
---|---|
时钟性能 | Stratum 3(ANSI/T1.101-1987) |
频率漂移(长期) | 24 小时 <±0.37 ppm;20 年 <±4.60 ppm |
频率漂移(温度影响) | <±0.28 ppm |
4. 同步功能
特性 | 规格 |
---|---|
IRIG-B 同步 | 偏移(UTC)误差 <±1 μs,支持第三方 IRIG-B 源(需 CMIRIG-B 配件) |
*时间同步 | 电压输出误差 <±1 μs(典型)/<±5 μs(保证);电流输出误差 <±5 μs(典型)/<±20 μs(保证) |
5. 输出参数
5.1 通用发生器输出
频率范围 | 正弦信号:0(DC)…1000 Hz;谐波 / 间谐波:10…3000 Hz;瞬态信号:0(DC)…3100 Hz |
---|---|
频率分辨率 | <5 μHz |
相位范围 | -360°…+360° |
相位分辨率 | 0.001° |
幅值温漂 | 0.0025%/°C |
5.2 电流输出
输出电流 | 6 相 AC(L-N):6×0…32 A;3 相 AC(L-N):3×0…64 A;2 相 AC(L-L):2×0…32 A;1 相 AC(L-L):1×0…64 A;1 相 AC(L-L-L-L):1×0…32 A;2 相 AC(LL-LN):2×0…64 A;1 相 AC(LL-LN):1×0…128 A;DC(LL-LN):1×0…±90 A |
---|---|
输出功率 | 6 相 AC:6×430 VA(25 A);3 相 AC:3×860 VA(50 A);2 相 AC(L-L):2×870 VA(25 A);1 相 AC(L-L):1×1740 VA(50 A);1 相 AC(L-L-L-L):1×1740 VA(25 A);2 相 AC(LL-LN):2×500 VA(40 A);1 相 AC(LL-LN):1×1000 VA(80 A);DC:1×1400 W(±80 A) |
精度(R ≤0.5 Ω) | 典型误差 < 0.05% 读数 + 0.02% 量程;保证误差 < 0.15% 读数 + 0.05% 量程 |
谐波失真(THD+N) | 0.05%(典型);<0.15%(保证) |
相位误差 | 0.05°(典型);<0.2°(保证) |
直流偏置电流 | <3 mA(典型);<10 mA(保证) |
保护功能 | 短路保护:无限;开路保护:允许开路输出 |
5.3 电压输出
输出电压 | 四相 AC(L-N):4×0…300 V;三相 AC(L-N):3×0…300 V;两相 AC(L-L):2×0…600 V;单相 AC(L-N):1×0…300 V;单相 AC(L-L):1×0…600 V;DC(L-N):4×0…±300 V |
---|---|
输出功率 | 四相 AC:4×75 VA(100…300 V);三相 AC:3×100 VA(100…300 V);两相 AC(L-L):2×138 VA(200…600 V);单相 AC(L-N):1×200 VA(100…300 V);单相 AC(L-L):1×275 VA(200…600 V);DC:1×420 W(300 V DC) |
精度 | 典型误差 < 0.03% 读数 + 0.01% 量程;保证误差 < 0.08% 读数 + 0.02% 量程 |
谐波失真(THD+N) | 0.015%(典型);<0.05%(保证) |
相位误差 | 0.02°(典型);<0.1°(保证) |
直流偏置电压 | <20 mV(典型);<100 mV(保证) |
保护功能 | 短路保护(L-N):无限 |
5.4 低电平输出(LL out)
输出范围 | 电压:0…±10 Vpeak;电流:*大 1 mA |
---|---|
精度 | 典型误差 < 0.025%;保证误差 < 0.07%(1…10 Vpeak) |
谐波失真(THD+N) | <0.015%(典型);<0.05%(保证) |
相位误差 | 0.02°(典型);<0.1°(保证) |
频率范围 | 正弦信号:0(DC)…1000 Hz;谐波 / 间谐波:10…3000 Hz;瞬态信号:0(DC)…3100 Hz |
5.5 二进制输出继电器
类型 | 无源接点,软件控制 |
---|---|
交流负载能力 | *大 300 V,8 A,2000 VA |
直流负载能力 | 参考负载曲线 |
浪涌电流 | 15 A(10% 占空比,*长 4 秒) |
电寿命 | 100,000 次切换(230 V AC/8 A,阻性负载) |
5.6 直流电源(AUX DC)
电压范围 | 0…66 VDC(0.8 A);0…132 VDC(0.4 A);0…264 VDC(0.2 A) |
---|---|
功率 | *大 50 W |
精度 | 典型误差 < 2%;保证误差 < 5% |
6. 输入参数
6.1 二进制 / 模拟输入
数量 | 10 路 |
---|---|
触发条件 | 无源接点或直流电压阈值比较 |
反应时间 | *大 220 µs |
采样率 | 10 kHz |
去抖动时间 | 0…25 ms |
6.2 计数器输入(100 kHz,低电平)
*大频率 | 100 kHz |
---|---|
脉冲宽度 | >3 µs(高 / 低信号) |
开关阈值 | 正沿:*大 8 V;负沿:*小 4 V |
7. 通信端口
NET-2 板 | USB 2.0 高速(480 Mbit/s),10/100/1000Base-TX 以太网,支持 PoE(Class 1 和 Class 2) |
---|---|
NET-1C 板 | USB 2.0 全速(12 Mbit/s),10/100Base-TX 以太网,支持 PoE(Class 1 和 Class 2) |
8. 环境条件
工作温度 | 0…+50°C(+32…+122°F),+30°C 以上需 50% 占空比 |
---|---|
存储温度 | -25…+70°C(-13…+158°F) |
湿度 | 5…95% RH,无冷凝 |
振动 / 冲击 | 符合 IEC 60068-2-6/27 标准 |
9. 机械数据
重量 | 16.8 kg(37 lb) |
---|---|
尺寸(W×H×D) | 450×145×390 mm(17.7×5.7×15.4 英寸) |
防护等级 | IP20(IEC 60529) |
10. 安全与认证
EMC | 符合 EN 61326-1、EN 61000 系列标准(欧洲);FCC Part 15 Class A(美国) |
---|---|
安全标准 | EN/IEC 61010-1/-2-030,UL/CAN/CSA 61010 系列 |
认证 | ISO 9001 质量管理体系认证 |
CMC 356规格 |
||
电源 |
|
|
额定输入电压² | 100 – 240 VAC, 1相 |
|
允许输入电压 |
85 – 264 VAC |
|
额定频率 | 50/60 Hz |
|
允许频率范围 | 45 ... 65 Hz |
|
额定电流 | 12 A在 115 V / 10 A在 230 V |
|
连接 | 标准交流插口(IEC 60320) |
|
环境条件 |
|
|
工作温度³ | 0 ... +50 °C (+32 ... +122 °F) |
|
存放温度 | -25 ... +70 °C (-13 ... +158 °F) |
|
湿度范围 | 相对湿度 5 ... 95%, 无冷凝 |
|
振动 |
IEC 60068-2-6 (20 m/s² at 10 ... 150 Hz) |
|
冲击 |
IEC 60068-2-27 (15 g/11 ms半波正弦) |
|
设备可靠性 |
|
|
产品符合电磁兼容 (EMC) 规定 (符合 CE 要求)。 |
|
|
EMC发射 | 国际/欧洲 |
IEC/EN 61326-1,EN 55032/CISPR 32 (A 类),IEC/EN 61000-3-2/3 |
北美 | 47 CFR 15 Subpart B (A类) of FCC | |
EMC抗扰度 |
国际/欧洲 |
IEC/EN 61326-1, IEC/EN 61000-6-5, IEC/EN 61000-6-4 |
产品符合低电压规定 (符合 CE 要求)。 |
|
|
安全 |
国际/欧洲 |
IEC/EN 61010-1, IEC/EN 61010-2-030 |
北美 |
UL 61010-1, UL 61010-2-030, CAN/CSA-C22.2 No. 61010-1, CAN/CSA-C22.2 No. 61010-2-030 |
|
机械测试 |
国际/欧洲 |
IEC 60068-2-6 (20 m/s2在10 ... 150 Hz), IEC 60068-2-27 (15 g/11 ms半波正弦) |
重量 | 16.8 kg (37 lbs) |
|
尺寸 | 450 x 145 x 390 mm (17.7 x 5.7 x 15.4 in) |
|
PC连接 |
两个PoE⁴以太网端口: 10/100/1000 Base-TX 符合IEEE 802.3af 接口的能力限制为一个1类 (3.84 W) 和一个2类 (6.49 W)通电的装置 USB接口: USB Type-B接口(PC) USB Type-A接口(Wi-Fi适配器, 用于无线控制) |
|
信号指示灯(LED) | 电压输出或辅助直流> 42 V |
|
接地连接 | 4 mm (0.16 in)香蕉插口(背部) |
|
硬件诊断 | 每次启动自检 |
|
绝缘分组 | 以下组相互之间电气隔离: 电源、 电压放大器输出、电流放大器组A/B、 辅助直流电源、 开关量/模拟量输入 |
|
保护 | 所有的电流和电压输出都具备完备的过载和短路保护, 防止外部暂态过电压和过温 |
|
认证 | 在 ISO 9001 认证体系之下开发和生产 |
|
