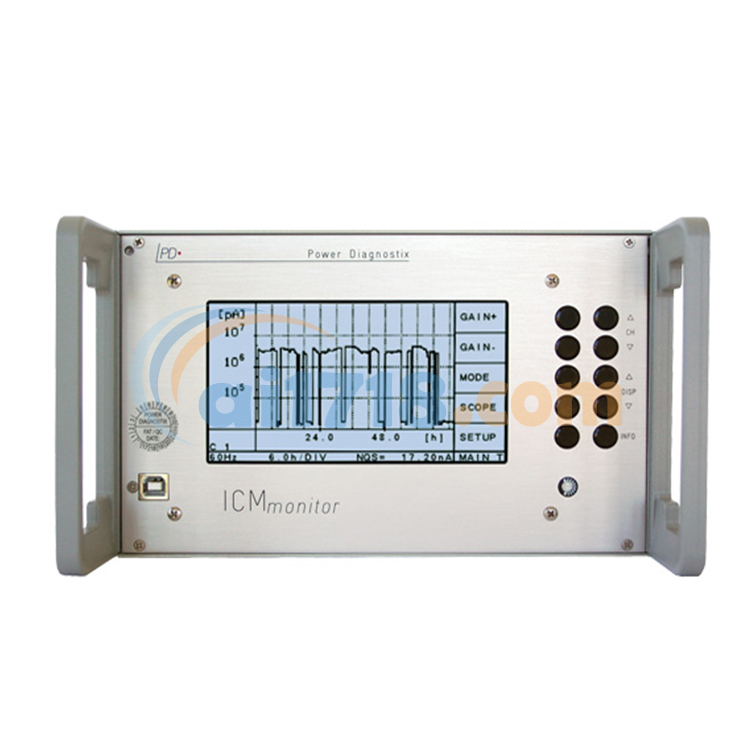

德国PDSG ICMmonitor 局放检测仪-爱仪器仪表网

德国PDSG ICMmonitor 局放检测仪由爱仪器仪表网代理，ICMmonitor是一款紧凑型、性能*的中、高电压绝缘评估检测仪器。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

ICMmonitor 局放检测仪产品简介：
•ICMmonitor局放检测仪内置4通道、8通道至32通道多路采集器可对三相系统或多种传感器进行扫描
•ICMmonitor局放检测仪适用于长期、连续地在线对大型旋转电机、电力电缆、电力变压器和GIS开关进行局部放电监测
•ICMmonitor局放检测仪是一款紧凑型、性能*的中、高电压绝缘评估检测仪器
•ICMmonitor局放检测仪是数字局放检测仪Power Diagnostix ICMseries其中的一款

适用范围
•变压器的局部放电在线监测及带电检测。
•旋转电机、电力电缆、GIS 等高压设备的局部放电在线监测及带电检测。
主要功能
•常规的脉冲电流法局部放电测量
•超声波局部放电测量
•超高频（UHF）局部放电测量
•高频局部放电测量

ICMmonitor 局放检测仪产品特点：
•可具有简便的按键界面和液晶屏菜单
•具有各种噪声处理技术，使其能在噪声环境内有效地工作
•用户可设定NQS或Qp的报*标准，这些值超标时可以进行触发
•可与电脑进行连接进行数据下载或远方控制
•被监视设备超过用户设定的报*水平，ICMmonitor能给用户设置的号码拨号

•每一局放通道均可应用常规脉冲电流法、超声波原理、超高频（UHF）原理以及高频局放测量；
•具有局部放电在线监测功能，可*性安装或者临时性带电检测；

•自带背光式 LCD 显示屏，屏幕对比度可调节，也可以通过软件进行远程显示；

•自带操作按钮，通过操作按钮对应屏幕菜单*可控制仪器，也可通过软件进行完全远程控制仪器；
•具有多种显示模式：局放脉冲相对相位、累积图谱、条形图、投影、局放趋势图以及频谱分析模式；
•具有噪声抑制功能：窗口抑制，低电平识别器（LLD），选择高、低通滤波器和选通抑制功能（gating）；
•在选择 UHF 信号测量模式下，可显示为视在电荷量 pC 值；
•具有选频分析功能，显示输入信号的频谱范围 10kHz 至 10MHz，可选带宽 9kHz 或 270kHz 进行测量；
•同步信号：具有内同步功能，可与主机低压交流电源同步；外同步功能，可与试验电源进行同步；
•具有报*信号输出接口，仪器可设置 Qp 和 NQS 报*阈值，局放量超过阈值仪器输出报*信号。

订购信息
Product	Order no.
4-channel ICMmonitor, 1/2 19-inch desktop housing	PX10301
4-channel ICMmonitor, 2/3 19-inch rack mounting enclosure	PX10371
4-channel ICMmonitor, 19-inch rack mounting enclosure	PX10378
4-channel ICMmonitor, DIN rail mounting enclosure	PX10370
4-channel ICMmonitor, DIN rail mounting enclosure without display	PX10372
4-channel ICMmonitor, portable Explorer case	PX10308
8-channel ICMmonitor, portable Explorer case	PX10377
12-channel ICMmonitor, 19-inch desktop housing	PX10384
Cable set for permanent outdoor installation (e.g., transformers and switchgear)	PX17023
Cable set for permanent indoor installation (e.g., rotating machines and cables)	PX17199
Cable set for portable ICMmonitor with 4-channel multiplexer	PX17048
Cable set for portable ICMmonitor with 8-channel multiplexer	PX17117
Software	Order no.
ICMmonitor control software	PX19003
ICMmonitor device driver license for an additional instrument	PX19023
ICMexpert software for PD pattern classification	PX19002
Options	Order no.
8-channel multiplexer (eight PD inputs, one sync. input)	PX10306
8-channel multiplexer (eight PD inputs, eight sync. inputs)	PX10302
12-channel multiplexer (twelve PD inputs, one sync. input)	PX10303
Built-in monitoring web server MWS	PX90048
External monitoring web server MWS, DIN rail mountable	PX90054
Mobile communication interface MCI2	PX90058
2-years VPN license for mobile communication interface	PX90059
10-years VPN license for mobile communication interface	PX90063
IEC 61850 interface	PX10420
Four auxiliary outputs	PX10356
Eight auxiliary outputs	PX10354
Four auxiliary inputs	PX10352
Six auxiliary inputs	PX10407
Industrial monitoring cabinet PDMAR500	PX90044
Temperature control system for industrial monitoring cabinet	PX90056
Remote control computer system with pre-installedsoftware	PX90000
IP65 protective housing ICMoutlander	PX10381
Set of measuring cables is NOT included with the instrument and must be ordered separately.

ICMmonitor 局放检测仪技术参数

采集单元
工作电压	85–264 VAC，47–440 Hz （自动的）
熔断电流	1.6A （延时）
电源要求	大约 40VA
显示及屏幕尺寸	背光式 LCD，120mm×64mm
显示分辨率	128 x 240 Pixel b/W
操作	10 个菜单按钮
输入阻抗	（PD） 50Ω（不使用前置放大器）；10kΩ//50pF（RPA1 输入，可选择的）
输入灵敏度	＜400μV （RPA2 输入，标准的，AMP 模式）；＜200μV （RPA1 输入，可选择的，AMP 模式）；＜5μV （9kHz 带宽，SPEC 模式）；＜50μV （270kHz 带宽，SPEC 模式）
*大输入电压	5V（AMP 模式）；120mV（270kHz 带宽，SPEC 模式）； 5mV（9kHz 带宽，SPEC 模式）；140Vrms（200Vpeak）（SYNC 输入）
低频截止频率（-6dB）	40、80 或 100kHz （软件控制，AMP 模式）
高频截止频率（-6dB）	250、600 或 800kHz （软件控制，AMP 模式）
采集带宽	2MHz-20MHz （内置 RPA2，标准的，AMP 模式）；40kHz-800kHz （内置 RPA1，可选择的，AMP 模式）；300MHz-2000MHz （外部 FCU2，可选择的，AMP 模式）
频率范围	10kHz-10MHz （SPEC 模式）
带宽	9kHz 或 270kHz （SPEC 模式）
同步信号	耦合输入，和自动与电源同步；10Hz-510Hz （自动）
外部同步（可选择）	*大输入 100Vrms，1MΩ//200pF
记录器输出（可选择）	0-10V，R=100Ω（重新转换模拟 NQS）
串行接口	RS232，57.6kBits-1
工作温度	10-40℃ （无结露）；0-55℃（可选择）
重量	大约 4kg （取决于选择的配置）
外形尺寸	便携式版本 133×236×295mm3 （H×W×D）
A/D转换器	8 bits (unipolar)
PDSGICMmonitor 局放检测仪说明文档
