奥地利OMICRON CMC 353继电保护测试仪由爱仪器仪表网代理，CMC353是三相保护测试和 SCADA 系统调试的理想测试仪器。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

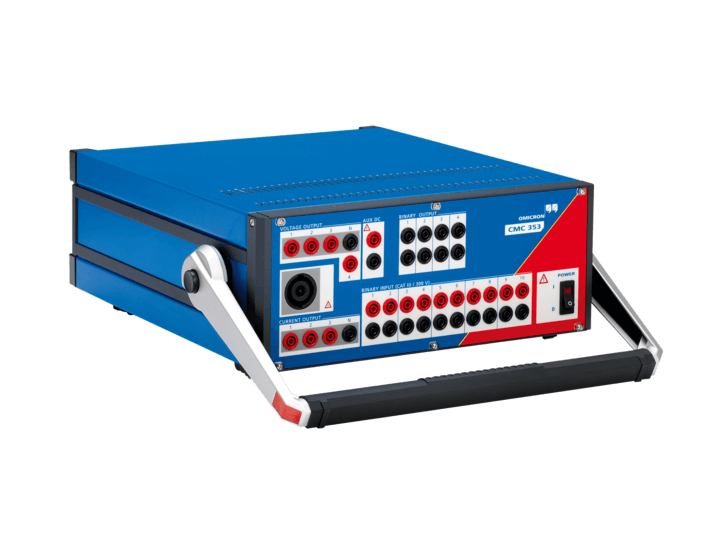

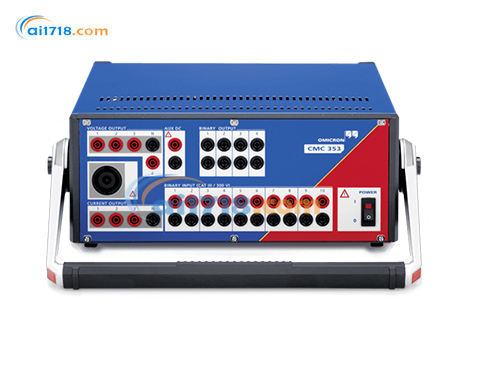

CMC 353产品简介：
•CMC 353继电保护测试仪采用了结构紧凑的设计方式 ，重量仅为 13.3 kg/29.3 lbs，把便携性与大功率很好地结合在一起。
•CMC 353继电保护测试仪是三相保护测试和 SCADA 系统调试的理想测试仪器。
•CMC 353继电保护测试仪功率强大的电流输出（3 x 32 A / 430 VA）为 5A 的保护测试提供了*佳的支持。
•CMC 353继电保护测试仪便携式的设计方式使这个测试装置成为调试与维护测试的*佳选择，尤其是对于工业、分布式发电以及中、低压系统而言。
•CMC 353继电保护测试仪满足了保护工程的很多需求 – 从电磁式保护测试到*新的 IEC 61850 IED 测试。
CMC 353主要功能：
•紧凑的设计和很轻的重量
•电流幅值高，可以测试 5 A 继电器
•功率强大的电流源，可以测试电磁式继电器
•高准确度和多用途，可以测试静态式和数字式继电器
•内置网络接口，可以测试 IEC 61850 IED
LLO-2 硬件选项
这个选项为 356增加了额外的 6 路低电平输出。测试设备可以控制的信号发生器总量由 16 路扩展为 22 路.这些低电平输出可以直接用于测试带有低电平输入的继电器，或者可以用于控制象 CMS 356 这样的外接放大器。
低电平输出可以模拟带有低电平接口的新型 CT 和 VT 的信号。而对于罗果夫斯基线圈信号而言，其独到之处在于不仅能够模拟其稳态信号，也能模拟其暂态信号。
VE002915
CMC 353基础包
CMC 353和CMControl(不含Test Universe)
带CMControl P App激活码的CMC 353
VEHO2905
LLO-2选项随新机定购
订购信息
CMC 353和Test Universe
VE002916
CMC 353标准包
VE002917
CMC 353增强包
VE002912
VE002908
带CMControl P 的CMC 353
CMC 353 硬件选项
VEHO2906
LLO-2选项升级定购
|
CMC 353规格 |
||
| 电源 |
|
|
| 额定输入电压¹ | 100 – 240 VAC, 1相 |
|
| 允许输入电压 |
85 – 264 VAC |
|
| 额定频率 | 50/60 Hz |
|
| 允许频率范围 | 45 ... 65 Hz |
|
| 额定电流 | 12 A在 115 V / 10 A在 230 V |
|
| 连接 | 标准交流插口(IEC 60320) |
|
| 环境条件 |
|
|
| 工作温度³ | 0 ... +50 °C (+32 ... +122 °F) |
|
| 存放温度 | -25 ... +70 °C (-13 ... +158 °F) |
|
| 湿度范围 | 相对湿度 5 ... 95%， 无冷凝 |
|
| 设备可靠性 |
|
|
| 产品符合电磁兼容 (EMC) 规定 (符合 CE 要求)。 |
|
|
| EMC发射 | 国际/欧洲 |
IEC/EN 61326-1,EN 55032/CISPR 32 (A 类),IEC/EN 61000-3-2/3 |
| 北美 | 47 CFR 15 Subpart B (A类) of FCC | |
| EMC抗扰度 |
国际/欧洲 |
IEC/EN 61326-1, IEC/EN 61000-6-5, IEC/EN 61000-6-4 |
| 产品符合低电压规定 (符合 CE 要求)。 |
|
|
| 安全 |
国际/欧洲 |
IEC/EN 61010-1, IEC/EN 61010-2-030 |
|
北美 |
UL 61010-1, UL 61010-2-030, CAN/CSA-C22.2 No. 61010-1, CAN/CSA-C22.2 No. 61010-2-030 |
|
| 机械测试 |
国际/欧洲 |
IEC 60068-2-6 (20 m/s2在10 ... 150 Hz), IEC 60068-2-27 (15 g/11 ms半波正弦) |
| 重量 | 13.3 kg (29.3 lbs) |
|
| 尺寸 | 343 x 145 x 390 mm (13.5 x 5.7 x 15.4 in) |
|
| PC连接 |
两个PoE 4以太网端口： 10/100/1000 Base-TX 符合IEEE 802.3af 接口的能力限制为一个1类 (3.84 W) 和一个2类 (6.49 W)通电的装置 USB接口： USB Type-B接口(PC) USB Type-A接口(Wi-Fi适配器， 用于无线控制) |
|
| 信号指示灯(LED) | 电压输出或辅助直流> 42 V |
|
| 接地连接 | 4 mm (0.16 in)香蕉插口（背部） |
|
| 硬件诊断 | 每次启动自检 |
|
| 绝缘分组 | 以下组相互之间电气隔离： 电源、 电压放大器输出、电流放大器组A/B、 辅助直流电源、 开关量/模拟量输入 |
|
| 保护 | 所有的电流和电压输出都具备完备的过载和短路保护， 防止外部暂态过电压和过温 |
|
| 认证 | 在 ISO 9001 认证体系之下开发和生产 |
|
|
OMICRON CMC 353继电保护测试仪说明文档 |
|
|
-
