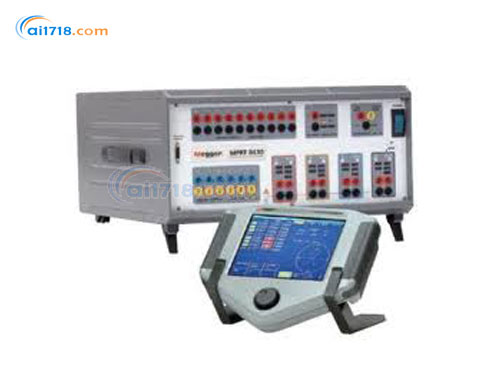

美国Megger MPRT继电保护测试系统由爱仪器仪表网代理，本产品是简化了复杂继电器的手动测试过程的测试系统，现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!
产品简介
·独特的全新TouchView Interface (TVI) 简化了复杂继电器的手动测试过程
·超灵活输出设计提供*多４路电压和电流或８路电流
·用户可自己设计结构，每个系统可根据用户需求设定
·包括全自动测试功能，使用AVTS软件(版本3.0)
·MPRT系统包括： 电源盒，TouchView Interface (TVI) 触摸屏，AVTS软件
·电源盒是系统的核心，它采用了一系列新功能包括独特的电压和电流产生发生 (VI-Gen) 装置并做成一个放大器模块，利用多个Vi-Gens可提供４路电压和电流或８路电流的灵活性
·MPRT电源盒也结合了４个通讯接口和一个新的恒功率输出 (CPO) 功能，每部仪器都是基于用户特殊的测试要求而设置的
·TouchView Interface (TVI) 触摸屏和AVTS基本软件构成了系统的大脑
·用户可通过TVI彩色触摸显示器使用内置和预设的测试程序，快捷容易地为日常继电器进行手动和半自动测试
·用户也可以利用AVTS 基本软件进行全自动测试
产品特点
·大屏幕彩色LCD触摸显示屏：
TVI的特点是使用方便，读数简单，并提供了手动控制设置，显示测得的电流，电压，相角和频率值。根据使用的显示屏有时会显示计算出来的Ohms，Watts，WARˊs，和功率因数。颜色对比是强调很重要的信息。这*减少了人为的错误和测试继电器的时间。
·高分辨率和*度：
TVI有一个测量输出和一个计时器提供非常高的*度。高*度能扩展测试其他继电器的能力，例如变频器。
·大内存：
TVI提供了很大的内存去储存实验和测试结果，减少测试时间和不需要使用纸张。
·固态和动态测试性能：
不论是通过手动还是自动控制，MPRT都能为继电器保护提供固态和动态测试。能存储包括直流偏移量和谐函数的可设计波形。
·显示屏操作迅速：
在显示屏上的触摸按钮使操作非常简单，并且单一按钮操作能节约测试时间和把人为失误减至*小。
·产生数字电压和电流正弦波：
MPRT的输出是不会随着输入电压或者频率的突然改变而改变的，这会减少测试*度和减少测试时间。
·进行瞬时测试：
通过符合IEEE-C37.111标准的EMEP/ATP模拟来发现并修理故障。
·进行端到端测试：
使用AVTS软件和一个轻便的GPS卫星接受器，MPRT能够进行卫星同步端到端动态或者是瞬时测量。能够对偏远地区的保护设备提供同步测试。
·输出频率范围广：
电流和电压通道的输出频率可以在直流到3KHz这个范围内设置。一般的测试频率是25Hz，50Hz，60Hz，和100Hz，他们都很容易设置和控制。
·RS-232端口：
RS232端口提供了一个自动完成测试的接口。
·USB端口：
和RS232端口功能一样，为有的电脑没有RS232端口而准备的 。
·以太网端口：
以太网端口提供了一个高速电脑连接接口。他可以快速的把波形数据都下载下来。
·IEEE-488GPIN端口：
IEEE-488GPIN端口是OEM控制仪器的*端口。在和其他带有IEEE-488端口的设备连接的时候，这个端口是*。它也能提供高速的数据下载。
·通用输入电压：
从100到240V，50/60Hz，事实上MPRT能使用上任何标准电源供电。
·电池模块：
MPRT的电池模块可以提供24，48，125和250V的直流输出电压。不需要额外提供一个单独的直流电源。
·错误立即指示：
当输出振幅和波形错误的时候，*会有显示和声音提示有错误发生。
·模块式设计：
在系统重组和维护时，通过插上和滑行输出模块*可以完成。
·副接口：
给其他的MPRT单元提供接口。
·MPRT模块8430：
提供高达300V rms，150VA和30A rms，200VA/相。甚至能提供足够的电压对高瞬时过电压继电器进行测试。有很高的VA输出，这个单元能用来测试很多继电器。
·MPRT模块8415：
提供高达150V rms，150VA和15A rms，200VA/相。这个较便宜些的是和1A 二次CT一起来测试继电器的理想一起。当设置使用四个通道时，电流放大器能被并列在一起提供*大60A或者800VA输出，用来测试瞬时过电流继电器。有很高的VA输出，这个单元能用来测试很多继电器。
仪器应用
·MPRT是特别为测试电源设备，重型工业，电业等的各种继电保护装置而设计的
·它能应用在*设备，各种海空设备，大型的复杂建筑物
·一些需要仪器使用简单，功能多的公司现在都在使用它，它可以帮助你提高工作效率
输入
电压100 到 240V AC, 1Ø, 50/60 Hz, 2100 VA.
输出
所有的输出都独立于线电压和频率的改变。这*提供了不受电源改变而改变的稳定输出。所有的输出都已经校准好了，所以不受负载阻抗变化而影响。每一个输出模块都是由电流放大器和电压放大器组成的。电压放大器有可能被更改成一个电流源。因此，每一个放大模块都有可能用来测试电流差动继电器。
输出电流
下面的规格说明包含了MPRT 8415和MPRT 8430模块。额定输出如下：
·8430模块
·每相:
输出电流 功率 *大V
4 Amperes 200 VA 50.0 Vrms
7.5 Amperes 200 VA 26.7 Vrms
15 Amperes 200 VA 13.4 Vrms
30 Amperes 200 VA 6.67 Vrms
DC 200 Watts
·并联俩个电流:
输出电流 功率 *大 V
8 Amperes 400 VA 50.0 Vrms
15Amperes 400 VA 26.7 Vrms
30 Amperes 400 VA 13.4 Vrms
60 Amperes 400 VA 6.67 Vrms
·并联三个电流:
输出电流 功率 *大 V
12 Amperes 600 VA 50.0 Vrms
22.5Amperes 600 VA 26.7 Vrms
45 Amperes 600 VA 13.4 Vrms
90 Amperes 600 VA 6.67 Vrms
·并联四个电流:
输出电流 功率 *大 V
16 Amperes 800 VA 50.0 Vrms
30 Amperes 800 VA 26.7 Vrms
60 Amperes 800 VA 13.4 Vrms
120 Amperes 800 VA 6.67 Vrms
·Model 8415
·每相:
输出电流 功率 *大 V
4 Amperes 200 VA 50.0 Vrms
7.5 Amperes 200 VA 26.7 Vrms
15 Amperes 200 VA 13.4 Vrms
DC 200 Watts
·并联两个电流:
输出电流 功率 *大V
8 Amperes 400 VA 50 Arms
15 Amperes 400 VA 26.7 Vrms
30 Amperes 400 VA 13.4 Arms
·并联三个电流:
输出电流 功率 *大V
12 Amperes 600 VA 50 Arms
22.5Amperes 600 VA 26.7 Arms
45 Amperes 600 VA 13.4 Arms
·并联四个电流:
输出电流 功率 *大V
16 Amperes 800 VA 50 Arms
30 Amperes 800 VA 26.7 Arms
60 Amperes 800 VA 13.4 Arms
交流电压输出
下面的规格说明包含了MPRT 8415和MPRT 8430模块。额定输出如下：
·8430模块
·每相:
输出电压 功率 *大 I
30 Volts 150 VA 5 Amps
150 Volts 150 VA 1 Amp
300 Volts 150 VA 0.5 A
DC 150 Watts
·串联俩个电压源:
输出电流 功率 *大I
60 Volts 300 VA 5 Amps
300 Volts 300 VA 1 A
600 Volts 300 VA 0.5 A
·三个电流源并联:
输出电流 功率 *大V
0 - 15Amperes 450 VA 30 Vrms
Model 8415
·每相:
输出电压 功率 *大I
30 Volts 150 VA 5 Amps
150 Volts 150 VA 1 Amp
DC 150 Watts
·串联两个电压源:
输出电压 功率 *大I
60 Volts 300 VA 5 Amps
300 Volts 300 VA 1 A
·三个电流源并联:
输出电流 功率 *大V
15Amperes 450 VA 30 V
电池模拟器
电池模拟器能提供以下直流输出:24, 48, 125 或者 250 Volts @ 60 通过触摸屏或者AVTS软件来控制输出。
计量
输出测定量例如，交流电流，交流电压，直流电流，直流电压和时间将会同时的显示在大型的，彩色LCD触摸屏。他会*快显示和**的显示测试得到的值。AC和DC输出显示电压/电流输出的大约值。这提供了一个快速，简单的方法来预设输出。相角，频率，ohms，watts，VARS和功率因素根据所选择的显示屏来决定是否显示。所有的*度都是在量程的10到*，频率在50/60Hz。
交流电压振幅
*度: 典型±0.05%, 0.1%*高允许范围
分辨率: .0001/.001/.01
测量法: RMS
交流电流振幅
*度: 典型±0.05%, 0.1% *高允许范围
分辨率: .0001/.001/.01
测量法: RMS
直流电压振幅
*度: 典型±0.1%, 0.25 %或者±20 mA, *高允许范围
分辨率: .0001/.001/.01
测量法: RMS
直流电流振幅
*度: 典型±0.1%, 0.25 % 或者±20 mA, *高允许范围
分辨率: .0001/.001/.01
测量法: RMS
在直流电流模式下的可变源
*度: 典型±0.05%, 0.1 % 或者 ±12.5 mA, *高允许范围
分辨率: .0001
测量法: RMS
相角
从 0.01 to 359.99 度或者 ±0.01 to ±180.00 度
*度: 典型± 0.02°± 0.25° at 50/60 Hz
频率:
输出模块提供了一个可变的频率输出，其输出量程和*度如下：
量程
DC
0.001 到 99.999 Hz
100.00 到 999.99 Hz
输出放大器能在量程为直流到10KHz范围内提供一个瞬态信号。
分辨率: .001 Hz
频率*度:典型2.5 ppm ;25 ppm 0° 到 50° C, at 50/60 Hz
总谐波失真:小于典型的0.1 %,*大2 % @ 50/60 Hz.
电源
显示的瓦特值是根据显示仪器内的公司决定的。在仪器内提供了九个不同的公式。
量程: 0 到15 kW
*度: ± 0.525 % of VA ±1 *少一个有效数字
The DC IN 输入端
量程e:0 到 ±10 V DC
0 到 ± 20 mA DC
*度: 典型±0.02% ±0.05% *高
分辨率: .0001/.001
测量法: 平均
时间监视器
时间监视器(二进制输入)设计用来监视输入和给输入标号。作为一个事情进度的记录者。 此外，二进制输入使输入能完成逻辑AND/OR功能，有条件去实时控制二进制输入继电器去模拟断路器，跳闸，重接和载波信号操作。它的工作方式是秒读或者是周期，其量程和分辨率如下：
秒读: 0.0001 到 99999.9（自动搜索）
周期: 0.01 到 99999.9(自动搜索)
*度: 读数的±0.001%. ±2*低有效数字
*高是读数的±0.005% 0 to 50° C
二进制输入- 启动/停止/监视门
提供了10 个一样的，独立的，启动/停止/监视电路.为了监视继电器的连接操作或者跳闸SCR，在没个输入门中都提供了一个连续闪烁的等。在感觉到有一个等发光后，一个音频发生器*会响起来。除了作为监视输入外，二进制输入还可以布尔逻辑来编程以满足更多的更复杂的电源系统模拟。
额定输入: 高达 300 V AC/DC
二进制输出继电器
6个一样的，独立的，二进制输出能模拟继电器或者是电源系统输入来隔离开电源系统而进行继电器测试。二进制输入能模拟常开/常闭接点用来测试断路器故障设置。输出的设置改变是基于二进制逻辑（布尔逻辑可以应用于很复杂的模拟），或者在一个逻辑输入状态下一个特殊的时间延迟。
接点容量: 400 Volts, AC/DC, 1 Amp 连续的*大3 Amps .
波形发生器
每一个输出通道都可以产生很多不同的输出波形，例如：直流；正弦波；相角不同的正弦波；半波；占空比可变的四分之一波形；按指数式衰减的波形。
波形存储
每一个输出通道都能存储波形供以后重放。当使用一个GPS接收器时候，存储的波形可以进行首尾相连重放。每一个通道都可以存储256，000组样本。
保护
用短路保护电压输出，用断路和超负载来保护电流输出。
副接口
在MPRT面板的后面带有RS-232，USB，IEEE-488GPIB，以太网接口。
温度范围
操作: 32 到 122° F (0 到 50° C)
存储: -13 到 158° F (-25 到 70° C)
相对湿度: 5 - 90% RH, 非凝固
尺寸
仪器箱体:430 W x 218 H x 463 D mm
重量:重量是变化的，取决于系统选用的模块数量。一个完整的三相测试系统的重量如下。
模块 8415: 模块 8430:
49.9 lb. (22.7 kg) 49.9 lb. (22.7 kg)
安全标准:
IEC 61010-1, 修正 1 and 2, EN 50081-2, EN 50082-2,
EN 55014, EN 55011, EN 60555-2, EN 61000-4-2,
IEC 61000-4-2/3/4/5/6/8/11.
震动，摇动和温度:按照*用标准MIL-STD-810标准，以*坏的条件对温度，湿度，震动，摇动对仪器进行了模拟试验。
-
