奥地利OMICRON CMC 256plus继电保护测试仪由爱仪器仪表网代理，CMC 256plus是一个通用的解决方案，用于继电保护测试以及*高到0.2级的电能表计、变送器、电能质量表计和同步向量测量装置（IEEE C37.118）校准。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

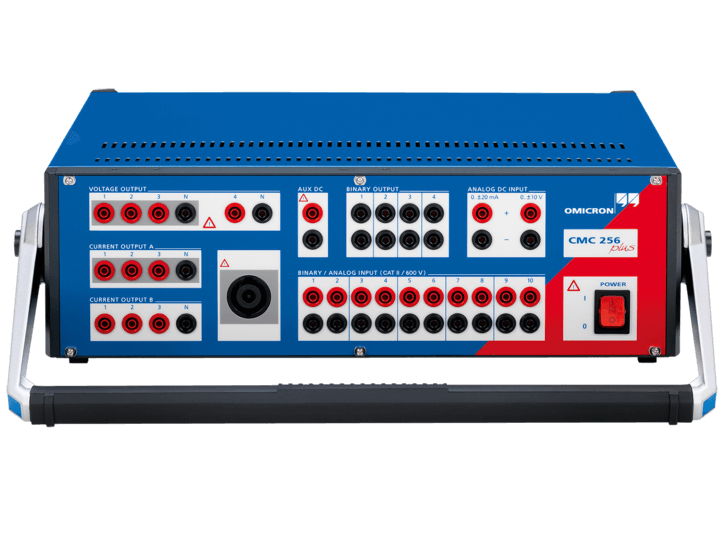

CMC 256plus继电保护测试仪简介：
•CMC 256plus高精度继电保护测试仪器及通用校验装置
•CMC256plus是一个通用的解决方案，用于继电保护测试以及*高到0.2级的电能表计、变送器、电能质量表计和同步向量测量装置（IEEE C37.118）校准。
•对于所有需要多功能、高精度装置的测试应用都是*合适的工具。
•整个输出幅值范围都具有独特的准确度，使CMC256plus成为设备生产厂在R&D、型式试验、验收测试或装置校准过程中的理想选择。

CMC 256plus继电保护测试仪特点：
•主要特点集继电保护测试装置和通用校准仪器于一身
•对各代继电器进行测试（机电式、静态式、数字式、IEC61850 IED）
•信号源本身*是参考源-无需另加参考表
•采用GPS或IRIG-B（典型误差 < 1 μs）的端对端测试
•具有独特手动和自动测试功能的测试软件
•OMICRON保护测试文件库-为绝大多数重要继电保护的测试提供了模板
•采用GPS或IRIG-B（典型误差 < 1 μs）的端对端测试
•*高的质量、安全性、可靠性和硬件坚固性

CMC 256plus继电保护测试仪解决方案：
•继电保护测试
对于当今电力系统的安全、可靠运行来说，继电保护系统发挥着重要的作用。保护设备的正常工作有助于维持电力系统的安全运行并保护设备免受损害。为了确保可靠运行，继电器以及重合控制器在整个使用寿命期间都必须要进行测试，从*初的开发一直到生产制造和调试以及运行当中的定期维护。
对于寿命周期中的所有这些阶段以及在任何环境下，我们的测试设备都是非常理想的工具。作为可靠的长期合作伙伴，我们为用户提供*新技术的测试解决方案，并持续对其进行维护和保持其不断的发展，使用户能够满足系统所提出的日趋复杂的要求。

•测量设备测试
电力系统测量设备的功能和准确度测试，要么是由强制性的标准或者规程所规定的，要么*是现有质量保证概念的一部分。对于各种类型的测量设备，例如电能质量测量设备、电能表计或者变送器来说，只有在经过正确的校验之后才能够提供有效的测量值。校验都是在开发过程、型式试验和调试过程中进行的。在这些过程的各个阶段，系统运行人员都必须要定期对其进行测试以保证其可靠性。对于所有这些应用领域，我们都可以提供多功能的、便携的、高准确度的测试解决方案。

•电力系统自动化通信
IEC 61850 是变电站内设备通信的国际标准，定义了智能电子设备（IED）之间的通信。这个标准定义了 IED 设备的通用数据模型以及完整的工程过程。IEC 61850 标准已经在继电保护工程领域发挥了重要影响，已经有大量的在运行变电站采用了这个标准。从*初开始，上主要的继电器制造厂*已经使用我们的设备完成对 IEC 61850 设备的性能测试以及对设备互操作功能的演示。在这个领域，我们一直都保持着领导地位，为变电站或者实验室的继电保护工程师们提供广泛而先进的 IEC 61850 测试工具。

CMC 256plus继电保护测试仪配件：
•ARC 256x arc flash initiator（弧闪发生器）
用于检测开关柜内发生短路时所出现的电弧
弧闪保护系统设计用于检测开关柜内发生短路时所出现的电弧，可以缩短电弧存续的时间并切断电弧的能量来源，以减少对人员和设备可能造成的伤害。
为了对这类保护进行测试，ARC 256x 弧闪发生器通过氙管来模拟电弧，与照相机的闪光灯非常类似。在测试的时候，CMC 的这个附件放置在靠近弧闪传感器的位置。它通过 6m（19.7 ft）长的电缆连接到 CMC 测试仪器的外部接口插口，这个插口既提供电压也提供触发信号。

•C-Shunt *分压器
用于测量电流的*分压器
C-Shunt1 和 C-Shunt10 是用于测量电流的*分压器。可以直接插入到 OMICRON 测试仪（如 CMC 或 COMPANO 100）的开关量/模拟量输入接口。

•CMC 接线附件包
可选的接线附件用来连接测试对象与CMC测试仪
CMC的接线附件包包括：
12 根灵活的测试导线转接头，带可伸缩的套子，对于连接到非安全的香蕉插孔上非常有用，完全符合IEC 61010-031 安全标准. (100 mm 长, 6 红和 6 黑)
4 个可曲的跳线 (50 mm 长)，用于将电流输出并联达到*大 32 A的输出，或者用来短接开关量输入的中点（长50mm）
8 个鳄鱼夹 (4 红, 4 黑)
12 个灵活的端子转接器，用于螺旋型端子
20 个电缆接线片转接， M4 (0,15") 螺钉
10 个电缆接线片转接头M5 (0,2") 螺钉
10 根电缆扎带 (150 mm 长)
所有的附件都放在一个蓝色的袋子

•CMC 的标准附件
以太网连接短缆 1.5 m, RJ45用于将 CMC 356， CMC 256plus 或 CMC 256 NET-1 连接至 PC 机或网络。
以太网连接短缆 3 m, RJ45用于将 CMC 356，CMC 256plus 或 CMC 256 NET-1 连接至 PC 机或网络。
测试导线
4 mm 安全插孔，2m 长, 600 V (6 x 红, 6 x 黑)
灵活的端子转接器 (12 x 黑)
跳线, 易曲的, 6 cm 长 (4 x 黑) ，用于A、B两组并联使用
灵活的测试导线转接头，带可伸缩的套子
用于 CMC 356/CMC 256plus (不带CMControl-6) 体积的软包
用于 CMC 356/CMC 256plus (带CMControl-6) 体积的软包
用于 CMC 353/CMC 310 (不带CMControl-3) 体积的软包
用于 CMC 353/CMC 310 (带CMControl-3) 体积的软包
用于 CMC 850 体积的黑色软包

•CMC 装置的可折叠立式支架
可折叠的支架以立式支撑CMC 装置
这个坚固的立式支架（VEHZ0070）以大约10°倾斜支撑CMC 装置，以使测试仪的背后有足够的空间进行接线。
立式支架与CMC的尺寸吻合非常好，可以保证在测试现场没有桌子用时或是空间有限时方便地进行操作。

CMC 256plus
•LLO-2 硬件选项
这个选项为 CMC 356/353/256plus/256-6（NET-1）增加了额外的 6 路低电平输出。测试设备可以控制的信号发生器总量由 16 路扩展为 22 路。这些低电平输出可以直接用于测试带有低电平输入的继电器，或者可以用于控制像 CMS 356 这样的外接放大器。

低电平输出可以模拟带有低电平接口的新型 CT 和 VT 的信号。而对于罗果夫斯基线圈信号而言，其独到之处在于不仅能够模拟其稳态信号，也能模拟其暂态信号。

订购信息
CMC 256plus和Test Universe
VE002724	CMC 256plus基础包
VE002725	CMC 256plus标准包
VE002726	CMC 256plus增强包
VE002727	CMC 256plus完整包
CMC 256plus和CMControl(不含Test Universe)
VE002721	CMC 256plus和CMControl P App
VE002715	CMC 256plus和CMControl P
CMC 256plus硬件选项
VEHO2703	LLO-2选项随新机定购
VEHO2704	LLO-2选项升级定购

CMC 256plus规格
电源
额定输入电压2²	100 – 240 VAC, 1相
允许输入电压	85 – 264 VAC
额定频率	50/60 Hz
允许频率范围	45 ... 65 Hz
额定电流	12 A在 115 V / 10 A在 230 V
连接	标准交流插口(IEC 60320)
环境条件
工作温度³	0 ... +50 °C (+32 ... +122 °F)
存放温度	-25 ... +70 °C (-13 ... +158 °F)
湿度范围	相对湿度 5 ... 95%，无冷凝
设备可靠性
产品符合电磁兼容 (EMC) 规定 (符合 CE 要求)。
EMC发射	国际/欧洲	IEC/EN 61326-1,EN 55032/CISPR 32 (A 类),IEC/EN 61000-3-2/3
EMC发射	北美	47 CFR 15 Subpart B (A类) of FCC
EMC抗扰度	国际/欧洲	IEC/EN 61326-1, IEC/EN 61000-6-5, IEC/EN 61000-6-4
产品符合低电压规定 (符合 CE 要求)。
安全	国际/欧洲	IEC/EN 61010-1, IEC/EN 61010-2-030
安全	北美	UL 61010-1, UL 61010-2-030, CAN/CSA-C22.2 No. 61010-1, CAN/CSA-C22.2 No. 61010-2-030
机械测试	国际/欧洲	IEC 60068-2-6 (20 m/s2在10 ... 150 Hz), IEC 60068-2-27 (15 g/11 ms半波正弦)
重量	16.0 kg (35.3 lbs)
尺寸	450 x 145 x 390 mm (17.7 x 5.7 x 15.4 in)
PC连接	两个PoE 4以太网端口： 10/100/1000 Base-TX 符合IEEE 802.3af 接口的能力限制为一个1类 (3.84 W) 和一个2类 (6.49 W)通电的装置 USB接口： USB Type-B接口(PC) USB Type-A接口(Wi-Fi适配器，用于无线控制)
信号指示灯(LED)	电压输出或辅助直流> 42 V
接地连接	4 mm (0.16 in)香蕉插口（背部）
硬件诊断	每次启动自检
绝缘分组	以下组相互之间电气隔离：电源、电压放大器输出、电流放大器组A/B、辅助直流电源、开关量/模拟量输入
保护	所有的电流和电压输出都具备完备的过载和短路保护，防止外部暂态过电压和过温
认证	在 ISO 9001 认证体系之下开发和生产
