美国MEGGER EGIL200/211/213/223/241/EGIL243断路器分析仪由爱仪器仪表网代理，EGIL200/211/213/223/241/EGIL243断路器分析仪开发的重点是易用性，确保将设置测量所花费的时间保持在*低限度。因此，使用 EGIL200，您可以快速获得测试结果。备受用户欢迎！现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

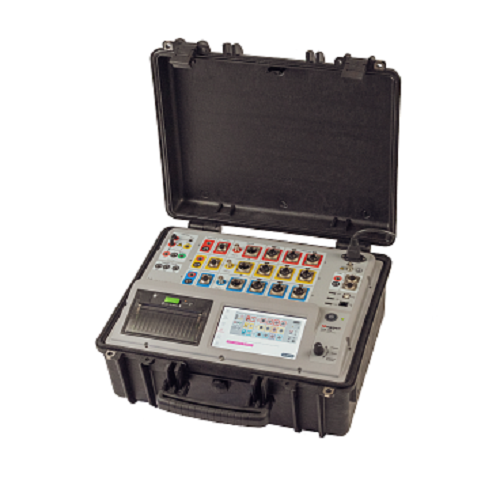

EGIL200/211/213/223/241/EGIL243断路器分析仪描述
EGIL200系列是 Megger 新系列断路器分析仪中的*款产品。它是与全球行业参考团体密切合作设计的，借鉴了市场*且非常成功的 Megger TM 系列断路器分析仪的经验。
EGIL200 开发的重点是易用性，确保将设置测量所花费的时间保持在*低限度。因此，使用 EGIL200，您可以快速获得测试结果。
与测试对象的连接也得到了简化，只需一次连接，*可以进行以下所有操作或测量：
1. 主触点和 PIR 触点的时序
2. 分闸、合闸 1 和 2 线圈的线圈电流分析
3. 站电压测量
4.动作测量
5. 电机电流测量
6. 合闸、分闸 1 和分闸 2 的*小启动电压测试

EGIL200 的主要仪器和配件专为*苛刻的现场条件而设计，是您进行日常、轻松的断路器状态评估的完整工具箱。

EGIL200优点
EGIL200 提供 IEEE C37 和 IEC 62271 标准的所有标准测
量，并将 TM 系列的高端功能带入经济实惠的中端市场：

■ 提供基于国际标准的所有标准测量
■ 直观且用户友好的操作——从仪器通电到记录测量结果所需的用户干预*少
■ 仪器安装在坚固耐用的 IP67 防护箱中，附件装在易于携带的背包中
■ 专为中高压断路器设计
■ 一键生成 pdf 报告或在可选的集成打印机上打印
■ 用于分闸线圈 2 的专用控制输出
■ 多功能控制通道，只需一个连接即可管理控制脉冲，并可测量站电压和线圈电流
■ 电绝缘和极性独立的辅助触点定时通道，自动适应干触点和湿触点
■ 得益于获得专利的有源干扰抑制技术，可准确测量插入前电阻器（PIR）的接触时间和电阻值

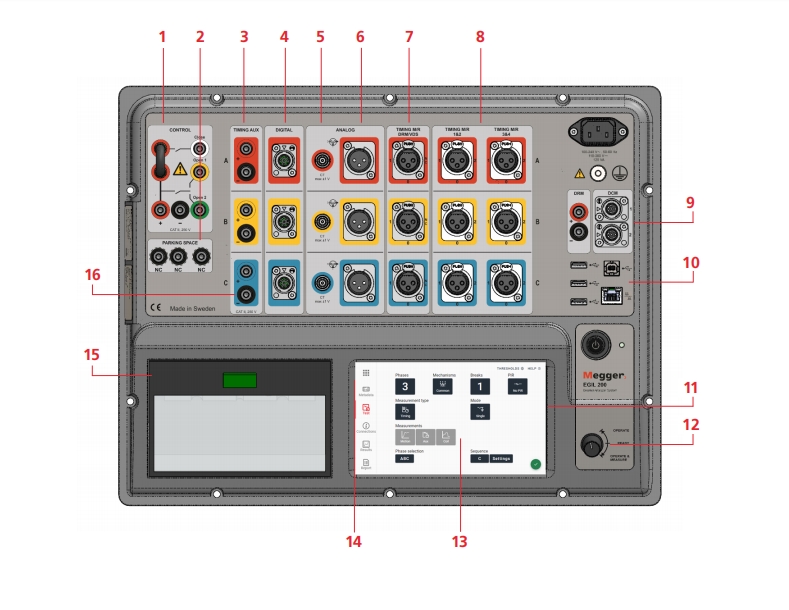

特点和优点
1. CONTROL
断路器控制（合闸、分闸 1 和分闸 2）站电压和线圈电流测量
2. PARKING SPACE

用于安全断开线圈电路
3. TIMING AUX
3个辅助触点计时通道
4. DIGITAL
3 个数字输入，用于增量运动传感器（编码器）
5. 1-3 BNC INPUTS
1-3 个 BNC 输入，专用于电流钳
6. MULTI-PURPOSE CHANNELS
1-3个多功能模拟通道
7. TIMING M/R, DRM/VDS
主触点和电阻触点的时序、DRM、SRM 和 VDS 时序（每相 1个断点）
8. TIMING M/R
每相*多 4 个断口的主触点和电阻触点计时
9. DCM 双端接地™ 和 DRM 以备将来使用双端接地™ 计时输入（可选附件）和 DRM 控制输出（可选
附件）
10. USB 和以太网端口
3 × USB A, 1 × USB B 和 1 x RJ45
11. LCD SCREEN
7” 高可见度触摸屏
12. 动作 / 测量旋转开关
13. 图像
对比度丰富的图像可获得*佳可见性和理解
14. 用户界面
基于工作流程（铭牌、测试设置、连接、结果、报告）
15. 打印机
可选 4 英寸热敏打印机
16. 彩色编码连接器和引线

便于验证连接

EGIL200/211/213/223/241/EGIL243断路器分析仪

订购信息
项目	货号
EGIL 211 1 断口/相,1个模拟通道, 无附件	CM-21100
1 断口/相,1个模拟通道, 打印机, 无附件	CM-21101
1 断口/相,1个模拟通道, 高压引线套件	CM-21180
1 断口/相,1个模拟通道, 打印机,高压引线套件	CM-21181
1 断口/相,1个模拟通道, 中压引线套件	CM-21190
1 断口/相,1个模拟通道, 打印机, 中压引线套件	CM-21191
EGIL 213 1 断口/相,3个模拟通道, 无附件	CM-21300
1 断口/相,3个模拟通道, 打印机, 无附件	CM-21301
1 断口/相,3个模拟通道, 高压引线套件	CM-21380
1 断口/相,3个模拟通道, 打印机,高压引线套件	CM-21381
1 断口/相,3个模拟通道, 中压引线套件	CM-21390
1 断口/相,3个模拟通道, 打印机, 中压引线套件	CM-21391
EGIL 221 2 断口/相,1个模拟通道, 无附件	CM-22100
2 断口/相,1个模拟通道, 打印机, 无附件	CM-22101
2 断口/相,1个模拟通道, 高压引线套件	CM-22190
2 断口/相,1个模拟通道, 打印机,高压引线套件	CM-22191
EGIL 223 2 断口/相,3个模拟通道, 无附件	CM-22300
2 断口/相,3个模拟通道, 打印机, 无附件	CM-22301
2 断口/相,3个模拟通道, 高压引线套件	CM-22390
2 断口/相,3个模拟通道, 打印机,高压引线套件	CM-22391
EGIL 241 4 断口/相,1个模拟通道, 无附件	CM-24100
4 断口/相,1个模拟通道, 打印机, 无附件	CM-24101
4 断口/相,1个模拟通道, 高压引线套件	CM-24190
4 断口/相,1个模拟通道, 打印机,高压引线套件	CM-24191
EGIL 243 4 断口/相,3个模拟通道, 无附件	CM-24300
4 断口/相,3个模拟通道, 打印机, 无附件	CM-24301
4 断口/相,3个模拟通道, 高压引线套件	CM-24390
4 断口/相,3个模拟通道, 打印机,高压引线套件	CM-24391

EGIL200/211/213/223/241/EGIL243断路器分析仪规格
规格在 30 分钟预热时间后有效。系统时基漂移每年 0.001 %。规格如有更改，恕不另行通知。
环境
应用环境	适用于中高压变电站及工业环境
温度
操作	-20 °C 到 +55 °C (-4 °F 到 +131 °F)
储存和运输	-40 °C 到 +70 °C (-40 °F 到 +158 °F)
湿度	5 % – 95 % RH, 无凝结
海拔	操作高达 2000 米（6562 英尺），电源上* 大 240 V AC / 250 V DC，控制和计时辅助输入上的大 250 V AC / 300 V DC。 2000 米（6562 英尺）到 5000 米（16404 英尺）之间，电源、控制和计时辅助输入上的大 150 V AC/DC
CE-标记
LVD	2014/35/EU
EMC	2014/30/EU
RoHS	2011/65/EU
常规
输入电源（标称）	100 – 240 V AC, 50/60 Hz, 110 – 250 V DC
功耗	200 VA (*大)
尺寸	474 x 415 x 214 mm (18.7” 16.3” 8.4),
重量	12 kg (26.5 lbs)
IP-等级 (IEC 60529):
关上外壳	IP67
打开外壳	IP20
显示器	7" (17.8 cm) LCD, 电容式触摸屏
可用的语言	英语、法语、德语、西班牙语和瑞典语
通讯接口
USB	3 USB A, 1 USB B
连接器	用于连接外部 PC 的 RJ45 连接器
键盘	屏幕和可选的 USB 键盘
外部输出
SDRM20X 的触发输出
输出电压	12 V DC ±10 %
短路保护	PTC 250 mA
开关电流	<250 mA, 阻性负载
控制部分
常规
控制脉冲输出	合闸、分闸 1 和分闸 2（与大地和彼此电绝缘）
时基误差	±0.01 % 读数 ±1 采样间隔
*大采样率	40 kHz
测量时间	10 kHz 采样率下 36 秒
非弹跳开关
*大电流	20 A AC / DC, 脉冲≤20毫秒
*大持续电流	5 A
持续时间	用户可配置，步长为 1 ms
延迟	用户可配置，步长为 1 ms
电流测量
测量范围	±20 A
分辨率	16 位
误差	±2 % 读数 ±0.1 % 范围
电压测量
*大电压	250 V AC, ±300 V DC
测量范围	± 400V
分辨率	16 位
精度	±1 % 读数 ±0.1 % 范围
计时 M/R 部分
常规
通道数	订购时可选择 3,6 或 12
时基误差	±0.01 % 读数 ±1 采样间隔
*小分辨率	0.05 ms
*大采样率	40 kHz
测量时间	10 kHz 采样率下 36 秒
主触点和电阻触点的时序
开路电压	切换 ±12 V ±10 %
短路电流	22 mA ±10 %
50/60 Hz 干扰抑制
主动干扰抑制，Megger 专利
瞬态干扰抑制智能数字滤波器
状态阈值
用户可配置阈值
主触头	合闸 < 10 Ω < 分闸（出厂默认值）
主触头和电阻触头	主触头 < 10 Ω < PIR < 10 kΩ < 分闸（出厂默认设置）
PIR电阻测量
支持的 PIR 类型	线性 PIR
测量范围	10 Ω – 10 kΩ
误差	±10 % 读数 ±0.1 % 范围
电压测量（仅 TIMING M/R、DRM/VDS 输入）
测量范围	±50 V 和 ±2.5 V
分辨率	16 位
精度	±1 % 读数 ±0.1 % 范围
模拟部分常规
通道数量	1 或 3 个隔离通道
时基误差	±0.01 % 读数 ±1 采样间隔
*大采样率	40 kHz
测量时间	10 kHz 采样率下 36 秒
传感器电阻	500 Ω – 5 kΩ
输出
电压	10 V DC ±5 %
*大输出电流	30 mA
电压测量
*大电压	±10 Vpeak
测量范围	±1 V 和 ±10 V
分辨率	16 位
精度
1 V 范围	±0.1% 读数 ±0.1% 范围
10 V 范围	±1 % 读数 ±0.1 % 范围
外部电流测量
*大输入	±1 Vpeak
缩放	可在软件中选择
数字部分常规
通道数	3
支持的类型	增量式传感器，RS422
时基误差	±0.01 % 读数 ±1 采样间隔
*大采样率	40 kHz
测量时间	10 kHz 采样率下 36 秒
输出
电压	12 V DC ±5 %
*大输出电流	300 mA
数字输入
范围	±32000 脉冲
分辨率	1 脉冲
精度	±1 脉冲
计时辅助部分常规
通道数	3 个隔离通道
时基误差	±0.01 % 读数 ±1 采样间隔
*大采样率	40 kHz
测量时间	10 kHz 采样率下 36 秒
*大电压	250 V AC, ±300 V DC
连接模式
开路电压	24 V DC ± 5 %
短路电流	10 mA DC ±5%
用户可配置状态阈值	分闸 < -10 V < 合闸 < 10 V< 分闸（出厂默认设置）
打印机（选配）
类型	热敏打印机
纸张宽度	112 mm, 114 mm (4.41", 4.48")
工作温度	0 °C 到+60 °C (32 °F 到 +140 °F)
储存和运输	-20 °C 到 +70 °C (-4 °F 到 +158 °F)
