奥地利OMICRON PARADIMO 100 GIS和GIL高频局部放电在线监测系统由爱仪器仪表网代理，用于气体绝缘开关 (GIS) 和气体绝缘线路 (GIL) 的局部放电 (PD) 活动的持续在线监测并对其发展趋势进行累积跟踪。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

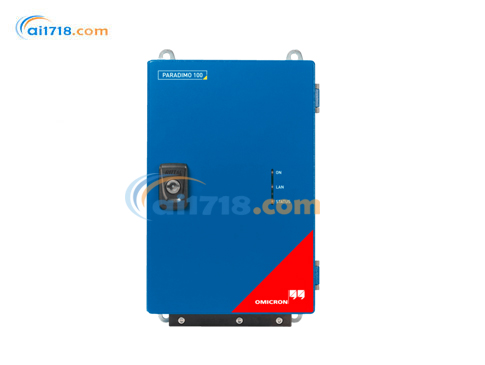

PARADIMO 100 概述
PARADIMO 100 是一款先进的智能化计算设备，用于气体绝缘开关 (GIS) 和气体绝缘线路 (GIL) 的局部放电 (PD) 活动的持续在线监测并对其发展趋势进行累积跟踪。它可以对绝缘缺陷进行自动检测与类别分析，进行可靠的风险评估，必要时发出告*信号。> 安心无忧 – 自动高*和可靠的绝缘评估，发现风险，可以适时消除重大缺陷，以避免可能发生的故障。

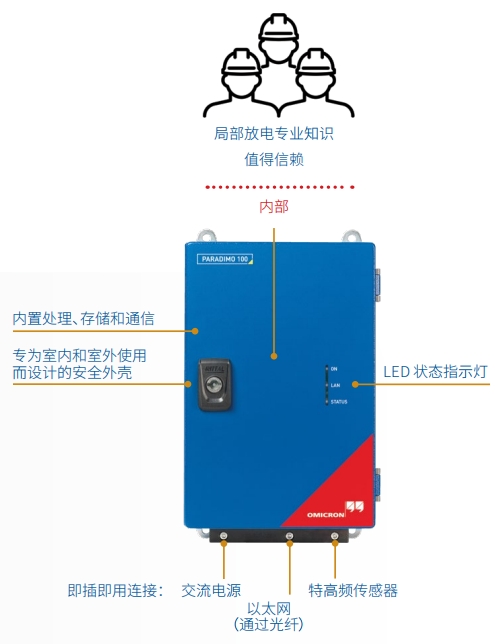

> 安装简单 – 设备安装后可以轻松连接至交流电源、预安装的特高频传感器以及现有 IT 基础设施。
> 与通信网络轻松集成 – 通过 Modbus/TCP。
> 将操作人员干预降至*低 – 在完成设置和配置之后，系统会自动开始记录、保存并评估在线监测数据。在检测到缺陷并进行分类后，将自动生成*报，进行风险评估。
> 高度可靠的局部放电监测 – 提供多种特高频监测模式，显著提高嘈杂环境中的检测灵敏度并优化数据分析。
> 便利的 Web 用户界面 – 无需在外部电脑上安装其他软件即可访问系统。可以方便快捷地访问 Web 用户界面完成测量配置和*报设置，以及查看实时局部放电数据和所记录的局放发展趋势。
> 内置局部放电知识 – 无需具备知识即可解读结果。系统能对所有局部放电相关缺陷进行检测并自动进行分类，并进行可靠的风险评估。
轻松的系统远程访问
通过 Web 用户界面获得所连接设备的完整状态概览，查看*报状态以及实时数据以及所记录的局部放电发展趋势数据。
高信号噪声比
局部放电 (PD) 测量是一种非常有效的工具，可通过检测高压 (HV) 设备中的重要缺陷对绝缘状态做出评估。
但是，类似 IEC 60270 标准规定的常规现场局部放电测量等方式，通常会受到周围环境干扰的影响。而在特高频 (UHF) 范围内采用其他的局部放电测量方式，则会获得非常高的信号噪声比。许多干扰信号，如移动通信和雷达信号，其传播主要在较低或较窄的频率范围内。特高频范围内的局部放电检测也可用于嘈杂现场环境中局部放电的持续在线监测。

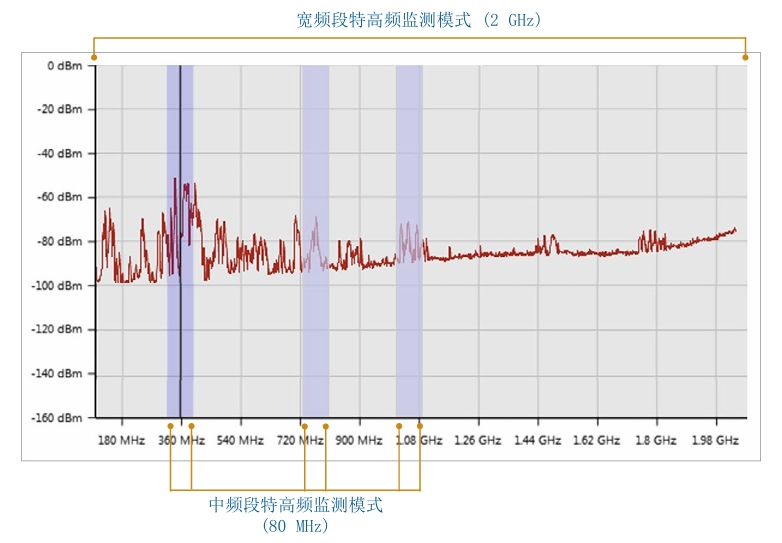

宽频段和中频段特高频局部放电同步检测使用宽频段和中频段特高频在线监测模式，PARADIMO 100 可以同时监测四个不同频率范围内的局部放电活动。对于存在环境噪声的情况，也可以实现较高的信号噪声比。
PARADIMO 100 会定期评估所监测的 80 MHz 滤波器的局部放电水平并适时发出*报。如果指定时间段内的局部放电水平持续高于所配置的*报阈值，并且相解局放图模式归类为缺陷，则会发出*报。

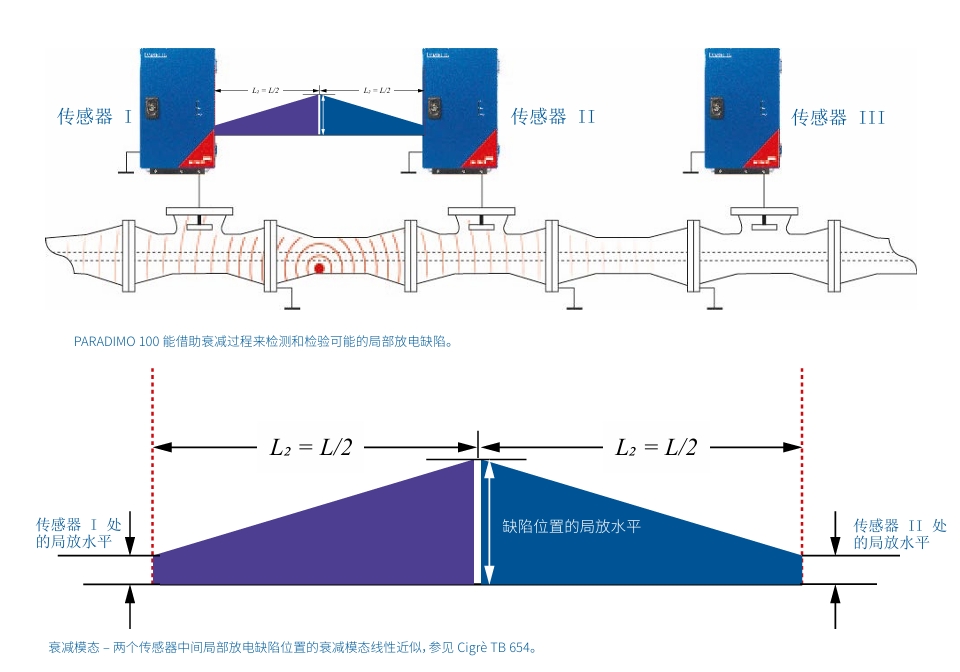

本质上来说，GIS/GIL 内产生的局部放电脉冲在被传感器拾取前，会沿着信号传播路径衰减。因此，在两个传感器之间检测到的缺陷的局部放电信号只是其实际信号水平的一部分。
PARADIMO 100 中的*报算法在持续评估所测得的局部放电水平时，会将相邻传感器之间的衰减考虑在内。这样*可以检测出本来会被忽略的重大局部放电事件。
测试信号生成器
为了确定两个相邻传感器之间的衰减，每台 PARADIMO 100 设备都可以使用内置的测试生成器选择性地发出测试脉冲。
PARADIMO 100 GIS和GIL高频局部放电在线监测系统
局部放电在线监测
特高频输入
通道数量
1
特高频接口类型
N型
频率范围
局部放电：100 MHz ...2 GHz
AC同步：50 Hz...60 Hz
AC 系统频率测量准确度
±0.01%
*大双脉冲
分辨率
<80 ns典型值
局部放电事件时间分辨率
<8ns
PD 脉冲速率
>63k 脉冲/s
局部放电测量模式
宽频段：2 GHz
中频段：80 MHz
灵敏度
2 GHz范围：<-78 dBm
80 MHz范围：<-86 dBm
| 机械参数 | |
| 尺寸(宽×高×深) | 205×340×98 mm. |
| 重量 | 约4.5kg. |
| 湿度 | 5%...95%,无凝露 |
| 环境温度 | |
| (工作) | -10℃...+55°C/ |
| 设备可靠性 | EMC IEC/EN 61326-1 |
| 标准 | (工业电磁环境) |
| FCC*5部分B 子部分，A类 | |
| 安全性 | IEC/EN/UL61010-1 |
| IEC/EN/UL61010-2-030 | |
| 防护等级 | IP65 |
| 电源 | |
| 电源电压 | 200V...240VAC |
| 100 V...130 VAC | |
| 功率消耗 | ≤15W |
| 电源电压频率 | 50 Hz...60 Hz |
| 防护等级 | Ⅱ级 |
| 光纤连接 | |
| 介质 | 标准：双工多模光纤50/125 μm(OM3 或更高 |
| 等级) | |
| 波长 | 1300 nm |
| *大光纤长度 | 2 km |
| 接口类型 | ST |
|
