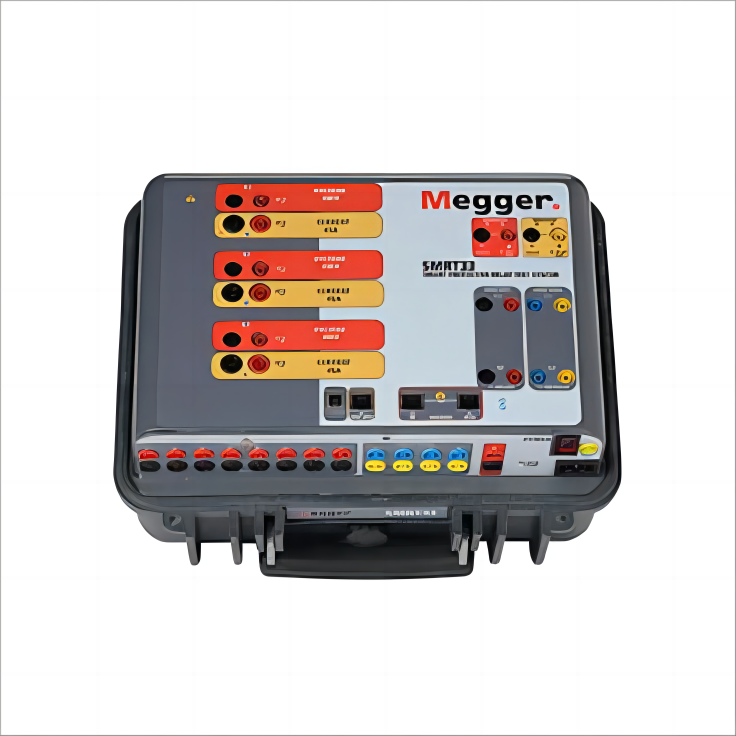

美国MEGGER SMRT33继保测试系统-爱仪器仪表网

美国MEGGER SMRT33继保测试系统由爱仪器仪表网代理，本产品是当今上小巧轻便、输出功率极高的完整的三相继电器测试系统。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

SMRT33继保测试系统简介：
•说到尺寸和轻量，SMRT33是当今上小巧轻便、输出功率极高的完整的三相继电器测试系统。
•SMRT33可在电压和电流通道内提供高功率，能够测试重工业、分布式发电和低中压配电变电站所使用的几乎所有类型的保护继电器。
•SMRT33将高恒流输出电压和高电流“智能”组合，能够测试所有机电、固态和基于微处理器的过流继电器，包括高阻抗的定向地面过流。另外，装置能够测试 IEC 61850。
•SMRT33 测试系统可以通过 Megger 全新的 Smart Touch View Interface™ (STVI) 进行手动控制。
•STVI 配备大型、全彩色、高分辨率的 TFT LCD 触摸屏，使用户能够使用手动测试屏幕以及流行的继电器内置的预设测试程序（请参阅 STVI 数据表了解详细信息）快速、轻松地进行手动、稳态和动态测试。
•在测试几乎所有类型的继电器时，STVI 都无需使用计算机。提供菜单屏幕和触摸屏功能按钮，使用户能够方便快捷地选择所需的测试功能。测试结果可以保存到 STVI，下载到记忆棒以传送或打印测试报告。
•对于全自动测试，SMRT33 可通过 Megger *目视检查软件 (AVTS) 进行控制。AVTS 是一款可兼容 Microsoft® Windows® XP®/Vista™/7/8 的软件程序，其设计旨在利用全新的 Megger SMRT33（请参阅 AVTS 数据表了解详细信息）管理继保测试的各个方面。

SMRT33继保测试系统特点：
•体积小，坚固耐用，轻巧，功能强大
•有无电脑均可操作
•直观手动操作，智能触控视图界面
•高电流，高功率输出 — 每相 45 A/300 VA rms
•网络接口提供 IEC 61850 测试功能
•利用 AVTS 软件实现全自动化测试
•可选的换能器测试能力

SMRT33继保测试系统应用：
•当功率持续为 200 VA 时，每条电流通道的额定电流均为 30 A；于300 VA 时，可短时间达到 45 A。它具有*的平缓功率曲线（4 A 至 30 A），可确保始终能够获得更大顺从电压。
•当功率为 900 VA 时，三路并联电流高达135A，以进行瞬时过流继电器测试。每相的更大恒流输出电压为 50 V rms，SMRT33 只需两条串联通道即可提供 100 V rms 的恒流输出电压来测试高阻抗接地过流继电器。
•当输出功率为 150 VA 时，每条电压通道可提供 0 至 30/150/300 V 的可变输出，且具有*的平缓功率曲线（30 V 至 150 V），可确保始终能够获得更大输出功率。

•SMRT33采用以太网端口，是一款“即插即用”设备，其电压和电流输出可无缝同步，方便测量更复杂的应用，即使背对背或高达18相电流也可测试。

订购信息
SMRT33多相继保测试仪随附软件	零件号
带有 RTMS 应用程序 CD 的 AVTS Basic	84978
软件选项
带有 IEC 61850 Megger GOOSE 配置器的 AVTS Basic，和 RTMS 应用程序 CD	1002-103
带有 RTMS 应用程序 CD 的 AVTS Advanced	81570
使用 IEC 61850 Megger GOOSE 配置器进行 AVTS *测试，和 RTMS 应用程序 CD	1001-106
带有 STVI 应用程序 CD 的 AVTS Professional	81571
使用 IEC 61850 Megger GOOSE 配置器进行 AVTS 测试，和 RTMS 应用程序光盘	1002-102
描述	货号
带有可伸缩护罩的套管：保持测试线成对，避免纠缠。套管测试线，一根红色，一根黑色，200 cm (78.7") 长，600 V，32 A CATII	Qty. 3 pr. Part No. 2008-539
超长测试线，黑色，与电压/电流输出或二进制 I/O 一起使用，360 厘米长（12 英尺）600 V/32 安培 CAT II。	2003-174
超长测试线，红色，与电压/电流输出或二进制 I/O 一起使用，360 厘米长（12 英尺）600 V/32 安培 CAT II。	2003-173
接线片适配器，红色，6.2 毫米，与高达 1000 V/20 安培 CAT II 的测试线一起使用。	684002
接线片适配器，黑色，6.2 毫米，与高达 1000 V/20 安培 CAT II 的测试线一起使用。	684003
鳄鱼夹，红色，与高达 1000 V/32 Amp CAT III的测试线一起使用。	684006
鳄鱼夹，黑色，与高达 1000 V/32 Amp CAT III 的测试线一起使用。	684007
灵活的测试线适配器，黑色，1.8 mm 公针，与高达 1000 V/32 Amp CAT III 的测试线一起使用。	90001-845
可伸缩套管测试线，红色，50 厘米（20 英寸）长，与高达 600 V/32 安培 CAT II 的测试线一起使用。	90024-781
可伸缩套管测试线，黑色，50 厘米（20 英寸）长，与高达 600 V/32 安培 CAT II 的测试线一起使用。	90024-780
并行测试引线适配器，与高达 600 V/32 Amp CAT II 的测试引线一起使用	1002-286

SMRT33 规格
输入电源	100 至 240 伏 (± 10%) 交流电，1Ø，50/60 Hz，700 VA。
输出	所有输出都独立于线路电压和频率的突然变化。这供了不受电源突然变化影响的稳定输出。所有输出都经过调节，因此负载阻抗的变化不会影响输出。
输出电流	输出功率额定值以交流有效值和峰值功率额定值指定。

输出电流	功率	*大V/占空比
1 Ampere	15 VA	15.0 V rms 持续
4 Amperes	200 VA (282 峰值)	50.0 V rms 持续
15 Amperes	200 VA (282 峰值)	13.4. V rms 持续
32 Amperes	200 VA (282 峰值)	6.67 V rms 持续
60 Amperes	300 VA (424 峰值)	5.00 V rms 持续

电流放大器 - 扩展功率范围	SMRT 电流放大器提供从 4 到 32 安培的独特平坦功率曲线，允许测试机电高阻抗继电器和其他应用，在 300 VA rms 下具有高达 60 安培的扩展工作范围。
AC电压输出	输出的额定范围如下：输出电压功率 *大 I 30 Volts 150 VA 5 Amps 150 Volts 150 VA 见 “PowerVTM” 300 Volts 150 VA 0.5 Amps
交流电压幅度	精度: 典型值 ±0.05% 读数 + 0.02% 范围,*大值± 0.15% 读数 + 0.05% 量程分辨率: .01 测量: AC RMS 范围: 30, 150, 300V
交流电流幅度	精度: 典型值 ±0.05% 读数 + 0.02% 范围,*大值± 0.15% 读数 + 0.05% 量程分辨率: .001/.01 测量: AC RMS 范围: 32, 60A
直流电压幅度	精度: 典型值0.1% 范围，*大值 0.25% 范围分辨率: .01 测量: RMS 范围: 30, 150, 300V
直流电流幅度	精度: 典型值 ±0.05% 读数 + 0.02% 范围,*大值±0. 15% 读数 + 0.05% 量程分辨率: .001/.01 测量: RMS 范围: 32A
交流电流模式下的可转换电源	精度: 典型值±0.05% 读数 + 0.02% 范围， ±0.15% 读数 + 0.05% 量程或 ±12.5 mA，以较大者为准分辨率: .001 测量: AC RMS 范围: 5, 15A
温度范围	使用: 32 至 122° F（0 至 50° C）存储: -40 至 158° F（-40 至 70° C）相对湿度: 5 - 90% RH, 无凝结
单元外壳	SMRT33 装置安装在坚固的金属轻质外壳中。 IEC 外壳防护等级 IP20。机架安装外壳在后面板上包括两个 BNC 连接器。这些连接器用于使用 SMRT 放大器放大外部模拟信号。应用 ±10 伏峰值将从所选输出中提供满量程输出。提供用于 19 英寸机架安装的可选外壳。
尺寸	标准外壳 13.5W x 2.4H x 6.75D in. (34.3W x 6.1H x 17.2D cm) 机架安装外壳 19W x 3.5H x 8.75D in. (48.3W x 8.9H x 22.2D cm)
重量	标准外壳: 8.9 lb. (4 kg) 机架安装外壳: 10.85 lb. (4.9 kg)
一致性标准	安全: EN 61010-1 冲击: MIL-PRF-28800F (30g/11ms半正弦波) 振动: MIL-RFP-28800F (5-500Hz, 2.05 g rms) 运输坠落: MIL-RFP-28800F (10 次，20 厘米，不带手提箱) (10 次，46 厘米，带可选手提箱) EMC 排放: EN 61326-2-1, EN 61000-3-2/3, FCC Subpart B of Part15 Class A 抗干扰: EN 61326-2-1, EN 61000-4-2/3/4/5/6/8/11
保护	电压输出受到短路保护和热保护以防止长时间过载。电流输出受到开路保护和热保护以防止长时间过载。
通讯接口	以太网 (2) 蓝牙（可选）
