美国MEGGER MVCT继电器和CT/VT测试仪由爱仪器仪表网代理，本产品是一种轻巧，坚固，便携式的装置，能够同时测试电流和电压互感器，现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

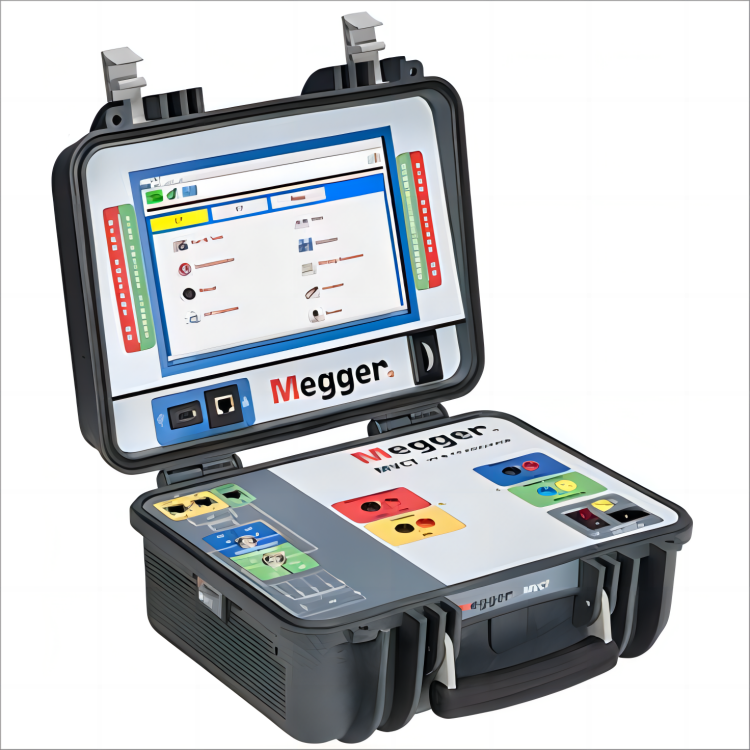

•Megger MVCT测试仪是一种轻巧，坚固，便携式的装置，能够同时测试电流和电压互感器。MVCT重量不到20磅（10Kg），是*高度便携的设备，还提供了测试的准确性。MVCT能够对电流互感器进行饱和，比率，极性，绕组电阻和绝缘测试，还可以用于测试计量和保护等级的电压/电势变压器。
•MVCT提供微处理器控制的可变电压和电流输出，以及用于自动测试单倍和多倍速CT和VT的精密仪器。MVCT使测试CT变得容易。它可以直接连接到多比率CT，并在所有分接头上进行所有测试-饱和度，比率和极性，绕组电阻和绝缘性-只需按一下按钮，而无需更改引线。这大大减少了测试时间。

•MVCT可以通过其大型，全彩，高分辨率，阳光下可读的TFT LCD触摸屏显示器进行控??制。该界面允许用户使用手动测试屏幕或使用预*构建的测试例程来快速，轻松地执行手动和自动测试。大型彩色显示屏还允许用户在执行测试时轻松读取所有相关数据，并在测试完成时查看结果。该单元还可以配置为不带显示器，因此可以通过使用PowerDB的笔记本电脑或Megger现有的Smart Touch View Interface（STVI）的笔记本电脑进行控制。

电流互感器和电压互感器都可以在其设备配置中进行测试，例如安装在互感器、断路器或开关设备中。必须将设备与电气系统完全隔离。

MVCT继电器和CT/VT测试仪特点：
•能够测试VT和CT。
•易于使用的一键式自动化测试计划。
•使用获得*的同时抽头测量，行业领*的测试持续时间。
•市场上*小*轻的单元。
•CT拐点可达30kV。
•CT分组测试包括退磁，拐点，比率，饱和曲线，绕组电阻，极性和相位偏差（在多比率CT的所有抽头上）。
•VT测试，包括退磁，比率，绕组电阻，极性和相位偏差。

•执行二次负载测试。

应用
电流互感器测试
饱和度测试
只需按一下按钮，MVCT *会执行电流互感器饱和度测试并计算额定拐点。饱和度测试可以使用创新的直流技术测试高达 30 kV 的拐点。这样一来，*可以使用便携式仪器测试更大型的生成级别电流互感器。MVCT 将根据各标准 IEEE C57.13.1、IEC 60044-1、IEC60044-6 或 IEC 61869 以及电流互感器（如 PX、TPS、TPX 和 TPY）计算额定拐点。执行饱和度测试时，MVCT 会在 STVI 显示屏中绘制出电流互感器饱和度曲线，并会根据所需的 IEEE 或 IEC 标准向用户提供额定拐点。很多变电站的电流互感器都包含多变比二次绕组；因此，MVCT 能够绘制并同时显示多达 10 个电流互感器饱和度曲线。

变比、极性（和负荷）测试
可通过将施加到二次绕组的电压与一次绕组上产生的电压作比较来执行变比测试。操作员通过显示屏上简单的“正确”或“不正确”指示以及测量的相位角了解被测电流互感器的极性。

绕组电阻测试
通过注入测试电流测量电流互感器绕组电阻，目的是测量直流电压和计算温度补偿电阻。MVCT 会自动提醒用户，并为用户提供在测试后对电流互感器退磁的选项。

退磁
正常工作条件和典型的绕组电阻测量可能会导致电流互感器磁化。MVCT 提供对被测电流互感器自动退磁或随时手动对电流互感器退磁的功能。ANSI C57.13.1 标准建议，在进行测试之前应进行退磁。此退磁程序可确保电流互感器测试得出正确的结果

电流互感器负荷
MVCT 测量相连电流互感器负荷的方法是，将二次电流直接注入不与电流互感器相连的负荷。MVCT 会以 VA 和功率因数中相连负荷的量级、角度和报告测量二次电压。

电感式电压互感器测试

变比、极性和带负荷的变比测试

作为用于验证出厂读数并确定电压互感器中是否存在缺陷的常规维护计划的一部分，MVCT 可以准确测量变比、相位移和二次绕组电阻。MVCT 利用高达 300V 的电压准确测量电压互感器的变比和相角

绕组电阻测试
通过注入测试电流测量电压互感器绕组电阻，目的是测量直流电压和计算温度补偿电阻。

激励特性和短路阻抗 MVCT 系统可以测量激励特性和绕组阻抗。该数据与其他测试数据一起用于计算电压互感器的损耗并预测电压互感器在额定电压下的性能。

数据存储和打印
MVCT 测试系统不仅可以准确、自动地测试电压互感器和电流互感器，还可以将测试结果按目录分类并存储在仪器中，以便日后供软件检索。按目录分类的所有测试结果都可上传到 Megger 的 PowerDBTM Lite，以便在计算机或 STVI 上生成报告或绘制饱和度曲线。PowerDB Lite 还可与MVCT 配合使用，且无需操作员干预，这样便组成了一个完全由计算机控制的自动测试系统。可利用板载存储器将完整的测试结果和数据存储在一个完整的文件中，以便轻松访问和快速构建报告（例如带拐点和变比的饱和度曲线）。

特性及优点
■ 直接连接到多变比电流互感器 - MVCT 将直接连接到多变比电流互感器上的所有分接开关，以消除测试所有内绕组电流互感器变比、饱和度曲线和拐点所需的引线更改。MVCT 将通过按一个按钮测试所有编程的分接开关。
■ 全彩色、高分辨率、阳光下可读的 TFT LCD 触摸屏 - 仪器的菜单界面和触摸屏功能按钮可以让用户更方便快捷地选择所需的测试功能。测试结果可保存至该装置，然后下载至 U 盘，便于传输或打印测试报告。
■ 电流互感器饱和度、变比和极性、绕组电阻和绝缘自动测试 - 微处理器控制的输出完全自动测试电流互感器。这种自动测试简化了电流互感器测试并缩短了测试时间。自动测试直接在 MVCT上或通过 PowerDB Lite 完成。
■ 电流互感器变比和极性、二次绕组电阻 - MMVCT 提供完整的电压互感器测试。MVCT 简化了电压互感器测试并缩短了测试时间。
■ 电流互感器退磁 - 在操作和常规直流绕组电阻测试期间，电流互感器可能已经磁化。MVCT 包括自动电流互感器退磁功能，可确定*的拐点和变比，从而提供稳定、可重复的测试结果，并缩短测试时间。
■ 绝缘测试 - MVCT 包括 500/1000V 绝缘测试系统，用于验证电压互感器和电流互感器二次绕组和二次线路。这可确保二次绝缘未降级，并将在高电流故障期间继续执行其功能。
■ 并发测量 - MVCT 系统可在电流互感器饱和期间对所有分接开关上的电压进行并行测量，并进行变比和极性测试。这样，MVCT 系统*可以同时计算所有绕组的拐点和变比，从而无需在电流互感器上进行多次测试。这将大大缩短测试时间。所有测试均按照 IEEE C57.13.1 测试指南执行。
■ 测试结果报告 - MVCT 以易于使用的方式、通用的格式提供完整测试文件的存储，允许上传到 PowerDB Lite，或使用可选的外部打印机打印测试结果。这些选项提供了简单、完整、便利的方法来存储 1000 多个测试结果和饱和度曲线。所有测试结果均可按目录分类，并存储在 MVCT 中。

附件信息
描述	部件号
MVCT继电器和CT/VT测试仪电源线，北美	620000
电源线，欧洲大陆，随附 CEE 7/7 Schuko 插头	50425
电源线，国际颜色编码导线	15065
电源线，英国	90002-989
210 厘米（7 英尺）（数量各 1 根）	90003-594
说明手册	8602

MVCT继电器和CT/VT测试仪规格
输入	100 至 265 V，50 或 60 Hz，*大 10 A。
输出
输出电压	0 至 300 V 交流，0 至300 V 直流
输出电流	0 至 1 A（有效）
输出功率	300VA
输入
范围	0 至2/10/50/300 V，解析度0.0001 V
精度	读数±0.02%，典型范围 ±0.02% 读数 ±0.05% 范围*大值 ±0.05%
	电流测量范围 0-1.0A 解析度 0.0001A 精度：读数 ±0.08%，典型范围 ±.08%；读数 ±0.2%，范围*大值 ±0.2%
电流互感器测试
变比标准选项范围	精度
0.8 至 2000 2000 至 5000 5000 至 20000	±0.02%（典型值），±0.05%（大值）。 ±0.03%（典型值），±0.1%（大值）。 ±0.05%（典型值），±0.2%（*大值）。
相位角 3位
范围解析度精度	0-360度 1分钟 ±3分钟（典型值），±6（*大值）
绕组电阻测试
测量范围	0-30Ω
精度	（20°C 时）0.5% ±3 mΩ（典型） /1% ±10 mΩ（保证值）(0 - 30 Ω)
绝缘测试
测试电压	1000 VDC，500 VDC
测量范围	20GΩ
短路电流	1.5 mA 标称
负载上的测试电流	*小绝缘传递值为 1 mA（按 BS7671、HD 384 和 IEC 364 中的规定）
精度	1000 伏 ±3% ±2 位数 ±0.2%（每GΩ） 500 伏 ±3% ±2 位数 ±0.4%（每 GΩ）
通信接口	以太网 USB
环境	工作温度 10º C 至 50º C 存储温度 -30º C 至 70º C
外壳	本装置安装在坚固的机柜中，适合在室外变电站中使用。
标准	IEC 61010 CSA 22.2 符合 CE
尺寸	14 英寸高 X 7.5 英寸宽 X 12 英寸深（36 厘米高 X 19.3 厘米宽 X 30.5 厘米深）
重量	20 磅（9.07 千克）
