美国MEGGER TORKEL900/910系列蓄电池放电试验系统由爱仪器仪表网代理，TORKEL900测试可在恒定电流、恒定功率、恒定电阻或按照预先选定的加载配置文件进行。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

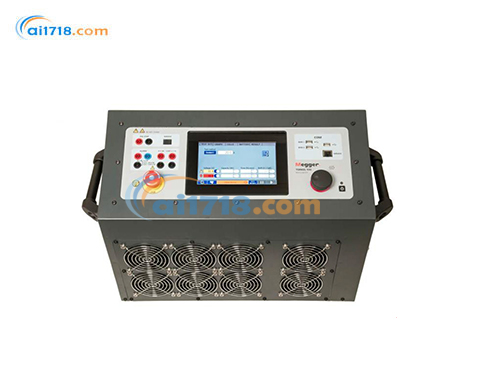

TORKEL900系列蓄电池放电试验系统简介：
•在Megger值得信赖的电池放电测试系统系列中，TORKEL900是第四代产品。
•放电测试是全面了解电池容量的*一种测试方法，因此，它是电池维护程序至关重要的一部分。
•测试可在恒定电流、恒定功率、恒定电阻或按照预先选定的加载配置文件进行。BVM与电池电压记录器目前均直接与 TORKEL900相连，成为了一个完整的独立放电测试系统。
•TORKEL连接至电池后，放电电流和报*级别（电压、容量和时间）会被设定。放电开始之后，TORKEL会将电流保持在预设水平。当电压降到略高于终止电压的水平时，TORKEL 会发出*报。当电压降到特别低，以致出现深度放电的危险时，TORKEL会关闭测试。所有值都将存储在TORKEL中，并可以通过 USB存储器轻松传输至PC以用于评估。
•测试进行时无需将电池与供电设备断开。通过 DC 电流钳表，TORKEL可以测量电池总电流，同时将其保持在恒定水平。

•此外，TORKEL具备高放电容量，能够缩短测试时间。*大放电电流高达220A，如果需要更高的电流，可以将两个或者更多 TORKEL设备或额外的负载设备 (TXL) 连接在一起。

	TORKEL910	TORKEL930	TORKEL950
电流（A）*大	110A	220A	220A
电压（V）*大	300V	300V	500V
BVM 功能	否	是	是
充电测量	否	是	是
完整报告功能	否	是	是

TORKEL900系列蓄电池放电试验系统特点：
•放电测试，可充分了解电池容量
•增强的安全功能，包括无火花连接和应急保险丝
•能够在与系统不断开连接的情况下测试电池
•高放电容量缩短了测试时间
•完整、独立的放电测试系统

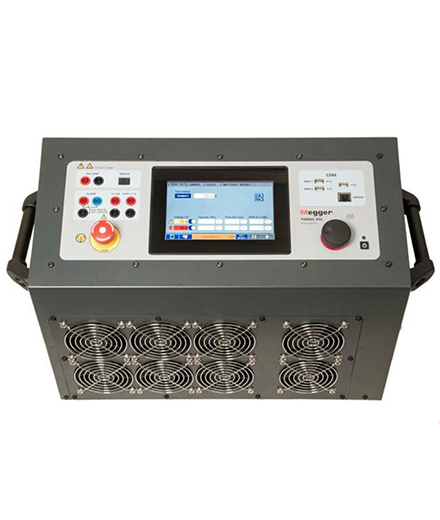

TORKEL900系列蓄电池放电试验系统功能和优点：
1.TXL停止
•用于停止从外部装置（TXL）放电的输出端，具有电气隔离。
2.检修
•仅供检修目的使用的接口。
3.*报
•配有继电器触点的输出端，用于触发外部报*装置。
4.直流输出
•供外部电流钳使用的 9 V 输出端。
5.I EXT ≤ 1 V
•通过钳形电流表或分流器测量外部通路电流的输入端。
6.显示屏
•7‘触摸屏
7.BVM1、BVM2
•用于连接 BVM 装置的 USB 接口。
8.USB 连接
•用于连接 USB 记忆棒。
9.以太网连接
•用于仪器检修。
10.紧急停止
•按下即可停止。
•向右旋转即可复位。
11.控制旋钮
•用于输入设置等。按下即可确认设置。
12.蜂鸣器
•用于报*。

13.通断开关

TORKEL900系列蓄电池放电试验系统

TORKEL900/910规格
规格在标称输入电压和+25°C（77°F）的环境温度下有效。规格如有变更，恕不另行通知。
环境
应用领域	仪器适合于高压变电站和工业环境使用。
温度
运行	0°C至+50°C（32°F至+122°F）当温度超过+35°C（+95°F）时功率降额
储存&运输	-40°C至+70°C
湿度	5% –95% 相对湿度，无冷凝
冲击/振动/掉落
仅仪器	ETSI EN 300 019-2-7 等级7M2
仪器装在运输箱内	ISTA 2A
海拔高度
运行	3000 m (10000 ft)
储存	10000 m (33000 ft)
封装等级	IP20
CE标志
低电压指令（LVD）	IEC61010-1:2010 & IEC61010-2-030
电磁兼容指令（EMC）	IEC61326-1
通用
主电压	100 –240 V 交流，50 / 60 Hz
功率消耗	200 W（*大）
供电中断	40 ms（*长）
保护	热熔断路器、自动过载保护
尺寸
仪器	519 x 315 x 375 mm（20.5” x 12.4” x 14.7”）
运输箱	670 x 400 x 510 mm（26.4” x 15.7” x 20.1”）
重量	19.5 kg（43.0 lbs）
	31.9 kg（0.3 lbs）含运输箱
显示屏	7’LCD电容式触摸屏
可用语言	英语、法语、德语、西班牙语、瑞典语
测量部分
电流测量
显示范围	0.0 至2999.0 A
基本误差	±（读数0.5% +0.1A）
分辨率	0.1 A
内部电流测量
范围
TORKEL 910	0 至110 A
TORKEL 930/950	0 至220A
钳形电流表输入
范围	0 至1000 mV 直流mV/A
mV/A比率	0.30 mV/A至100.00 mV/A
输入阻抗	>1 MΩ
电压测量
电压	7.5至500 V 直流
误差	±（读数0.5% +0.1V 直流）
分辨率	0.1 V
时间测量
基本误差	±读数0.1% ±1 个数
测量值存储
时间	>24 h
时间间隔	电压变化时自动存储
负载部分
蓄电池电压	7.5至500V
*大电流
TORKEL 910	110 A
TORKEL 930/950	220 A
*大功率	15 kW
负载模式曲线	恒定电流、恒定功率、恒定电阻、电流或电压
恒定电流
范围
ORKEL 910	0 至110.0 A
TORKEL 930/950	0 至220.0 A
误差	±（0.5% +0.2A）
分辨率	0.1 A
纹波	±0.5A
恒定电阻
范围	300 mΩ 至3 kΩ
误差	±1%
分辨率	100 mΩ
恒定功率
范围	0 至15 kW
误差	±1%
分辨率	10 W
输入
+	7.5至500 V
–	0 V
I EXT ≤ 1 V	1 V 直流，300 V 直流接地
电压检测	至电流端子的阻抗>1 MΩ
输出
*报
继电器触点	28 V 直流，8 A，240 V 交流，8 A不得连接第二类以上的装置
TXL 停止
继电器触点	250V直流，0.28A，28V直流，8A，250V 交流，8A9 V 直流9 V直流，100 mA
通信端口
BVM1 和BVM2	用于连接BVM装置的USB接口
USB	用于连接USB 记忆棒
检修	用于仪器检修
