美国MEGGER CSU600A和CSU600AT电流供应设备由爱仪器仪表网代理，CSU600A和CSU600AT这些高电流供应设备有两种主要的应用，*种是对继电保护器进行初级测试，初级测试可显示保护系统的所有部分是否于特定时间内正常运作。第二种应用是在低压断路器和过流装置进行电流测试。，备受用户欢迎！现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

CSU600A和CSU600AT电流供应设备大电流测试仪描述：

这些大电流供应单元主要有两个应用领域。*个是对保护继电器进行一次测试。一次测试用于检验保护系统的所有部件在运行条件下，能否在规定时间内正常协同工作。

第二个应用领域是对低压断路器和过流保护装置进行电流测试。

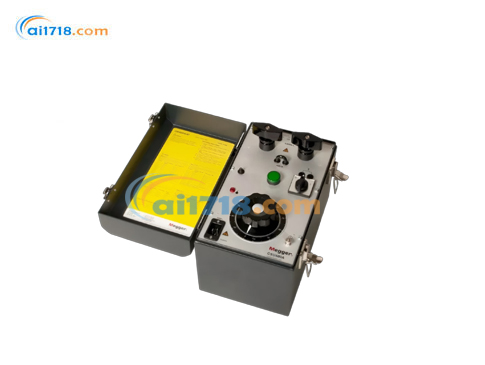

CSU600A™是一款紧凑的仪器，它与 Timer TM200™以及外部电流表配合使用，能够满足对精度、易操作性和性能的严格要求。该电流供应单元非常适合用于：a) 电流互感器的性能和变比测试；b) 保护继电器的一次测试；c) 低压和高压断路器的电流测试；d) 需要可变电流的调试测试。

CSU600AT™提供了更全面的解决方案。它内置定时器和模拟电流表，能快速、轻松地进行大致电流设置。因此，连接时间被缩短到了*短。

CSU600A 和 CSU600AT 电流供应单元具有出色的重量性能比。

CSU600A和CSU600AT电流供应设备大电流测试仪特点：

紧凑坚固

使用快速简便

应用范围广泛

出色的重量性能比

应用示例

重要提示

使用仪器前请阅读用户手册。

保护继电器设备和低压断路器的一次测试

将 CSU600A 的电流输出端跨接在电流互感器上（图 A），或连接到断路器端子上（图 B）。
将 Timer TM200 的启动输入连接到输出端 T，停止输入连接到保护继电器设备的辅助触点。
设置电流。
执行测试。
从 TM200 读取时间。

标准配件

电缆套件，GA - 05052
运输箱，GD - 00182

可选配件

电缆套件 GA - 07052，钳口宽度 100mm。GA - 07102 和 GA - 09152 套件具有相同的夹具。
TM200，BE - 29090

订购信息

产品	货号
CSU600A 配备 2 x 5m（16 英尺）、50mm² 电缆套件 GA - 05052，运输箱 GD - 00182	115V 电源电压 BF - 11190 230V 电源电压 BF - 12290
CSU600AT 配备 2 x 5m（16 英尺）、50mm² 电缆套件 GA - 05052，运输箱 GD - 00182	115V 电源电压 BF - 21190 230V 电源电压 BF - 22290
可选 5m 电缆套件（适用于 115V），2 x 5m（16 英尺），70mm²，重量：8.4kg（18 磅）	GA - 07052
可选 10m 电缆套件，2 x 10m（33 英尺），70mm²，重量：16.8kg（37 磅）	GA - 07102
可选 15m 电缆套件，2 x 15m（49 英尺），95mm²，重量：29.4kg（65 磅）	GA - 09152
TM200 定时器更多信息见 TM200 数据手册	BE - 29090

CSU600A和CSU600AT电流供应设备大电流测试仪技术规格

技术规格在额定输入电压和环境温度 + 25°C（77°F）下有效。技术规格如有变更，恕不另行通知。

应用领域	本仪器适用于高压变电站和工业环境
温度
工作温度	0°C 至 + 50°C（32°F 至 + 122°F）
存储和运输温度	-40°C 至 + 70°C（-40°F 至 + 158°F）
湿度	5% - 95% 相对湿度，无冷凝
CE 标志
电磁兼容性	2014/30/EU
低电压指令	2006/95/EC
RoHS 指令	2011/65/EU
一般规格
电源电压	115 或 230V 交流，50/60Hz
*大功耗	115V，667VA 连续（间歇 3738VA）；230V，851VA 连续（间歇 6440VA）
保护	热熔断器和小型断路器
尺寸
仪器	356 x 203 x 241mm（14.0” x 8.0” x 9.5”）
运输箱	610 x 290 x 360mm（24.0 x 11.4 x 14.2”）
重量	21.9kg（48 磅）；带配件和携带箱重 38.3kg（84.4 磅）
电流电缆	2 x 5m（16 英尺），50mm²
测量部分
外部电流表输出	600/6A
误差	±0.5%
定时器（仅 CSU600AT）
量程	0 - 999.999s
分辨率	1ms
误差	显示值的 ±0.02% 2ms
其他	启动外部定时器的输出

输出，交流，间歇输出 1)（CAT I）

电流	115V 电源电压		230V 电源电压
负载时间	*小输出电压	负载时间	*小输出电压
0A	连续	6.0V	连续	9.5V
75A	-	-	连续	9.3V
100A	连续	5.6V	1 小时	9.0V
200A	15 分钟	5.3V	5 分钟	8.5V
300A	1.5 分钟	4.9V	2 分钟	8.0V
400A	1 分钟	4.6V	1 分钟	7.5V
500A	20 秒	4.2V	30 秒	7.0V
600A	15 秒	3.9V	20 秒	6.5V
注 1) 从 25°C（77°F）冷态开始的*大负载时间。不适用于重复测试。
