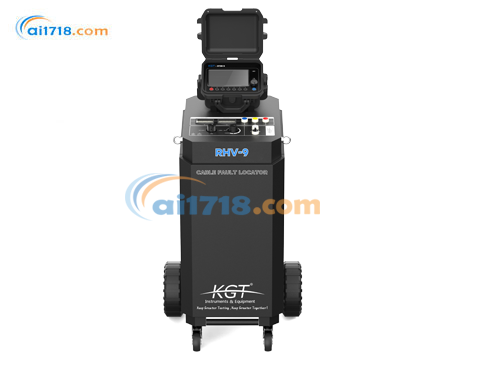

北京康高特 R-9高能量电缆故障定位仪由爱仪器仪表网代理，R-9电缆故障定位仪R-9电缆故障定位仪具有包含低压脉冲法、脉冲电流法（配合高压脉冲电源），X轴法辅助定位功能、稳定电弧法（配合高压脉冲电源）在内的多种电缆故障预定位方法，可解决380V、6KV、10KV、35KV、110KV、220kV的电力电缆的各种故障检测和故障点的定位，包括：低阻短路、低阻接地、高阻接地、高阻短路、断路、闪络性、泄漏性、间歇性等故障。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

R-9高能量电缆故障定位仪介绍：
产品特点
故障定位准确：它使用1800J的冲击能量，能够清晰地反馈故障点的波形。采用高达400MHz 的波形采样率，使得测得的波形更接近原始波形，并且可以进行相间波形对比。
使用简单-具有自动模式，低压脉冲法下一键测试，自动选择合适范围和增益，直接给出故障定位距离。

测试标准
国内电网设备配电[2021]86号文件要求(三)加强检测装备配置，进一步加强配电电缆运检装备和在线监测装置的选型与配置，按照配电电缆专用运检装备配置标准，分级分类配置交流耐压、振荡波局放、超低频介损、电缆路径探测、电缆识别、电缆故障探测定位等装备，逐步推进多功能、轻量化、智能化带电检测装备应用。

产品功能

可进行380V、6KV、10KV、35KV、110KV、220kV 等电力电缆的各种故障检测和故障点的定位，包括：短路故障(电缆跳闸)、接地故障(电火花)、断路(电缆断电)、闪络性(局部过热)、泄漏性(泄露电流报*)等故障。

被测物

380V、6KV、10KV、35KV、110KV、220kV 的电力电缆。

业绩
黄石现代有轨电车(一期)1台天津地铁2台南京供电公司5台无锡供电公司2台徐州供电公司2台
苏州供电公司3台南通供电公司2台常熟供电公司2台江阴供电公司2台连云港供电公司2台

成功案例
2023年4月20日于安阳，进行了10kV 电缆的故障查找，成功对电缆故障点进行了*定位。设备判断故障类型为高阻故障，定位点位于电缆始端161m 处，结合路径仪及精定点仪快速准确查找到故障点，与R-9 预定位结果相符。

电缆故障查找测试报告
使用单位	国JIA电网公司	检测人员	程璐、张戌
测试地点	安阳国际汽车城	测试时间	2023-4-20
测试设备	R-9电缆故障/MRT700电缆路径	测试内容	电缆故障定位
站点名称	/	现场环境	天气阴，温度12℃
测试目的：√ 检修复修交货培训
试品信息：10KV 杆塔电缆（下地地埋马路到汽车城，对地绝缘0.3MΩ）-电缆距离900m
测试概要：使用2500V摇表。测量 A 相对地绝缘 0 MΩ，B 相对地绝缘 0.3MΩ，C相正常，因未带万用表复测小阻值，TDR无法直接查看故障波形，为高阻故障。

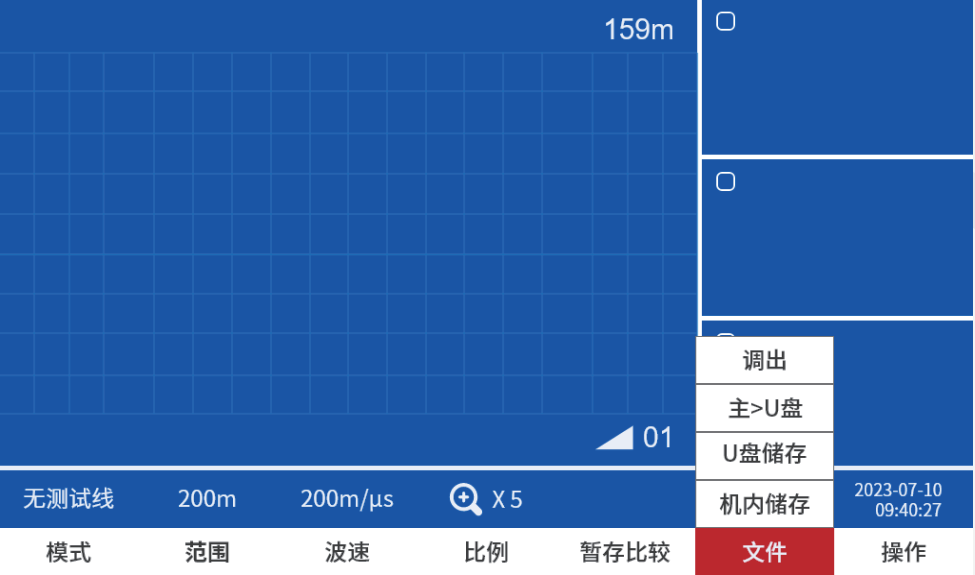

R-9电缆故障测试

现场图

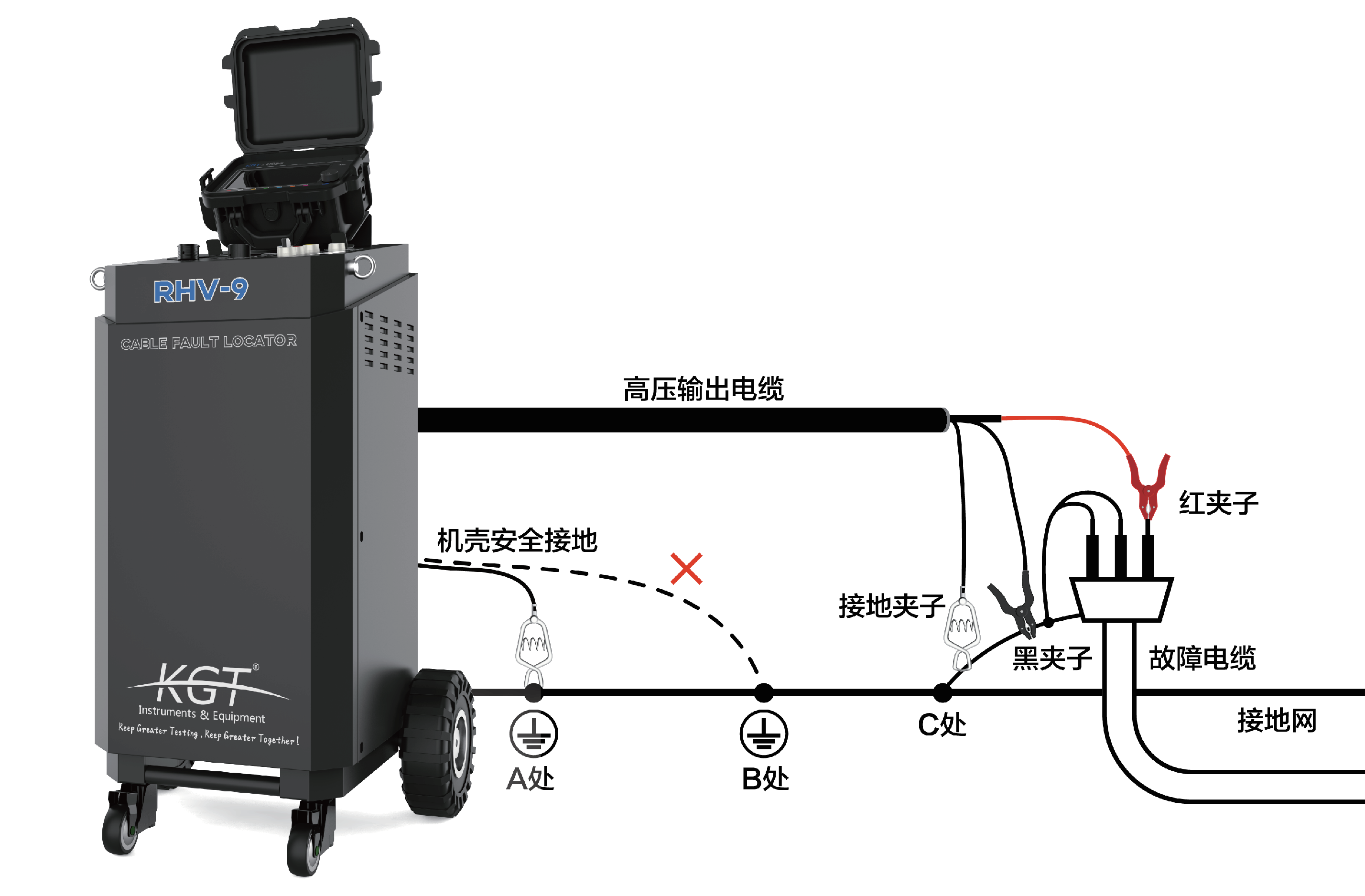

接线图

应用领域
■ 铁路 ■ 电网 ■ 电厂 ■ 光伏 ■ 石化 ■ 电缆厂

■ 新能源 ■水电 ■ 电力检测公司 ■ 风电 ■ 生产制造业 ■ 核电

■ 机场 ■ 市政 ■ 冶金

KGT R-9高能量电缆故障定位仪介绍参数：

技术参数
功能选项		技术参数
高精度脉冲反射仪 (TDR)	ZUI大测距范围	100Km
	低压脉冲发射脉冲宽度	40ns-20.5μs
	ZUI高分辨率	0.1m
	ZUI大采样频率	400MHz实时采样
	信号增益调节范围	70dB
	波速设定范围	100m/μs~300m/μs
	测量误差	±(0.5%×L+1m),L≤20m
	低压脉冲发射电压	30V
	测距盲区	2m
	波形保存数量	100条
	通讯接口	USB,蓝牙(选配)
	电源	18650锂电池×4
	体积	315mm×250mm×165mm
	质量	5.7kg
电缆故障定位电源 (HV)	输出电压(负极性)	0~30kV连续可调
	检测电缆电压等级	380V~220kV
	ZUI大烧穿功率	800W
	ZUI大烧穿电流	30mA
	放电电容	4μf
	单次*大放电能量	1800J
	绝缘测试	2kΩ～10MΩ
	结构	一体化手推车式设计
	体积	650mm×700mm×1100mm
	重量	116.5 kg
	工作电源	工频220V15%,1kVA
	防护等级	IP53
