美国Megger SVERKER780/750/650继电保护测试仪由爱仪器仪表网代理，本产品是一体化设计、使用方便的继电保护测试仪，现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

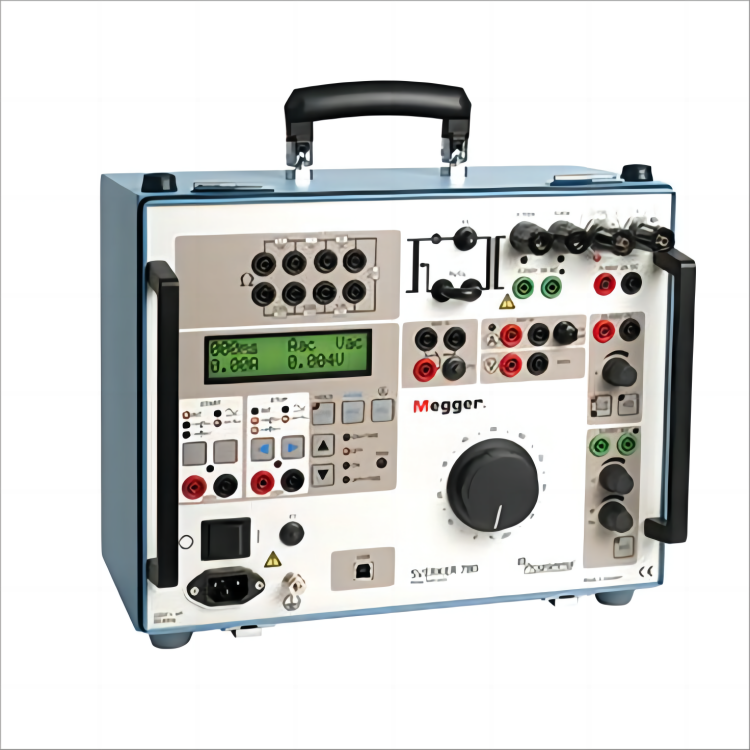

SVERKER750继电保护测试仪产品描述
SVERKER 750/780继电器测试系统是工程师的工具箱。控制面板的布局符合逻辑性，SVERKER 650的用户会对它产生熟悉的感觉，并且可以立即投入使用。
SVERKER 750/780带有许多使继电器测试高效的功能。比如，它功能强大的测试部分可以显示除时间、电压和电流之外的 Z、R、X、S、P、Q，相位角和cos φ。电压表也可以用作第二电流表（比如在进行差动继电器时）。所有读数都显示在一块易于阅读的显示屏上。
您也可以通过内置的可变电压源高效地测试方向保护设备。在SVERKER 780中，这个电源拥有连续的移相功能和变频功能。自动重合闸设备也可以被容易地检测。
SVERKER 750/780的设计符合EU标准和其他人身设备安全标准，它们配有串口通信端，可以连接到个人电脑和电脑软件SVERKER Win。由于紧凑的SVERKER仅重18 kg，它可以很容易的从一处拿到另一处。
两个或以上的SVERKER可以同步，使用户可以操作一台基本的三相测试仪器。
应用
继电器测试
SVERKER 750/780主要是用来测试继电保护设备的二次侧测试。几乎所有的单相保护都可以使用SVERKER测试。您也可以测试可以分别进行单相测试的三相继电器，以及一系列需要移相的继电保护系统。*后，它还可以测试自动重合闸设备。
SKERKER 780可以在15 Hz到550 Hz频率范围内测试电压继电器。
SVERKER的测试对象举例
ANSI® 号
过电流继电器
50
反时限过电流继电器
51
低电流继电器
37
接地故障继电器
50N, 51N
方向过电流继电器
67
方向接地故障继电器
67N
过电压继电器
59
低电压继电器
27
功率方向继电器
32
功率因数继电器
55
差动保护（差动电路）
87
方向保护设备 (phase by phase)
21
负序过电流继电器
46
电机过载继电器
51/66
自动重合闸设备
79
跳闸继电器
94
电压控制继电器
低阻抗继电器
21
热继电器
49
延时继电器
频率继电器 (SVERKER 780)
81

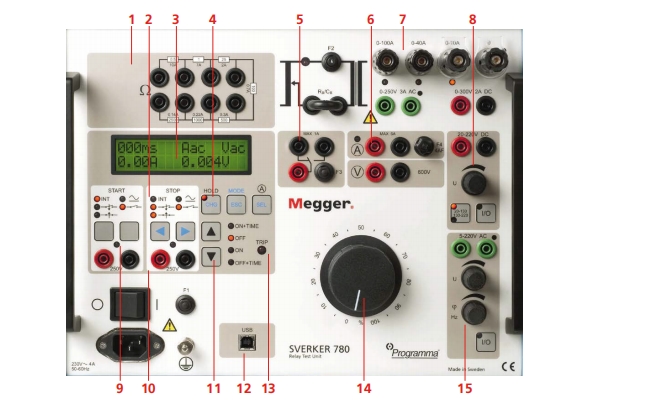

SVERKER750继电保护测试仪特性和优点
1. 电阻组合
内置的电阻组合对电流和电压的调节更加*
2. 启动和停止条件
计时器的启动和停止输入会响应变化、电压或触点的关闭/打开。在测试自动重合闸继电器时也可使用计时器的启动输入，用以同步两个或以上的SVERKER设备和使用外部信号产生信号。
3. 显示
显示时间、电流、电压和其他参数。也可以进行设定，按下MODE按钮您*可以进入设定模式。
4. 冻结功能（HOLD）
通过将显示屏上的读数静止，使仪器可以测量短至主电源周期四分之一时间内的电压和电流。电压和电流读数在计时器停止时被冻结。如果计时器不停止，那么当电流中断时读数也会被冻结。
5. 闭合/断开连接
在测试开始后自动改变状态。可以用作同步两台或者更多的SVERKER设备、其他外部设备或者来回地切换施加到继保设备的电压，使其在故障与非故障间切换。
6. 电流表和电压表
电流和电压通过内置的电流表和电压表进行测试。也可测量电阻、阻抗、相位角、功率和功率因数。读数在显示屏上显示出来。这些设备也可以用来测量外部电路的数据。电压表也可用作第二台电流表（比如当使用CSU20A测试差动继电器时）。电流和电压可以以A和V表示，也可以用给定电压和电流的百分比来表示。
7. 电流源
根据不同的输出端，提供0-250A AC， 0-250V AC或0-300V DC的输出电流。通过主旋钮进行设定。电流、电压和其他参数的读数会显示在屏幕上。开始开关用来打开和关闭电流源。如果时间也被测量，那么这些参数的测量会与计时器同步。
8. 辅助电压源
提供两个范围的20-220V DC电压。配有过载保护，与其他输出独立。常用作被测设备的电源。
9. 状态指示器
计时器的开始和停止输入分别配有状态指示器灯，亮的时候代表回路闭合或电压为零（在探测触点闭合或断开时很有用）。这些指示灯使测试开始前检查回路成为可能。
10. 计时器输入
计时器拥有分开的开始和停止输入，它可以用来测量外部周期和由SVERKER产生的序列。测试时间在屏幕上显示。每个输入也可被设置为根据触点是否存在电压（AC或DC）作出响应。
11. 开始开关
控制电流源和计时器的开和关。可以设置为四个状态中的一种。ON+TIME会同时开始信号的产生和计时。可以用来测试过××（××代表电压、电流或其他参数）继电器。在一下情况下信号持续：a）继保设备操作或中止计时器，或b）超过*大计时时间或开始开关松开（如果选择片刻模式）OFF表示关闭电流源，因此输出中断。ON会打开电流源，使其处于发电状态。OFF+TIME会中断电源，同时开始计时。在测试低××（××代表电压、电流或其他参数）继电器时使用。计时器在继保设备动作后停止。当测试自动重合闸系统时，SVERKER可以设定为当定时器的开始输入被闭合命令激活后产生新的输出。
12. 电脑通信接口USB
SVERKER配有与个人电脑和PC软件SVERKER Win通信的串口。
13. 跳闸指示器
当停止条件满足时发光，指示继保设备的动作。如果进行的测试包含时间，这个指示器当继电器发生动作时开始闪烁。
14. 主旋钮
用来设置电流源产生的电流输出。
15. AC电压源
由于AC电压源与其它输出分离，它被设置为独立于电流源的电源。AC电压源主要用来为继保设备提供电压输入。
English, French, German, Spanish, Swedish
订货信息
型号
订货号
SVERKER 750
Incl. Test lead set GA-00030 and Transport case
Language: English, French, Spanish,Swedish
GD-00182
115 V Mains voltage
CD-11190
230 V Mains voltage
CD-12390
SVERKER 750
Incl. Test lead set GA-00030 and IP65 HD-case
Language:
115 V Mains voltage
CD-13190
230 V Mains voltage
CD-13390
SVERKER 750
Incl. Test lead set GA-00030 and Transport case
Language:Czech, English, German, Swedish, Turk-ish
GD-00182
230 V Mains voltage
CD-12392
SVERKER 750
Incl. Test lead set GA-00030 and Transport case
Language:English, French, German, Russian, Swedish
GD-00182
230 V Mains voltage
CD-12394
SVERKER 750
Incl. Test lead set GA-00030 and Transport case GD-00182
Language:Bulgarian, English, French, German,Swedish
230 V Mains voltage
CD-12396
SVERKER Win PC Software
Please specify the SVERKER serial number when ordering.
SVERKER Win contains software, a copy-protection key and cables (RS232 and USB) for connecting the
PC to SVERKER.
Note that the software key can be installed on a single SVERKER. The software itself, however, can
be installed on an unlimited number of PCs.
CD-8102X
SVERKER Win Upgrade
CD-8101X
CSU20A
Incl. Cables and Transport case
115 V Mains voltage
BF-41190
230 V Mains voltage
BF-42390
PSS750
CD-90020
Cable organizer
Velcro straps, 10 pcs.
AA-00100
| SVERKER 750规格 | ||||
| 交流电流输出 | ||||
| 范围A | 空载电压（V） | 满载电压（V） | 满载电流（A） | 带载/恢复时间（分钟） |
| 0-10 | 90 | 75 | 10 | 2/15 |
| 0-40 | 25 | 20 | 40 | 1/15 |
| 0-100 | 10 | 8 | 100 | 1/15 |
| 0-100 | 10 | -- | 250 | 1秒/15分钟 |
| 交流/直流电压输出 | ||||
| 范围 | 空载电压（V） | 满载电压（V） | 满载电流（A） | 带载/恢复时间（分钟） |
| 0-250V AC | 290 | 250 | 3 | 10/45 |
| 0-300V AC | 320 | 250 | 2 | 0-300V AC |
| 辅助交流/直流电压输出 | ||||
| 电压范围（V） | 空载电压（V） | 满载电压（V） | 满载电流(A) |
|
| 0-60VAC | 70V | 60V | 0.25A |
|
| 60-120VAC | 130V | 120V | 0.25A |
|
| 20-130VDC | 130V |
|
0.4A |
|
| 130-220VDC | 220V |
|
0.4A |
|
| 菜单语言可选： | 英、德、法、西班牙、瑞典 |
| 电源： | 230V AC或110V AC±10%，50-60HZ |
| 体积： | 350×270×220mm |
| 重量： | 18KG |
| 工作温度： | 0 - +50℃ |
| 保存温度： | -40 - +70℃ |
| 保修期： | 一年 |
| 保护： | 热切断，自动过载保护 |
| 运行： |
0°C到+50°C (32°F到+122°F) |
| 应用场合： |
仪器可在高压变电站和工业环境下使 用。 |
|
