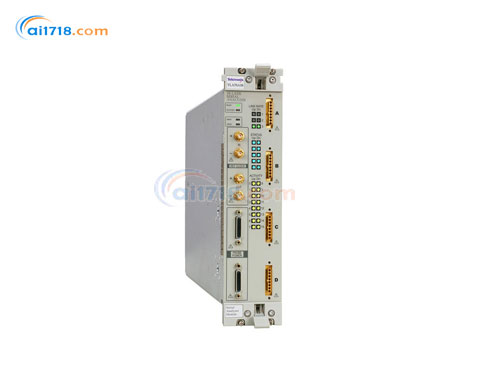

产品简介:
•TLA7SA16逻辑协议分析仪模块为PCI Express验证提供创新途径,涵盖从物理层到事务层的所有协议层
•功能丰富的软件改善了信息密度,使用创新的事务和摘要个人资料窗口来显示统计摘要和协议分析
•硬件功能包括硬件加速、OpenEYE、ScopePHY和FastSYNC使数据访问更快,帮助缩短测试系统中建立信心所需的时间
•强大的触发和过滤功能能让您快速关注感兴趣的数据
•完整的探测解决方案套件面向各种外形和应用
•PCI Express Gen1、Gen2和Gen3从协议层到物理层分析,支持x1 - x16链路宽度及高达8.0 GT/s的采集速率
•完善的PCI Express探测解决方案,包括中间总线、插槽内插器和焊接探头
•非插入型探测,采用OpenEYE技术,拥有自动调谐均衡电路,高达24 英寸的通道长度及两个连接器
•允许探测通道上任何地方,保证在PCI Express系统中准确地捕获数据
•单击校准过程,根据目标BER 校准分析仪和探头,从一个会话到另一个会话记住分析仪/ 探头设置校准结果
•ScopePHY能够把任何PCI Express中间总线、插槽内插器或焊接探头连接到高性能示波器上,更详细地了解物理层的模拟特点
•缩短对测试系统设置建立信心所需的时间
•前面板上的LED指示灯提供状态信息,如链路速度、符号锁定和链路活动
•自动配置功能设置逻辑协议分析仪系统,迅速面向数据采集做好准备
•在转入和转出ASPM 电源状态时,FastSYNC追踪链路,如L0s,而不管电气空闲时间周期是多长
产品特点:
•实时统计数据帮助观察链路在测量期间的状态和特点
•强大的触发状态机涵盖了协议的所有层
•8种状态
•8个数据包识别器
•4个符号序列识别器
•4个计数器/ 定时器
•4个事件标记
•条件存储
•实时过滤
•业内*深的每个模块8 GB存储器(16 GB存储器,x16链路宽度),提高捕获错误及导致错误的问题的概率
•硬件加速搜索和数据显示,立即查看数据,而不管记录长度是多少
•提高了信息密度,迅速分析数据
•Transaction Window可以查看数据包级和事务级的协议特点,其间点缀着物理层活动
•创新的鸟瞰图,俯瞰涉及流量控制的系统问题
•Summary Profile Window帮助确认系统健康状况,识别关心的码型,如误码、TLPs、DLLPs、有序集合、等等
•查看中间总线,进行系统级调试
•分析完整的系统交互,在一个主机的一个显示画面中进行时间相关的多总线分析
•交叉触发和公共全局时间标记,确切显示一条总线在任意时点上相对于另一条总线发生的情况,准确高效地进行调试
产品应用:
•从协议层到物理层调试PCI Express
•芯片验证
•计算机系统验证
•嵌入式系统调试和验证
•处理器/ 总线调试和检验
•嵌入式软件集成、调试和检验
特点 | 说明 |
采集速率及频率余量 |
8 GT/s (+5% to –10%) |
通路数量 | |
TLA7SA08 | 8 个差分输入, x4 |
TLA7SA16 | 16 个差分输入, x8 |
记录长度 |
TLA7SA16: 160M 符号/ 差分输入, 总物理内存容量8 GB(x16 配置的总物理内存容量16 GB) |
时间标记范围 | 292 小时 |
时间标记 | 50 位, 936 ps 分辨率 |
时钟/ 采集模式 | TLA 模块, 没有SSC ( 扩频时钟);外部参考时钟(100 MHz±10%), 有或没有SSC |
外部参考时钟频率容限 | ±300 ppm |
每个TLA 系列模块要求的主机仪器插槽数量 | 2 |
外观尺寸 | TLA7SA16 | TLA7SA08 | ||
毫米 | 英寸 | 毫米 | 英寸 | |
高 | 262 | 10.3 | 262 | 10.3 |
宽 | 61 | 2.4 | 61 | 2.4 |
厚 | 381 | 15 | 381 | 15 |
重量 | 公斤 | 磅 | 公斤 | 磅 |
净重 | 3.20 | 7.06 | 2.84 | 6.25 |
毛重 | 7.30 | 16.1 | 6.94 | 15.3 |
P67SA01S | PCIE3 串行,2 个差分输入,x1,槽式内插器探头 |
P67SA01SD | PCIE3 串行,1 个差分输入,焊接探头 |
P67SA04S | PCIE3 串行,8 个差分输入,x4,槽式内插器探头 |
P67SA08 | PCIE3 串行,8 个差分输入,x4,Midbus 探头 |
P67SA08G2 | PCIe 串行,8 个差分输入,X4,Midbus 探头用于 TLA7SAxx 模块连接到 PCIe2 Midbus 封装 |
P67SA08S | PCIE3 串行,16 个差分输入,x8,槽式内插器探头 |
P67SA16 | PCIE3 串行,16 个差分输入,x8,Midbus 探头 |
P67SA16G2 | PCIE 串行,16 个差分输入,X8,MIDBUS 探头用于 TLA7SAXX 模块连接到 PCIE2 MIDBUS 封装 |
P67SA16S | PCIE3 串行,32 个差分输入,x16,槽式内插器探头 |
特点 | P67SA08 | P67SA16 | P67SA08G2 | P67SA16G2 | P67SA01S | P67SA04S | P67SA08S | P67SA16S | P67SA01SD | P67UHDSMA |
探头类型 | PCI Express中间总线差分数据 | PCI Express中间总线差分数据 | PCI Express中间总线差分数据 | PCI Express中间总线差分数据 | PCI Express插槽内插器 | PCI Express插槽内插器 | PCI Express插槽内插器 | PCI Express插槽内插器 | PCI Express 差分焊接探头 | 探头线束,把PCI ExpressP67SA00 系列探头连接到高带宽示波器上 |
差分对数量 | 8 | 16 | 8 | 16 | 2 | 8 | 16 | 32 | 1 | 4 |
通路宽度 | x4 | x8 | x4 | x8 | x1 | x4 | x8 | x16 | 1/2 通路 | x2 |
推荐用途 | 推荐用于信号完整性至关重要的应用 | 推荐用于信号完整性至关重要的应用 | 推荐用于PCIe Gen2 的中间总线探测 | 推荐用于没有中间总线空间且PCI Express插槽是唯一探头接入点的平台 | 推荐用于没有中间总线空间且PCI Express插槽是唯一探头接入点的平台 | 推荐用于没有中间总线空间且PCI Express插槽是唯一探头接入点的平台 | 推荐用于没有中间总线空间且PCI Express插槽是唯一探头接入点的平台 | 推荐用于没有中间总线空间、PCI Express插槽的平台;或空间有限的应用 | 推荐用于任何P67SA00 系列探头到高带宽示波器的连接 | |
连接目标系统 | 压缩cSpring | 压缩cSpring | — | — | PCI Express 插槽 | PCI Express 插槽 | PCI Express 插槽 | PCI Express 插槽 | 焊接 | — |
探头负荷AC/DC | 参阅PCIe3 LPA 说明手册 | — | ||||||||
电缆长度 | 1.8 m (6 英尺) | 0.3 m (1 英尺) |
-
