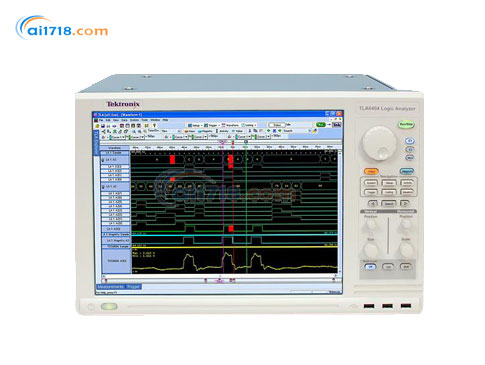

TLA6403逻辑分析仪,美国TEKTRONIX-爱仪器仪表网

美国TEKTRONIX（泰克） TLA6403逻辑分析仪由爱仪器仪表网代理，本产品是提供对数字系统功能进行诊断、验证和优化所需的性能的逻辑分析仪，现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

产品简介：
•实惠的TLA6400系列逻辑分析仪提供对数字系统功能进行诊断、验证和优化所需的性能
•TLA6400系列还提供完整的信号完整性诊断工具套件，可让您快速隔离、识别和检定难检问题
•为当今的应用增添大量支持，是帮助您应对当今数字设计所有诊断挑战的理想工具
•使用已获专利的25 GHz MagniVu技术，准确测量定时关系
•TLA6400系列采用单一的集成采集结构，消除了其它逻辑分析仪结构固有的定时偏移问题
•时钟速率高达667 MHz，数据速率高达1333 Mb/s，捕获总线上的信号
•您现在可以购买所需的功能，在测量需求增长时进行升级
•简单直观的拖放式触发设置，迅速隔离事件
•完善的拖放式测量，如频率、周期、脉冲宽度、占空比、边沿数量，简便地汇总设计的性能情况
•以各种时间相关格式查看数据，包括波形、列表、图表、反汇编、源代码或比较
•使用毛刺触发，监测设计中的选定信号，在任何一个信号上找到信号完整性问题时触发采集
•自动标出找到的任何信号完整性问题，迅速识别关心的信号
•独有的iCapture功能，通过一只探头同时观察数字数据和模拟数据，进一步了解问题
•使用iView 查看数据时间相关的数字画面和模拟画面，追踪模拟域和数字域中的信号完整性问题

产品特点：
•杰出的性能，简便易用，调试、验证和优化数字系统
•40 ps分辨率MagniVuTM采集技术，准确观察系统中的信号关系
•状态速率－时钟速率高达667 MHz，数据速率高达1333Mb/s，对*快速的同步总线进行采样
•15 英寸显示器，选配触摸屏，查看更多数据，高效浏览数据
•4种型号，34/68/102/136条通道，高达64 Mb记录长度，提供灵活的解决方案，适应任何预算
•拖放式触发- 把8种不同触发类型的任意一种触发类型从表格拖到波形上，TLA 将自动设置触发条件
•消除错误，改善可重复性，节约时间
•拖放式测量-简便地拖动测量工具条上的图标，然后放到相关信号上，获得结果表格
•节约时间，消除复杂性，降低测量不确定度
•完善的信号完整性工具，迅速隔离、识别和调试复杂的信号完整性问题
•毛刺触发和存储-可以触发及突出显示潜在的信号完整性问题
•TLA6400 系列不仅能够触发问题，还能够用红色突出显示怀疑的问题，从而能够简便确定需要进一步考察哪些信号
•iCapture-使用泰克独有的iCapture功能，把怀疑的信号传送到TLA6400系列的模拟输出上
•而不需要使用示波器探头重复探测，缩短调试时间
•iView-以时间相关的方式同时观察逻辑分析仪数据和示波器数据，在数字域和模拟域中追踪信号完整性问题

产品应用：
•数字硬件验证和调试
•监测、测量和优化数字硬件性能
•嵌入式软件整合、调试和检验

特点	TLA6401	TLA6402	TLA6403	TLA6404
通道数量	34	68	102	136
定时分辨率	40 ps
高速定时*大定时	25 GHz (40 ps) with128 Kb 记录长度
采样率 (一半通道/全部通道)	3.2 GHz / 1.6 GHz
*大状态时钟速率	333 MHz (标配) 667 MHz (选项IT)
*大状态数据速率	667 Mb/s (标配) 1333 Mb/s (选项IT)
*大记录长度	2 Mb (标配) 4 Mb (选项 1S) 8 Mb (选项 2S) 16 Mb (选项 3S) 32 Mb (选项 4S) 64 Mb (选项 5S)
模拟复用	4 条固定通道(标配) 选项AM 可以把任意信号(用户可以选择)输送到4 个输出BNC 上
探测选项(单独订购)	P5910-17 通道通用探头 P5934-34 通道Mictor 探头 P5960-34 通道D-MAX 探头

操作系统	Microsoft® Windows® 7 Ultimate, 64-位
处理器	Intel® Core i3-2120, 3.3 GHz, 3M 高速缓存
芯片组	Intel® Q67 芯片组
内存	2 × 2 GB DIMM, 总计4 GB DDR3, 1066 MHZ, PC3-8500
声音	线路输入，线路输出，麦克风输入连接器
可移动硬盘	3.5 英寸, ≥ 500 GB 串行ATA, 7200 RPM
光驱	内置4.7 GB DVD ± R/RW
外部显示器端口类型	一个DVI-I连接器(主端口-数字和模拟)和一个VGA 连接器
外部显示器分辨率	*高1920 × 1200 非隔行扫描，32 位彩色,主显示器和辅助显示器各一个
网络端口	两个10/100/1000 局域网端口，带有RJ-45连接器
USB 端口	五个USB 2.0 端口和两个USB 3.0 端口。可以在BIOS 中使USB 端口失效
电压范围/ 频率	90-264 V AC at 47-63 Hz
能耗	*大400 W

通道数量(采集所有通道，包括时钟)
TLA6401	34 通道(2 条是时钟通道)。时钟通道也可以作为判定通道使用
TLA6402	68 通道(4 条是时钟通道)。时钟通道也可以作为判定通道使用
TLA6403	102通道(4条是时钟通道，2条是判定通道)。时钟通道也可以作为判定通道使用
TLA6404	136通道(4条是时钟通道，4条是判定通道)。时钟通道也可以作为判定通道使用
通道分组	组数或每组通道数没有限制(所有通道都可以在多个组中重复使用)
时间标记	54 位，20 ps 分辨率(>4 天时长)
时钟/ 采集模式	异步/ 同步模式。在所有模式下同时提供25 GHz MagniVu 高速定时

外观尺寸	毫米	英寸
高	297	11.7
宽	437	17.2
厚	387	15.2
重量	公斤	磅
净重
TLA6401	13.5	29 磅13 盎司
TLA6402	13.9	30 磅10 盎司
TLA6403	14.3	31 磅8 盎司
TLA6404	14.7	32 磅5 盎司
毛重(典型值)
TLA6401	20.5	45 磅2 盎司
TLA6402	20.9	46 磅1 盎司
TLA6403	21.3	47 磅
TLA6404	21.7	47 磅8 盎司
