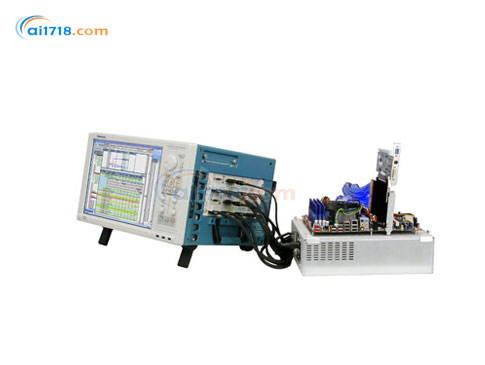

美国TEKTRONIX（泰克） TLA7012逻辑分析仪由爱仪器仪表网代理，本产品是为当今*快的微处理器和内存设计提供了捕获逻辑细节所需的速度和灵活性的逻辑分析仪，现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

产品简介：
•模块化TLA7012逻辑分析仪系列为当今*快的微处理器和内存设计提供了捕获逻辑细节所需的速度和灵活性
•只需一只探头，即可定位难检错误的源头
•获得方便易读大显示器所具备的可视性、快速的数据吞吐量以及模拟和数字信号的时间相关视图
•泰克提供突破性的数字系统的分析工具
•使数字硬件和软件设计人员的捕获和分析的难以捕捉的，威胁产品开发时间表故障
•逻辑分析仪TLA7AC3提供您需要捕捉异常的速度
•加上对数据完整的、丰富的、直观的显示以及快速的数据吞吐量
•同时系列模块的兼容性保护您的投资
•模块化主机，支持TLA 逻辑分析仪和码型发生器模块
•TLA7012可以配置主或扩展主机，为满足大量的总线和高通道数量要求提供解决方案
•为TLA 应用软件提供了用户熟悉的工作环境，提供了多部显示器功能
•扩大了桌面查看能力，另外还提供了内置DVD-RW、硬驱和多个USB2.0 端口，可以扩容
•这两种主机都标配可以更换的硬盘，提供了理想的安全解决方案，或使得各个团队成员可以存储个人设置和数据
•触发输入/ 输出连接为其它外部仪器提供了一个接口，如DPO示波器，以关联测量结果

产品特点：
•102通道逻辑分析仪模块，*高记录长度每通道512Mb
•MagniVuTM 高精度定时采集技术提供20ps(50GHz)的时序分析精度，快速寻找和测量瞬变的定时问题
•*高支持156ps(6.4GHz)/512Mb 长度的定时分析
•同步采集数据有效窗口180ps，*高支持1.4GHz 以及*高3.0Gbps 数据的高性能状态分析
•毛刺和建立时间/ 保持时间违规触发帮助寻找瞬变的硬件问题
•跳变存储(Transitional Storage)为低占空比信号扩展捕获分析的捕获时间长度
•通过同一个探头对信号的探测，同时完成定时、状态以及模拟信号的分析
•高密度探头系统仅有0.5pF的负载，无需在板级提供连接器，*小化对电路的负载，是高速差分信号非常理想的探测方法
•通过观察时间相关的数据、丰富的数据显示格式，从问题的症状追踪到问题产生的根源
•PCI Express Gen1 - Gen3，包括Gen3 协议，进行物理层分析，支持x1 - x16 的链路宽度
•采集速率高达8.0 GT/s，高达16 GB 的深存储 (适用于x16 链路)
•完善的PCI Express 探测解决方案，包括中间总线、插槽内插器和焊接式连接器
•模块化的主机结构，提供*大的灵活性和可扩展性
•*多支持6,528 条逻辑分析通道，48 条独立总线
•丰富全面的微处理器和总线解码解释

产品应用：
•FPGA 调试和验证
•MIPI 协议分析
•DDR2 和DDR3 调试和验证
•信号完整性分析
•从协议层到物理层，进行PCI Express 调试
•芯片级验证
•计算机系统验证
•嵌入式系统调试和验证
•微处理器/ 总线调试和验证
•嵌入式软件集成、调试和验证

型号	通道	*大状态时钟速率	定时	定时分辨率
TLA7AC2	68 个通道	800 MHz	8 GHz	125 ps
TLA7012	取决于所安装的模块（2 个模块插槽）	取决于所安装的模块（2 个模块插槽）	取决于所安装的模块（2 个模块插槽）	取决于所安装的模块（2 个模块插槽）
TLA7AC3	102 个通道	800 MHz	8 GHz	125 ps
TLA7016	取决于所安装的模块（6 个模块插槽）	取决于所安装的模块（6 个模块插槽）	取决于所安装的模块（6 个模块插槽）	取决于所安装的模块（6 个模块插槽）
TLA7AC4	136 个通道	800 MHz	8 GHz	125 ps
TLA7BB2	68 个通道	1.4 GHz	50 GHz	20 ps
TLA7BB3	102 个通道	1.4 GHz	50 GHz	20 ps
TLA7BB4	136 个通道	1.4 GHz	50 GHz	20 ps
TL708EX	8 个 TekLink 仪器端口	-	-	-

探头	说明
P6860	34 通道探头，用于 TLA7000 逻辑分析仪；高密度压缩技术；单端/差分时钟，单端数据
P6910	34 通道通用探头，用于 TLA7000 逻辑分析仪；单端/差分时钟和数据；适合 0.100 in. 方针配置；飞线，焊接
P6960	34 通道 D-Max 探头，用于 TLA7000 逻辑分析仪；单端数据，单端/差分时钟
P6960DBL	34 通道 D-Max 探头，用于 TLA7000 逻辑分析仪；单端数据，单端/差分时钟；两个后端连接器至 TLA 逻辑分析仪模块，实现通过单个探头头部对信号进行双探测
P6960HCD	34 通道 HCD 探头电缆，用于 TLA7000 分析仪；用于 DDR 应用；单端数据，单端/差分时钟；两个后端连接器至 TLA 逻辑分析仪模块，实现信号双探测
P6960HS	34 通道 D-Max 探头，用于 TLA7000 逻辑分析仪；适用于更高灵敏度应用；单端数据，单端/差分时钟
P6962	34 通道 D-Max 探头，用于 TLA7000 逻辑分析仪；已为 2X Demux 优化；单端数据，单端/差分时钟
P6962HCD	34 通道 HCD 探头电缆，用于 TLA7000 分析仪；用于 DDR 应用；单端数据，单端/差分时钟；四个 2x Demux（半通道）后端连接器至 TLA 逻辑分析仪模块，实现信号双探测
P6964	34 通道 D-Max 探头，用于 TLA7000 逻辑分析仪；已为 4X Demux 优化；单端数据，单端/差分时钟
P6980	34 通道 D-Max 探头，用于 TLA7000 逻辑分析仪；单端/差分数据和时钟
P6982	17 通道 D-Max 探头，用于 TLA7000 逻辑分析仪；已为 2x Demux 优化；单端/差分数据和时钟
