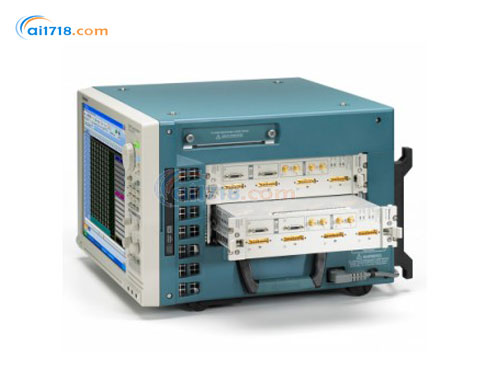

美国TEKTRONIX(泰克)TLA7BB3逻辑分析仪由爱仪器仪表网代理,本产品是只需一只探头,即可定位难检错误的源头的逻辑分析仪,现在热卖中,如需购买,可通过ai1718.com的客服热线联系我们!
产品简介:
•模块化TLA7BB3逻辑分析仪系列为当今*快的微处理器和内存设计提供了捕获逻辑细节所需的速度和灵活性
•只需一只探头,即可定位难检错误的源头
•获得方便易读大显示器所具备的可视性、快速的数据吞吐量以及模拟和数字信号的时间相关视图
•当前的数字设计工程师每天都面临着加快新产品开发周期的压力
•TLA7BBx系列逻辑分析仪模块为整个设计团队提供了突破性的解决方案
•使他们能够迅速监测、捕获和分析数字系统运行,调试、检验、优化和验证数字系统
•LA7BBx系列逻辑分析仪模块采用泰克突破性的MagniVu 技术
•提供了高速采样功能(高达50 GHz),明显改变了逻辑分析仪的工作方式,使其能够提供全新的测量功能。
•TLA7BB3模块通过同一套探头提供了高速状态同步捕获、高速定时捕获和模拟捕获功能
•利用MagniVu技术,在所有通道上提供了高达20 ps的定时、毛刺和建立时间/保持时间触发及分辨率一直高达20 ps的显示和时间标记
产品特点:
•68/102/136通道逻辑分析仪,高达64 Mb深度
•MagniVu™采集技术,提供了高达20 ps(50 GHz)的定时分辨率,迅速找到和测量难检定时问题
•高达156 ps (6.4 GHz)/256 Mb的深存储定时分析
•高达1.4 GHz 的时钟及高达3.0 Gbs 数据,180 ps 数据有效窗口,对高性能同步总线进行状态采集分析
•通过同一只探头同时进行状态分析、高速定时分析和模拟分析,找到难检问题
•毛刺和建立时间/ 保持时间触发和显示,找到和显示难检硬件问题
•跳变存储器,对偶发跳变的信号,延长信号分析捕获时间
•以各种显示格式查看时间相关数据从症状直到根本原因,在多个模块中实时追踪问题
•兼容各类P6800/P6900 系列探头,适用于单端信号和差分信号,电容负荷低达0.5 pF
•现在只购买所需状态速度和记录长度,以后再使用PowerFlex 进行升级
•广泛的处理器和总线支持
产品应用:
•硬件调试和检验
•处理器/总线调试和检验,包括源同步时钟
•嵌入式软件集成、调试和检验
产品简介:
•模块化TLA7BB3逻辑分析仪系列为当今*快的微处理器和内存设计提供了捕获逻辑细节所需的速度和灵活性
•只需一只探头,即可定位难检错误的源头
•获得方便易读大显示器所具备的可视性、快速的数据吞吐量以及模拟和数字信号的时间相关视图
•当前的数字设计工程师每天都面临着加快新产品开发周期的压力
•TLA7BBx系列逻辑分析仪模块为整个设计团队提供了突破性的解决方案
•使他们能够迅速监测、捕获和分析数字系统运行,调试、检验、优化和验证数字系统
•LA7BBx系列逻辑分析仪模块采用泰克突破性的MagniVu 技术
•提供了高速采样功能(高达50 GHz),明显改变了逻辑分析仪的工作方式,使其能够提供全新的测量功能。
•TLA7BB3模块通过同一套探头提供了高速状态同步捕获、高速定时捕获和模拟捕获功能
•利用MagniVu技术,在所有通道上提供了高达20 ps的定时、毛刺和建立时间/保持时间触发及分辨率一直高达20 ps的显示和时间标记
产品特点:
•68/102/136通道逻辑分析仪,高达64 Mb深度
•MagniVu™采集技术,提供了高达20 ps(50 GHz)的定时分辨率,迅速找到和测量难检定时问题
•高达156 ps (6.4 GHz)/256 Mb的深存储定时分析
•高达1.4 GHz 的时钟及高达3.0 Gbs 数据,180 ps 数据有效窗口,对高性能同步总线进行状态采集分析
•通过同一只探头同时进行状态分析、高速定时分析和模拟分析,找到难检问题
•毛刺和建立时间/ 保持时间触发和显示,找到和显示难检硬件问题
•跳变存储器,对偶发跳变的信号,延长信号分析捕获时间
•以各种显示格式查看时间相关数据从症状直到根本原因,在多个模块中实时追踪问题
•兼容各类P6800/P6900 系列探头,适用于单端信号和差分信号,电容负荷低达0.5 pF
•现在只购买所需状态速度和记录长度,以后再使用PowerFlex 进行升级
•广泛的处理器和总线支持
产品应用:
•硬件调试和检验
•处理器/总线调试和检验,包括源同步时钟
•嵌入式软件集成、调试和检验
型号 | 通道 | *大状态时钟速率 | 定时 | 定时分辨率 |
TLA7AC2 | 68 个通道 | 800 MHz | 8 GHz | 125 ps |
TLA7012 |
取决于所安装的模块 (2 个模块插槽) |
取决于所安装的模块 (2 个模块插槽) |
取决于所安装的模块 (2 个模块插槽) |
取决于所安装的模块 (2 个模块插槽) |
TLA7AC3 | 102 个通道 | 800 MHz | 8 GHz | 125 ps |
TLA7016 |
取决于所安装的模块 (6 个模块插槽) |
取决于所安装的模块 (6 个模块插槽) |
取决于所安装的模块 (6 个模块插槽) |
取决于所安装的模块 (6 个模块插槽) |
TLA7AC4 | 136 个通道 | 800 MHz | 8 GHz | 125 ps |
TLA7BB2 | 68 个通道 | 1.4 GHz | 50 GHz | 20 ps |
TLA7BB3 | 102 个通道 | 1.4 GHz | 50 GHz | 20 ps |
TLA7BB4 | 136 个通道 | 1.4 GHz | 50 GHz | 20 ps |
TL708EX | 8 个 TekLink 仪器端口 | - | - | - |
探头 | 说明 |
P6860 | 34 通道探头,用于 TLA7000 逻辑分析仪;高密度压缩技术;单端/差分时钟,单端数据 |
P6910 | 34 通道通用探头,用于 TLA7000 逻辑分析仪;单端/差分时钟和数据;适合 0.100 in. 方针配置;飞线,焊接 |
P6960 | 34 通道 D-Max 探头,用于 TLA7000 逻辑分析仪;单端数据,单端/差分时钟 |
P6960DBL | 34 通道 D-Max 探头,用于 TLA7000 逻辑分析仪;单端数据,单端/差分时钟;两个后端连接器至 TLA 逻辑分析仪模块,实现通过单个探头头部对信号进行双探测 |
P6960HCD | 34 通道 HCD 探头电缆,用于 TLA7000 分析仪;用于 DDR 应用;单端数据,单端/差分时钟;两个后端连接器至 TLA 逻辑分析仪模块,实现信号双探测 |
P6960HS | 34 通道 D-Max 探头,用于 TLA7000 逻辑分析仪;适用于更高灵敏度应用;单端数据,单端/差分时钟 |
P6962 | 34 通道 D-Max 探头,用于 TLA7000 逻辑分析仪;已为 2X Demux 优化;单端数据,单端/差分时钟 |
P6962HCD | 34 通道 HCD 探头电缆,用于 TLA7000 分析仪;用于 DDR 应用;单端数据,单端/差分时钟;四个 2x Demux(半通道)后端连接器至 TLA 逻辑分析仪模块,实现信号双探测 |
P6964 | 34 通道 D-Max 探头,用于 TLA7000 逻辑分析仪;已为 4X Demux 优化;单端数据,单端/差分时钟 |
P6980 | 34 通道 D-Max 探头,用于 TLA7000 逻辑分析仪;单端/差分数据和时钟 |
P6982 | 17 通道 D-Max 探头,用于 TLA7000 逻辑分析仪;已为 2x Demux 优化;单端/差分数据和时钟 |
