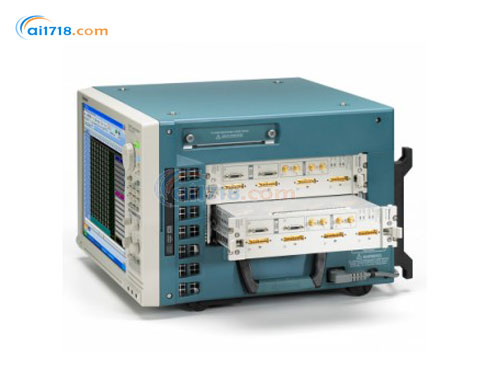

TLA7BB2逻辑分析仪,美国TEKTRONIX-爱仪器仪表网

美国TEKTRONIX（泰克）TLA7BB2逻辑分析仪由爱仪器仪表网代理，本产品是只需一只探头，即可定位难检错误的源头的逻辑分析仪，现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

产品简介：
•模块化TLA7000逻辑分析仪系列为当今*快的微处理器和内存设计提供了捕获逻辑细节所需的速度和灵活性
•只需一只探头，即可定位难检错误的源头
•获得方便易读大显示器所具备的可视性、快速的数据吞吐量以及模拟和数字信号的时间相关视图
•当前的数字设计工程师每天都面临着加快新产品开发周期的压力
•TLA7BBx系列逻辑分析仪模块为整个设计团队提供了突破性的解决方案
•使他们能够迅速监测、捕获和分析数字系统运行，调试、检验、优化和验证数字系统
•LA7BBx系列逻辑分析仪模块采用泰克突破性的MagniVu 技术
•提供了高速采样功能(高达50 GHz)，明显改变了逻辑分析仪的工作方式，使其能够提供全新的测量功能。
•TLA7BBx 模块通过同一套探头提供了高速状态同步捕获、高速定时捕获和模拟捕获功能
•利用MagniVu技术，在所有通道上提供了高达20 ps的定时、毛刺和建立时间/保持时间触发及分辨率一直高达20 ps的显示和时间标记

产品特点：
•68/102/136通道逻辑分析仪，高达64 Mb深度
•MagniVu™采集技术，提供了高达20 ps(50 GHz)的定时分辨率，迅速找到和测量难检定时问题
•高达156 ps (6.4 GHz)/256 Mb的深存储定时分析
•高达1.4 GHz 的时钟及高达3.0 Gbs 数据，180 ps 数据有效窗口，对高性能同步总线进行状态采集分析
•通过同一只探头同时进行状态分析、高速定时分析和模拟分析，找到难检问题
•毛刺和建立时间/ 保持时间触发和显示，找到和显示难检硬件问题
•跳变存储器，对偶发跳变的信号，延长信号分析捕获时间
•以各种显示格式查看时间相关数据从症状直到根本原因，在多个模块中实时追踪问题
•兼容各类P6800/P6900 系列探头，适用于单端信号和差分信号，电容负荷低达0.5 pF
•现在只购买所需状态速度和记录长度，以后再使用PowerFlex 进行升级
•广泛的处理器和总线支持

产品应用：
•硬件调试和检验
•处理器/总线调试和检验，包括源同步时钟
•嵌入式软件集成、调试和检验

型号	通道	*大状态时钟速率	定时	定时分辨率
TLA7AC2	68 个通道	800 MHz	8 GHz	125 ps
TLA7012	取决于所安装的模块（2 个模块插槽）	取决于所安装的模块（2 个模块插槽）	取决于所安装的模块（2 个模块插槽）	取决于所安装的模块（2 个模块插槽）
TLA7AC3	102 个通道	800 MHz	8 GHz	125 ps
TLA7016	取决于所安装的模块（6 个模块插槽）	取决于所安装的模块（6 个模块插槽）	取决于所安装的模块（6 个模块插槽）	取决于所安装的模块（6 个模块插槽）
TLA7AC4	136 个通道	800 MHz	8 GHz	125 ps
TLA7BB2	68 个通道	1.4 GHz	50 GHz	20 ps
TLA7BB3	102 个通道	1.4 GHz	50 GHz	20 ps
TLA7BB4	136 个通道	1.4 GHz	50 GHz	20 ps
TL708EX	8 个 TekLink 仪器端口	-	-	-

探头	说明
P6860	34 通道探头，用于 TLA7000 逻辑分析仪；高密度压缩技术；单端/差分时钟，单端数据
P6910	34 通道通用探头，用于 TLA7000 逻辑分析仪；单端/差分时钟和数据；适合 0.100 in. 方针配置；飞线，焊接
P6960	34 通道 D-Max 探头，用于 TLA7000 逻辑分析仪；单端数据，单端/差分时钟
P6960DBL	34 通道 D-Max 探头，用于 TLA7000 逻辑分析仪；单端数据，单端/差分时钟；两个后端连接器至 TLA 逻辑分析仪模块，实现通过单个探头头部对信号进行双探测
P6960HCD	34 通道 HCD 探头电缆，用于 TLA7000 分析仪；用于 DDR 应用；单端数据，单端/差分时钟；两个后端连接器至 TLA 逻辑分析仪模块，实现信号双探测
P6960HS	34 通道 D-Max 探头，用于 TLA7000 逻辑分析仪；适用于更高灵敏度应用；单端数据，单端/差分时钟
P6962	34 通道 D-Max 探头，用于 TLA7000 逻辑分析仪；已为 2X Demux 优化；单端数据，单端/差分时钟
P6962HCD	34 通道 HCD 探头电缆，用于 TLA7000 分析仪；用于 DDR 应用；单端数据，单端/差分时钟；四个 2x Demux（半通道）后端连接器至 TLA 逻辑分析仪模块，实现信号双探测
P6964	34 通道 D-Max 探头，用于 TLA7000 逻辑分析仪；已为 4X Demux 优化；单端数据，单端/差分时钟
P6980	34 通道 D-Max 探头，用于 TLA7000 逻辑分析仪；单端/差分数据和时钟
P6982	17 通道 D-Max 探头，用于 TLA7000 逻辑分析仪；已为 2x Demux 优化；单端/差分数据和时钟
