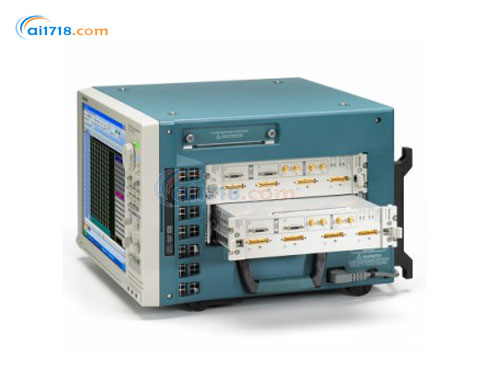

TLA7AC4逻辑分析仪,美国TEKTRONIX-爱仪器仪表网

美国TEKTRONIX（泰克） TLA7AC4逻辑分析仪由爱仪器仪表网代理，本产品是只需一只探头，即可定位难检错误的源头的逻辑分析仪，现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

产品简介：
•模块化TLA7000逻辑分析仪系列为当今*快的微处理器和内存设计提供了捕获逻辑细节所需的速度和灵活性
•只需一只探头，即可定位难检错误的源头
•获得方便易读大显示器所具备的可视性、快速的数据吞吐量以及模拟和数字信号的时间相关视图
•泰克提供突破性的数字系统的分析工具
•使数字硬件和软件设计人员的捕获和分析的难以捕捉的，威胁产品开发时间表故障
•逻辑分析仪TLA7AC3提供您需要捕捉异常的速度
•加上对数据完整的、丰富的、直观的显示以及快速的数据吞吐量
•同时系列模块的兼容性保护您的投资

产品特点：
•借助于所有通道上的较高采样分辨率（*高20 ps）完全避免定时或状态采集模式下的事件遗漏
•通过一个逻辑分析仪探头同时采集数字和模拟信号，消除双重探测
•避免了通过专用功能来手动搜索所有通道以显示毛刺出现的时间和通道的需要
•利用能够自动获得断续设置和保留违例的实时违例触发功能避免耗时而复杂的电路输出监测任务
•通过集中显示时间相关的、集成的模拟与数字数据获得全面的系统可视性
•通过多通道总线分析（使用示波器生成的眼图）迅速发现信号完整性问题
•利用先进的测量轻松地总结您的设计效果，这些测量结果包括：频率、周期、脉冲宽度、占空比以及边沿计数
•通过简单而直观的触发器设置快速隔离事件
•触发器包括：通道边沿、通道值、总线值、多群组值、毛刺、设置和保持违例，或者“在任何情况下触发”

型号	通道	*大状态时钟速率	定时	定时分辨率
TLA7AC2	68 个通道	800 MHz	8 GHz	125 ps
TLA7012	取决于所安装的模块（2 个模块插槽）	取决于所安装的模块（2 个模块插槽）	取决于所安装的模块（2 个模块插槽）	取决于所安装的模块（2 个模块插槽）
TLA7AC3	102 个通道	800 MHz	8 GHz	125 ps
TLA7016	取决于所安装的模块（6 个模块插槽）	取决于所安装的模块（6 个模块插槽）	取决于所安装的模块（6 个模块插槽）	取决于所安装的模块（6 个模块插槽）
TLA7AC4	136 个通道	800 MHz	8 GHz	125 ps
TLA7BB2	68 个通道	1.4 GHz	50 GHz	20 ps
TLA7BB3	102 个通道	1.4 GHz	50 GHz	20 ps
TLA7BB4	136 个通道	1.4 GHz	50 GHz	20 ps
TL708EX	8 个 TekLink 仪器端口	-	-	-

探头	说明
P6860	34 通道探头，用于 TLA7000 逻辑分析仪；高密度压缩技术；单端/差分时钟，单端数据
P6910	34 通道通用探头，用于 TLA7000 逻辑分析仪；单端/差分时钟和数据；适合 0.100 in. 方针配置；飞线，焊接
P6960	34 通道 D-Max 探头，用于 TLA7000 逻辑分析仪；单端数据，单端/差分时钟
P6960DBL	34 通道 D-Max 探头，用于 TLA7000 逻辑分析仪；单端数据，单端/差分时钟；两个后端连接器至 TLA 逻辑分析仪模块，实现通过单个探头头部对信号进行双探测
P6960HCD	34 通道 HCD 探头电缆，用于 TLA7000 分析仪；用于 DDR 应用；单端数据，单端/差分时钟；两个后端连接器至 TLA 逻辑分析仪模块，实现信号双探测
P6960HS	34 通道 D-Max 探头，用于 TLA7000 逻辑分析仪；适用于更高灵敏度应用；单端数据，单端/差分时钟
P6962	34 通道 D-Max 探头，用于 TLA7000 逻辑分析仪；已为 2X Demux 优化；单端数据，单端/差分时钟
P6962HCD	34 通道 HCD 探头电缆，用于 TLA7000 分析仪；用于 DDR 应用；单端数据，单端/差分时钟；四个 2x Demux（半通道）后端连接器至 TLA 逻辑分析仪模块，实现信号双探测
P6964	34 通道 D-Max 探头，用于 TLA7000 逻辑分析仪；已为 4X Demux 优化；单端数据，单端/差分时钟
P6980	34 通道 D-Max 探头，用于 TLA7000 逻辑分析仪；单端/差分数据和时钟
P6982	17 通道 D-Max 探头，用于 TLA7000 逻辑分析仪；已为 2x Demux 优化；单端/差分数据和时钟
