TLA7SA08逻辑协议分析仪,美国TEKTRONIX-爱仪器仪表网

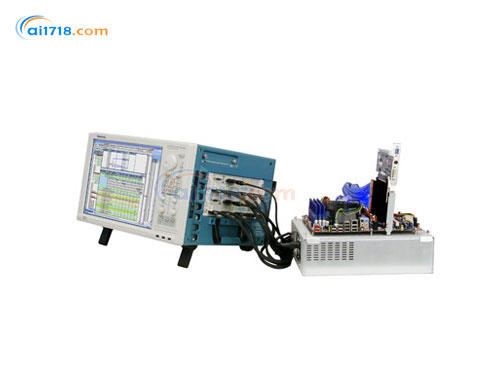

美国TEKTRONIX（泰克）TLA7SA08逻辑协议分析仪由爱仪器仪表网代理，本产品是使用创新的事务和摘要个人资料窗口来显示统计摘要和协议分析的逻辑协议分析仪，现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

产品简介：
•TLA7SA08逻辑协议分析仪模块为PCI Express验证提供创新途径，涵盖从物理层到事务层的所有协议层
•功能丰富的软件改善了信息密度，使用创新的事务和摘要个人资料窗口来显示统计摘要和协议分析
•硬件功能包括硬件加速、OpenEYE、ScopePHY和FastSYNC使数据访问更快，帮助缩短测试系统中建立信心所需的时间
•强大的触发和过滤功能能让您快速关注感兴趣的数据
•完整的探测解决方案套件面向各种外形和应用
•PCI Express Gen1、Gen2和Gen3从协议层到物理层分析，支持x1 - x16链路宽度及高达8.0 GT/s的采集速率
•完善的PCI Express探测解决方案，包括中间总线、插槽内插器和焊接探头
•非插入型探测，采用OpenEYE技术，拥有自动调谐均衡电路，高达24 英寸的通道长度及两个连接器
•允许探测通道上任何地方，保证在PCI Express系统中准确地捕获数据
•单击校准过程，根据目标BER 校准分析仪和探头，从一个会话到另一个会话记住分析仪/ 探头设置校准结果
•ScopePHY能够把任何PCI Express中间总线、插槽内插器或焊接探头连接到高性能示波器上，更详细地了解物理层的模拟特点
•缩短对测试系统设置建立信心所需的时间
•前面板上的LED指示灯提供状态信息，如链路速度、符号锁定和链路活动
•自动配置功能设置逻辑协议分析仪系统，迅速面向数据采集做好准备
•在转入和转出ASPM 电源状态时，FastSYNC追踪链路，如L0s，而不管电气空闲时间周期是多长

产品特点：
•实时统计数据帮助观察链路在测量期间的状态和特点
•强大的触发状态机涵盖了协议的所有层
•8种状态
•8个数据包识别器
•4个符号序列识别器
•4个计数器/ 定时器
•4个事件标记
•条件存储
•实时过滤
•业内*深的每个模块8 GB存储器(16 GB存储器，x16链路宽度)，提高捕获错误及导致错误的问题的概率
•硬件加速搜索和数据显示，立即查看数据，而不管记录长度是多少
•提高了信息密度，迅速分析数据
•Transaction Window可以查看数据包级和事务级的协议特点，其间点缀着物理层活动
•创新的鸟瞰图，俯瞰涉及流量控制的系统问题
•Summary Profile Window帮助确认系统健康状况，识别关心的码型，如误码、TLPs、DLLPs、有序集合、等等
•查看中间总线，进行系统级调试
•分析完整的系统交互，在一个主机的一个显示画面中进行时间相关的多总线分析
•交叉触发和公共全局时间标记，确切显示一条总线在任意时点上相对于另一条总线发生的情况，准确高效地进行调试

产品应用：
•从协议层到物理层调试PCI Express
•芯片验证
•计算机系统验证
•嵌入式系统调试和验证
•处理器/ 总线调试和检验
•嵌入式软件集成、调试和检验

特点	说明
采集速率及频率余量	8 GT/s (+5% to –10%) 5 GT/s (±10%) 2.5 GT/s (±10%)
通路数量
TLA7SA08	8 个差分输入, x4
TLA7SA16	16 个差分输入, x8
记录长度	TLA7SA16: 160M 符号/ 差分输入, 总物理内存容量8 GB(x16 配置的总物理内存容量16 GB) TLA7SA08: 160M 符号/ 差分输入, 总物理内存容量4 GB 如果总线利用率为*, 160M 符号在8GT/s 时相当于160 ms, 在5 GT/s 时相当于320 ms, 在2.5 GT/s 时相当于640 ms
时间标记范围	292 小时
时间标记	50 位, 936 ps 分辨率
时钟/ 采集模式	TLA 模块, 没有SSC ( 扩频时钟)；外部参考时钟(100 MHz±10%), 有或没有SSC
外部参考时钟频率容限	±300 ppm
每个TLA 系列模块要求的主机仪器插槽数量	2

外观尺寸	TLA7SA16		TLA7SA08
外观尺寸	毫米	英寸	毫米	英寸
高	262	10.3	262	10.3
宽	61	2.4	61	2.4
厚	381	15	381	15
重量	公斤	磅	公斤	磅
净重	3.20	7.06	2.84	6.25
毛重	7.30	16.1	6.94	15.3

P67SA01S	PCIE3 串行，2 个差分输入，x1，槽式内插器探头
P67SA01SD	PCIE3 串行，1 个差分输入，焊接探头
P67SA04S	PCIE3 串行，8 个差分输入，x4，槽式内插器探头
P67SA08	PCIE3 串行，8 个差分输入，x4，Midbus 探头
P67SA08G2	PCIe 串行，8 个差分输入，X4，Midbus 探头用于 TLA7SAxx 模块连接到 PCIe2 Midbus 封装
P67SA08S	PCIE3 串行，16 个差分输入，x8，槽式内插器探头
P67SA16	PCIE3 串行，16 个差分输入，x8，Midbus 探头
P67SA16G2	PCIE 串行，16 个差分输入，X8，MIDBUS 探头用于 TLA7SAXX 模块连接到 PCIE2 MIDBUS 封装
P67SA16S	PCIE3 串行，32 个差分输入，x16，槽式内插器探头

特点	P67SA08	P67SA16	P67SA08G2	P67SA16G2	P67SA01S	P67SA04S	P67SA08S	P67SA16S	P67SA01SD	P67UHDSMA
探头类型	PCI Express中间总线差分数据	PCI Express中间总线差分数据	PCI Express中间总线差分数据	PCI Express中间总线差分数据	PCI Express插槽内插器	PCI Express插槽内插器	PCI Express插槽内插器	PCI Express插槽内插器	PCI Express 差分焊接探头	探头线束,把PCI ExpressP67SA00 系列探头连接到高带宽示波器上
差分对数量	8	16	8	16	2	8	16	32	1	4
通路宽度	x4	x8	x4	x8	x1	x4	x8	x16	1/2 通路	x2
推荐用途	推荐用于信号完整性至关重要的应用	推荐用于信号完整性至关重要的应用	推荐用于PCIe Gen2 的中间总线探测	推荐用于没有中间总线空间且PCI Express插槽是唯一探头接入点的平台	推荐用于没有中间总线空间且PCI Express插槽是唯一探头接入点的平台	推荐用于没有中间总线空间且PCI Express插槽是唯一探头接入点的平台	推荐用于没有中间总线空间且PCI Express插槽是唯一探头接入点的平台	推荐用于没有中间总线空间、PCI Express插槽的平台；或空间有限的应用	推荐用于任何P67SA00 系列探头到高带宽示波器的连接
连接目标系统	压缩cSpring	压缩cSpring	—	—	PCI Express 插槽	PCI Express 插槽	PCI Express 插槽	PCI Express 插槽	焊接	—
探头负荷AC/DC	参阅PCIe3 LPA 说明手册								—
电缆长度	1.8 m (6 英尺)								0.3 m (1 英尺)
