•SMRT410D是一款轻型便携式通用设备,能够测试各种机电、固态和以微处理器为基础的保护继电器、电机过载继电器和类似保护设备。
•SMRT410D可以通过内置触摸屏用户界面进行手动操作,或者通过PC上运行的VATS(*可视测试软件)或STVI软件完全使用电脑进行控制。
•除此之外,SMRT410D具有开放式通信架构,也可同第三方软件程序(如美国*仪器公司推出的 LabVIEW™)一起使用。
•SMRT410D内置用户界面称为智能触摸界面™ (STVI),是Megger第二代自动/半自动手动用户界面软件。
•SMRT410D配有可轻松读取的全彩高分辨率高清大尺寸TFT LED触摸屏显示器,可以秒或周期为单位显示交流和直流安培、交流和直流电压以及时间等计量值。
•根据所选的测试类型,也可能会显示相角、频率、电阻、电功率、VA或功率因数等其他值。
SMRT410D多相继保测试仪特点:
•集成智能触摸界面
•多种色彩的图形界面,导航直观
•独立运行,无需使用 PC
•大电流输出 - 每相功率为 300 VA 时,电流为 60安培
•输出方式灵活,可提供高达 10 路电流
•动态、暂态和 GPS 卫星同步的端对端测试功能
•IEC 61850测试功能
SMRT410继电保护测试系统应用:
•当功率持续为 200 VA 时,每条电流通道的额定电流都是 30 A;300 VA 时,可短时间达到 60 A。它具有*的平缓功率曲线(4 A 至 30 A),可确保始终能够获得更大顺从电压。
•当功率持续为 900 VA 时,只需三路并联电流设备即可提供高达 180 A 的电流,以进行瞬时测试。每相的更大顺从电压为 50 V,只需两条串联通道即可提供 100 V 的顺从电压来测试高阻抗继电器。
•当输出功率为 150 VA 时,每条电压通道可提供 0 V 至 30/150/300 V 的可变输出,且具有*的平缓功率曲线(30 V 至 150 V),可确保始终能够获得更大输出功率。电压通道转换为电流后,一个五通道设备可提供 10 路电流。SMRT410使用了以太网端口,基本上是一款“即插即用”设备,其电压和电流输出可与其他 SMRT 设备的输出无缝同步,方便测量更复杂的测试应用(例如,背对背测试)。

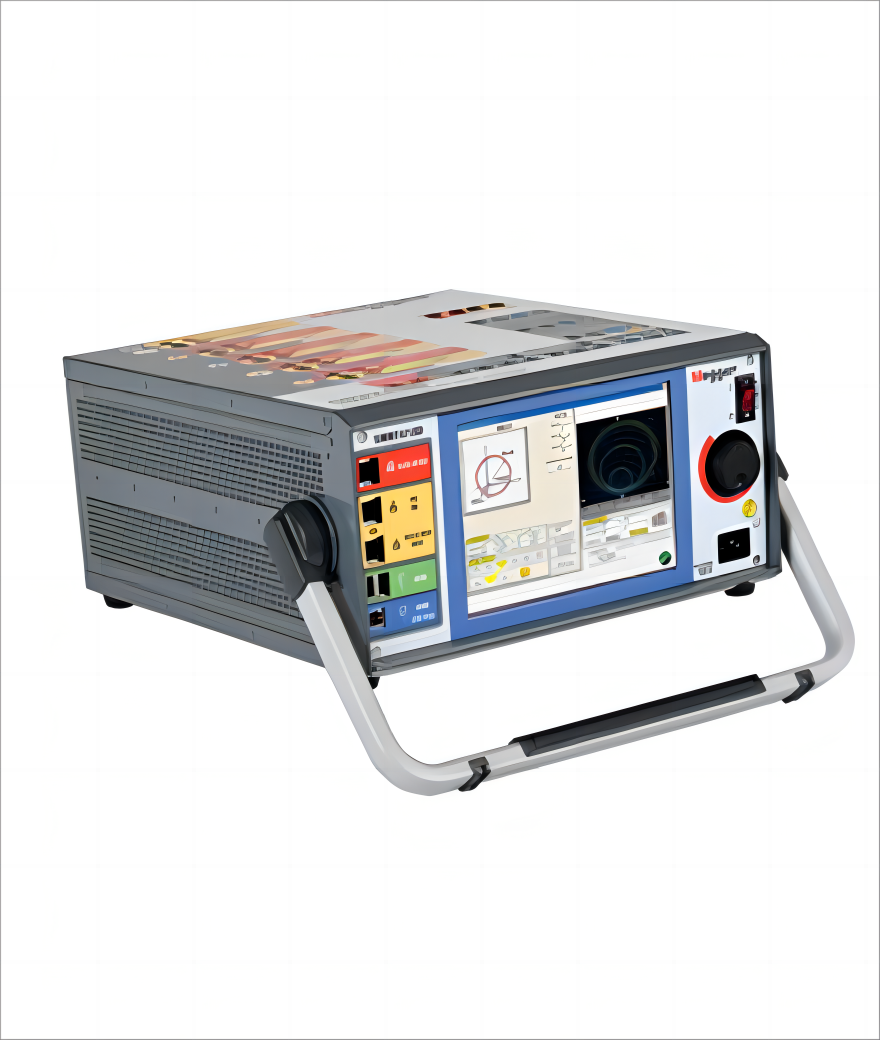

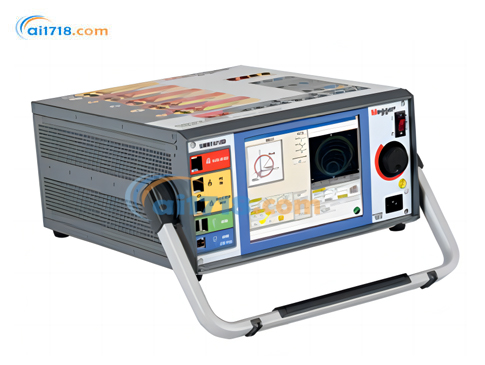

SMRT410D继电器测试仪
1.开关量输出 1 和 2 : 额定电压为 8 安培时为 300 伏。
2.开关量输入 1 和 2 : 额定 5 至 200 V AC/DC。
3.传感器输入: (可选)直流电压和直流毫安输入端子。
4.电压输出:4路150 VA下300 V的电压通道,可转化为每相120 VA下15 A的电流通道。
5.电流输出: *多 6个通道 60 安培,每相 300 VA。
6.USB 2.0 接口: 通信和控制端口。
7.额外的开关量输入: 提供 8 个额外的监控电路。
8.坚固的外壳: 玻璃纤维增强塑料。
9.电脑/输出: 以太网端口是主要的 PC 连接端口。以太网端口用于将多个 SMRT 单元链接在一起以实现多单元
同步操作。
10. 额外的开关量输出: 添加 4 个输出。 开关量输出 3 和 4 的额定电压为 300 V AC/DC,8 A。 开关量输出 5 和 6 是高速的,交流/直流电压额定值为 400 V峰值,1 A。
11. IN: 以太网端口用于将多个 SMRT 单元链接在一起以实现多单元同步操作。 此端口还可用于连接到IEC61850 变电站总线以测试 IEC 61850 设备。
12.STVI: 以太网端口是一个 PoE端口,用于连接到 STVI 进行手动控制。
13.AC/DC电压源: 用作第 4 个交流电压源(0 -150 V,100 VA)进行同步,或用作可变直流电压源(0 至250V,100 瓦/3.33安培)作为电池模拟器。
14.输入电源/电源线插座: 100到240 V, 50/60 Hz.
15.电源开/关: 通电时点亮。
16.保护接地接地插孔。
17.Bluetooth: 蓝牙© 提供无线控制。
订购信息 |
|
SMRT410D多相继保测试仪随附软件 |
零件号 |
带有 RTMS 应用程序 CD 的 AVTS Basic |
84978 |
软件选项 |
|
带有 IEC 61850 Megger GOOSE 配置器的 AVTS Basic,和 RTMS 应用程序 CD |
1002-103 |
带有 RTMS 应用程序 CD 的 AVTS Advanced |
81570 |
使用 IEC 61850 Megger GOOSE 配置器进行 AVTS *测试,和 RTMS 应用程序 CD |
1001-106 |
带有 STVI 应用程序 CD 的 AVTS Professional |
81571 |
使用 IEC 61850 Megger GOOSE 配置器进行 AVTS 测试,和 RTMS 应用程序光盘 |
1002-102 |
描述 | 货号 |
带有可伸缩护罩的套管:保持测试线成对,避免纠缠。 套管测试线,一根 红色,一根黑色,200 cm (78.7") 长,600 V,32 A CATII |
Qty. 3 pr. Part No. 2008-539 |
超长测试线,黑色,与电压/电流输出或二进制 I/O 一起 使用,360 厘米长(12 英尺)600 V/32 安培 CAT II。 |
2003-174 |
超长测试线,红色,与电压/电流输出或二进制 I/O 一起 使用,360 厘米长(12 英尺)600 V/32 安培 CAT II。 |
2003-173 |
接线片适配器,红色,6.2 毫米,与高达 1000 V/20 安培 CAT II 的测试线一起使用。 |
684002 |
接线片适配器,黑色,6.2 毫米,与高达 1000 V/20 安培 CAT II 的测试线一起使用。 |
684003 |
鳄鱼夹,红色,与高达 1000 V/32 Amp CAT III的测试 线一起使用。 |
684006 |
鳄鱼夹,黑色,与高达 1000 V/32 Amp CAT III 的测试 线一起使用。 |
684007 |
灵活的测试线适配器,黑色,1.8 mm 公针,与高达 1000 V/32 Amp CAT III 的测试线一起使用。 |
90001-845 |
可伸缩套管测试线,红色,50 厘米(20 英寸)长,与 高达 600 V/32 安培 CAT II 的测试线一起使用。 |
90024-781 |
可伸缩套管测试线,黑色,50 厘米(20 英寸)长,与高 达 600 V/32 安培 CAT II 的测试线一起使用。 |
90024-780 |
并行测试引线适配器,与高达 600 V/32 Amp CAT II 的测 试引线一起使用 |
1002-286 |
MEGGER SMRT410D 规格 |
|
输入电源 |
100 至 240 VAC,1Ø,50/60 Hz,1800 VA |
输出 |
所有输出都不受线路电压和频率的突然变化的影响。 所有输出都经过调节,因此负载阻抗的变化不会影响输出。 每个输出 (VIGEN) 模块由一个电压放大器和一个电流放大器组成。 电压放大器可以转换为电流源。 因此,一个放大器模块可用于测试单相电流差动继电器,包括谐波抑制。
|
输出电流源 |
带有5个 VIGEN 模块的 SMRT46 *多可以提供10个电流源; 3个高电流/高功率3电流源,以及4个可转换电压通道,提供低电流/高功率。每通道输出电流和额定功率在 AC rms 值和峰值额定功率中指定。 |
每通道输出 |
|
|
输出电流 | 功率 | *大V |
1 Ampere |
15 VA |
15.0 V rms 持续 |
4 Amperes |
200 VA (282 峰值) |
50.0 V rms 持续 |
15 Amperes |
200 VA (282 峰值) |
13.4. V rms 持续 |
30 Amperes |
200 VA (282 峰值) |
6.67 V rms 持续 |
60 Amperes |
300 VA (424 峰值) |
5.00 V rms 持续 |
DC | 200 Watters |
|
|
三个电流并联: |
|
|
输出电流 | 功率 | *大电压/工作周期 |
12 Ampere |
600 VA (848 峰值) |
50.0 Vrms 持续 |
50 Amperes |
600 VA (848 峰值) |
13.4 Vrms 持续 |
90 Amperes |
600 VA (848 峰值) |
6.67 Vrms 持续 |
180 Amperes |
900 VA (1272 峰值) |
5.00 Vrms 持续 |
计量 |
测量的输出量,例如交流安培数、交流伏特数、直流伏特数或直流安培数,以及时间可以同时显示在触摸屏上。 预设交流和直流输出显示启动前的近似电压/电流输出。 这为预设输出提供了一种快速、简单的方法。 根据所查看的测试屏幕,可能显示的其他值包括相位角、频率、欧姆、瓦特、VA 和功率因数。 精度规定为量程的 10% 至 *,25°C ± 5°C,50-60 Hz。 |
波形发生器 |
每个输出通道可以产生许多输出波形,例如:DC、正弦波、正弦波加任意相位角的一定百分比的谐波、半波、可变周期方波、指数衰减波、数字故障记录仪和遵循IEEE C37.111 COMTRADE标准格式的
带波形记录功能的继电器的周期性暂态波。
|
保护 | 电压输出受到短路和长时间过载的保护。 电流输出受到开路和过载保护。 |
环境 |
工作温度: 32 至 122° F(0 至 50° C) 储存温度: -13 至 158° F(-25 至 70° C) 相对湿度: 5 - 90% 相对湿度,无冷凝 |
一致性标准 |
安全: EN 61010-1 冲击: EN/IEC 60068-2-27 振动: EN/IEC 68-2-6 运输坠落: ISTA 1A 自由下落: EN/IEC 60068-2-32 掉落/倾倒: EN/IEC 60068-2-31 电磁兼容 排放: EN 61326-2-1, EN 61000-3-2/3, FCC Subpart B of Part 15 Class A 抗干扰: EN 61000-4-2/3/4/5/6/8/11 |
重量 |
重量取决于系统中输出模块的数量。以下重量是一个完整的全多相测试系统。42.65 lb.(19.2 kg)
|
尺寸 |
13.25 W x 6.75 H x 15 D in.
337 W x 172 H x 381 D mm
|
外壳和运输箱 |
该装置安装在坚固的玻璃纤维增强塑料外壳中,便于现场携带。提供可选的硬边运输箱。 可选硬边运输箱的坚固设计可在崎岖地形和长距离运输设备时提供保护。 |
MEGGER SMRT410D继电保护测试仪说明文档 |
-
