SMRT1 单相继电器测试系统 SMRT1 单相继电器测试系统

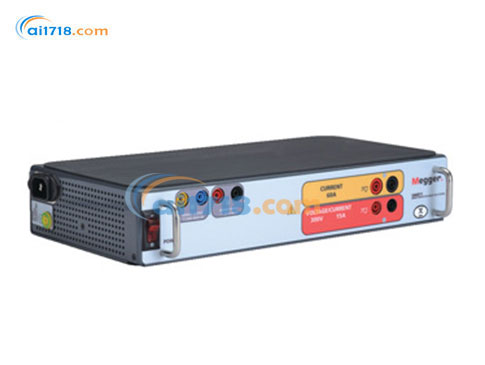

美国MEGGER SMRT1 单相继电器测试系统

型      号:SMRT1 单相继电器测试系统
品      牌:美国MEGGER
会员价格:面议
联系方式: 010-68940148
在线解答: 价格咨询 技术咨询 维修咨询
立即咨询
美国MEGGER
美国MEGGER

Megger有限公司成立于1889年,是专业制造电力测试设备和电力系统测量仪器的公司。Megger是目前世界上电力测试和测量领域最大的制造商,在英国、美国、瑞典、德国设有5个制造工厂,在170多个国家设有销售代理。如今在中国的上海和香港设有办事处。 公司最初以绝缘测...[查看更多]

浏览过此产品的用户最终购买了

美国MEGGER SMRT1 单相继电器测试系统由爱仪器仪表网代理,SMRT1具有高兼容电压和高电流的「智能」结合,能测试机电、固态和基于微处理器的过流继电器,包括电压控制、电压约束和定向过流。现在热卖中,如需购买,可通过ai1718.com的客服热线联系我们!


MEGGER SMRT1单相继电器测试系统


SMRT1 单相继电器测试系统简介:
•SMRT1作为一个独立的仪器,SMRT1具有高兼容电压和高电流的「智能」结合,能测试机电、固态和基于微处理器的过流继电器,包括电压控制、电压约束和定向过流;测试低/过电压、单相阻抗、单相功率、定向、同步、自动同步、负序低/过电压、平衡电流、频率、伏/赫兹、重合闸、热感以及其他各种继电器,详细请看应用指南。
•SMRT1测试系统可透过Megger新的智能触屏界面™(STVI)进行手动控制。
•STVI的大和全彩色高分辨率TFT液晶触摸屏使用户能够手动控制测试屏幕,加上内置的预设*常見继电器的测试程序,快速方便地执行手动、稳态和动态测试。
•有了STVI,测试几乎所有类型的继电器时不再需要电脑。菜单屏幕和触摸屏功能按钮能提供快速、方便的选择所需测试功能。
•SMRT1测试结果可以保存到 PowerDB™ ONBOARD,供下载到存储盘以传输或打印测试报告。
•对于全自动测试,可以利用Megger的先进可视图象操作检测软件(AVTS)控制SMRT1。
•AVTS是一个微软® Windows® XP®/ Vista™/7兼容的软件程序,可使用Megger全新的SMRT管理继电保护测试的各个方面。

SMRT1单相继电器测试系统特点:
•小巧,坚固,轻便,功能强大
•可连接计算机操作或独立操作
•带智能触屏界面,能直观手动操作
•每相高强度电流, 高功率输出(75 Amps/400 VA rms)
•网络接口提供IEC 61850 测试功能
•使用AVTS软件可作完全自动化测试

SMRT1单相继电器测试系统应用:
•当功率持续为 200 VA 时,电流通道的额定电流是 30 A;300 VA 时,可短时间达到 60 A。它具有*的平缓功率曲线(4 A 至 30 A),可确保始终能够获得*大顺从电压。当有高达 50 V 的顺从电压时,SMRT1 可测试高阻抗过流继电器。
•当输出功率为 150 VA 时,电压通道可提供 0 V 至 30/150/300 V 的可变输出,且具有*的平缓功率曲线(30 V 至 150 V),可确保始终能够获得*大输出功率。电压通道转换为电流后,SMRT1 可对电流差动继电器(包括谐波抑制变压器差动继电器;对这种继电器一次只能测试一个相)执行*小工作点测试、斜率测试和计时测试。

•SMRT1还可与SMRT系列的其他设备配合使用。SMRT1使用了以太网端口,基本上是一款“即插即用”设备,其电压和电流输出可与其他 SMRT 设备的电压和电流输出无缝同步,方便测试更复杂的继电器(例如,三相方向功率放大器、距离放大器、失磁或者 6、9 至 12 相电流测试应用)。


订购信息
随附软件 零件号

带有 RTMS 应用程序 CD 的 AVTS Basic

81302

软件选项

带有 IEC 61850 Megger GOOSE 配置器的 AVTS Basic,和 RTMS 应用程序 CD

1002-103

带有 RTMS 应用程序 CD 的 AVTS Advanced

81570

使用 IEC 61850 Megger GOOSE 配置器进行 AVTS *测试,和 RTMS 应用程序 CD

1001-106

带有 STVI 应用程序 CD 的 AVTS Professional

81571

使用 IEC 61850 Megger GOOSE 配置器进行 AVTS 测试,和 RTMS 应用程序光盘

1002-102

描述 货号

带有可伸缩护罩的套管:保持测试线成对,避免纠缠。 套管测试线,一根

红色,一根黑色,200 cm (78.7") 长,600 V,32 A CATII

Qty. 3 pr.

Part No.

2008-539

超长测试线,黑色,与电压/电流输出或二进制 I/O 一起

使用,360 厘米长(12 英尺)600 V/32 安培 CAT II。

2003-172

超长测试线,红色,与电压/电流输出或二进制 I/O 一起

使用,360 厘米长(12 英尺)600 V/32 安培 CAT II。

2003-173

接线片适配器,红色,6.2 毫米,与高达 1000 V/20 安培

CAT II 的测试线一起使用。

684002

接线片适配器,黑色,6.2 毫米,与高达 1000 V/20

安培 CAT II 的测试线一起使用。

684003

鳄鱼夹,红色,与高达 1000 V/32 Amp CAT III 的测试

线一起使用。

684006

鳄鱼夹,黑色,与高达 1000 V/32 Amp CAT III 的测试

线一起使用。

684007

灵活的测试线适配器,黑色,1.8 mm 公针,与高达

1000 V/32 Amp CAT III 的测试线一起使用。

90001-845

可伸缩套管测试线,红色,50 厘米(20 英寸)长,与

高达 600 V/32 安培 CAT II 的测试线一起使用。

90024-781

可伸缩套管测试线,黑色,50 厘米(20 英寸)长,与高

达 600 V/32 安培 CAT II 的测试线一起使用。

90024-780





MEGGER SMRT1 规格
输入电源 100 至 240 伏 (± 10%) 交流电,1Ø,50/60 Hz,700 VA。
输出 所有输出都独立于线路电压和频率的突然变化。 这供了不受电源突然变化影响的稳定输出。 所有输出都经过调节,因此负载阻抗的变化不会影响输出。
输出电流 输出功率额定值以交流有效值和峰值功率额定值指定。

输出电流 功率 *大V/占空比

1 Ampere

15 VA

15.0 V rms 持续

4 Amperes

200 VA (282 峰值)

50.0 V rms 持续

15 Amperes

200 VA (282 峰值)
13.4. V rms 持续

32 Amperes

200 VA (282 峰值)
6.67 V rms 持续

60 Amperes

300 VA (424 峰值)
5.00 V rms 持续

电流放大器 - 扩展功率范围

SMRT 电流放大器提供从 4 到 32 安培的独特平坦功率曲线,允许测试机电高阻抗继电器和其他应用,在 300 VA rms 下具有高达 60 安培的扩展工作范围。

AC电压输出

输出的额定范围如下:

输出电压 功率 *大 I

30 Volts 150 VA 5 Amps

150 Volts 150 VA 见 “PowerVTM”

300 Volts 150 VA 0.5 Amps

交流电压幅度

精度: 典型值 ±0.05% 读数 + 0.02% 范围,*大值±

0.15% 读数 + 0.05% 量程

分辨率: .01

测量: AC RMS

范围: 30, 150, 300V

交流电流幅度

精度: 典型值 ±0.05% 读数 + 0.02% 范围,*大值±

0.15% 读数 + 0.05% 量程

分辨率: .001/.01

测量: AC RMS

范围: 32, 60A

直流电压幅度

精度: 典型值0.1% 范围,*大值 0.25% 范围

分辨率: .01

测量: RMS

范围: 30, 150, 300V

直流电流幅度

精度: 典型值 ±0.05% 读数 + 0.02% 范围,*大值±0.

15% 读数 + 0.05% 量程

分辨率: .001/.01

测量: RMS

范围: 32A

交流电流模式下的可转换电源

精度: 典型值±0.05% 读数 + 0.02% 范围,

±0.15% 读数 + 0.05% 量程或 ±12.5 mA,以较大者为准

分辨率: .001

测量: AC RMS

范围: 5, 15A

温度范围

使用: 32 至 122° F(0 至 50° C)

存储: -40 至 158° F(-40 至 70° C)

相对湿度: 5 - 90% RH, 无凝结

单元外壳

SMRT1 装置安装在坚固的金属轻质外壳中。 IEC 外壳防护等

级 IP20。

机架安装外壳在后面板上包括两个 BNC 连接器。 这些连接器用于

使用 SMRT 放大器放大外部模拟信号。 应用 ±10 伏峰值将从所选

输出中提供满量程输出。

提供用于 19 英寸机架安装的可选外壳。

尺寸

标准外壳

13.5W x 2.4H x 6.75D in. (34.3W x 6.1H x 17.2D cm)

机架安装外壳

19W x 3.5H x 8.75D in. (48.3W x 8.9H x 22.2D cm)

重量

标准外壳: 8.9 lb. (4 kg)

机架安装外壳: 10.85 lb. (4.9 kg)

一致性

安全: EN 61010-1

冲击: MIL-PRF-28800F (30g/11ms半正弦波)

振动: MIL-RFP-28800F (5-500Hz, 2.05 g rms)

运输坠落: MIL-RFP-28800F

(10 次,20 厘米,不带手提箱)

(10 次,46 厘米,带可选手提箱)

EMC 排放: EN 61326-2-1, EN 61000-3-2/3,

FCC Subpart B of Part15 Class A

抗干扰: EN 61326-2-1, EN 61000-4-2/3/4/5/6/8/11


电压输出受到短路保护和热保护以防止长时间过载。 电流输出受

到开路保护和热保护以防止长时间过载。

以太网 (2)

蓝牙(可选)
