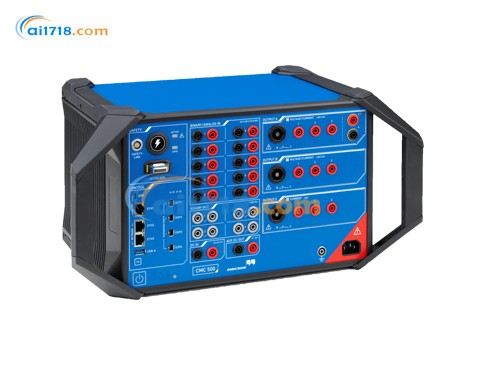

奥地利OMICRON CMC 500模块化多相继电保护测试系统由爱仪器仪表网代理，本产品可根据继电器设置（基于参数的测试）以及通过模拟真实网络事件（基于系统的测试）根据整个保护系统的正确运行情况进行保护测试。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

CMC500概述
本部分包含 CMC 500 的完整规格，描述了设备在不同操作和环境条件下的性能。本章所述值分为以下两类：

保证规格：在生产过程中对每台测试设备进行验证或通过设计定义，并在规定时间内有效。
典型规格：在型式试验中由校准专家在特定条件下确定。

所有保证规格在第 3 页 “规格条件” 所述条件下运行时，置信水平为 99%。考虑到组件漂移，大多数指定值的保证期为 1 年和 2 年。若未特别说明，指定值默认保证 2 年，自校准和一致性证书签发之日起计算。典型规格在生产过程中不进行测试，因此不提供保证。如需了解如何解读规格的计算示例，请参见第 38 页 “计算示例” 部分。

CMC500规格条件
除非另有说明，本部分规格适用于 CMC 500 的端子，并在以下条件下有效：

预热时间：15 分钟
温度：23 ± 5°C
相对湿度：20% 至 90%
定期校准：至少每 2 年一次

CMC500校准和调整条件

存储：在 23 ± 5°C、湿度 40% 至 60% 的环境下存放 24 小时。
预热时间：30 分钟。
温度：23 ± 2°C。
相对湿度：40% 至 60%。
其他条件：针对每个功能元件定义的附加条件（例如模拟输出模块的校准负载）。

CMC500 系统时钟精度

CMC 500 生成或测量的所有信号均参考一个公共内部时基，其规格如下：

特性	规格
时钟性能	Stratum 3 级（ANSI/T1.101-1987）
长期频率漂移	24 小时：< ±0.37 ppm（±0.000037%） 20 年：< ±4.60 ppm（±0.00046%）
温度范围频率漂移	< ±0.28 ppm（±0.000028%）
信号生成频率分辨率	< 5 μHz

CMC500 同步

系统时钟同步

通过将系统时钟与外部时基同步，系统时钟精度可提升至外部时基的水平。同步系统时钟还可在系统中提供*时间，用于标记测量结果、同时启动分布式测试以及生成和测量同步相量。

以下规格符合 IEEE 1588-2008 (v2)，并基于内部时基。对于输出和输入的*时间精度，需额外考虑相应通道的固有误差。

特性	规格
偏移（UTC）	误差 < ±1 μs
牵引范围	±100 ppm（±0.01%）
支持的配置文件	IEEE C37.238

CMC500模拟输出模块 U、S 和 V

本章包含多个模块的规格。以下表格显示了支持的配置：

配置	U	S	V
电流
L-N / L4-N4	4 × 30 A	–	–
L-N	3 × 30 A	–
L4-N4	1 × 30 A
LLL-N	1 × 90 A（高幅值）	–
L-L	1 × 30 A（高功率）	–
电压
L-N / L4-N4	4 × 300 V	–
L-N	3 × 300 V
LLL-N	1 × 300 V（高功率）
L-L	2 × 600 V（高幅值）	–
L-L	1 × 600 V（高幅值）
混合配置
L-N / L4-N4	3 × 300 V / 1 × 30 A	–
L-N / L4-N4	3 × 30 A / 1 × 300 V	–	–

CMC500通用规格

特性	规格
量程	范围 I：0 … 1.25 A 范围 II：0 … 6 A 范围 III：0 … 30 A
保护功能	具备过载和过热保护
频率范围¹	0 … 5 kHz
配置
L-N / L4-N4	4 × 30 A
LLL-N（并联）	1 × 90 A（高幅值）
L-L（串联）	1 × 30 A（高功率）
*大顺从电压（RMS）	20 V
每通道分辨率（DC）
1.25 A 量程	< 20 μA
6 A 量程	< 100 μA
30 A 量程	< 500 μA

CMC500产品规格

特性	规格
量程	范围 I：0 … 1.25 A 范围 II：0 … 6 A 范围 III：0 … 30 A
保护功能	具备过载和过热保护
频率范围¹	0 … 5 kHz
配置
L-N / L4-N4	4 × 30 A
LLL-N（并联）	1 × 90 A（高幅值）
L-L（串联）	1 × 30 A（高功率）
*大顺从电压（RMS）	20 V
每通道分辨率（DC）
1.25 A 量程	< 20 μA
6 A 量程	< 100 μA
30 A 量程	< 500 μA
