美国MEGGER TRAX280变压器及变电站测试系统-爱仪器仪表网

美国MEGGER TRAX280变压器及变电站测试系统由爱仪器仪表网代理，本产品是一款与众不同的多功能测试仪，更是集众多智能仪为一体的多功能测试仪。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

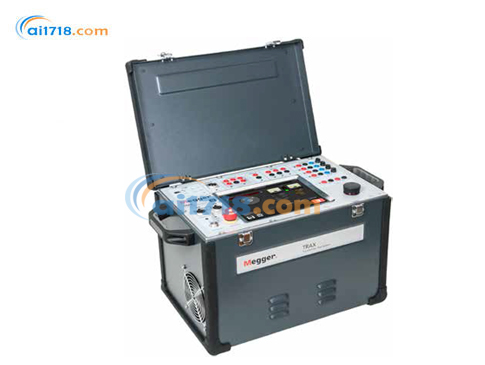

•TRAX280是一款多功能的变电站变压器测试系统，能够取代那些功能单一的测试设备。与使用不同测试设备完成工作的传统方法相比，使用TRAX进行变电站变压器测试是一种节约时间、提高效率的新方法。

•TRAX280是一款独特的测试系统，能够测试输电变压器、配电变压器、互感器以及其它许多变电站电力设备。

•仪器本身*大输出电流可达800 A，*大输出电压可达2200 V，选配件能够将输出增加至2000 A和12 kV，频率可在5Hz—500Hz范围内连续调节。

•TRAX280不仅是一款与众不同的多功能测试仪，更是集众多智能仪为一体的多功能测试仪。软件包括许多应用，可让您方便快捷地执行各种不同的测试。
•TRAX280硬件具备无以伦比的灵活性，电缆和配件系列进一步增强了这一灵活性，使 TRAX 成为一款高效省时的系统，适合于全球所有用户。
•TRAX280是一款用于变压器测试的多功能解决方案。它还增加了几项常用的变电站测试功能，*终取代了多个单功能测试设备。与传统单功能仪器相比，TRAX 省时且更具经济效益。
•TRAX280 的应用涉及电力变压器、互感器、断路器、保护和许多其他变电站设备，其中电力变压器应用具有几项突出的独特功能。

TRAX280变压器及变电站测试系统特点：
•取代对于多种测试仪的需求
•无需学习多种仪器，节约时间
•界面操作方便，可以缩短培训和测试时间
•系统组件便携紧凑，方便运输

•*先进的测量法，可用于*诊断测试

TRAX280变压器及变电站测试系统优势：

功能强大

TRAX280是一台多功能变电站测试仪器，仅一台仪器即可对变电站各种电气设备进行检测，几乎能够完全取代各种功能单一的仪器。

简易高效

测试变电站设备是一项耗时的工作，仅用一台仪器完成多项任务是非常有意义的。与传统的各种复杂的单功能测试仪相比，TRAX*人性化的设计使其几乎不需要培训即可上手使用，使测试工作变得更简单高效,节省了更多的时间，其精度亦完全可以 *那些不同厂商制造的功能单一的仪器。

便携

TRAX 没有任何部件重量超过32kg，这个特点使它成为上便携式的变电站测试系统。与此同时,它的性能却不输给的现场测试设备。TRAX的变压器测试功满足上大多数的标准和规程 ( 如IEC、ANSI、CIGRE等) 的要求，它几乎是世界上兼容性*好的变电站测试系统。

数据兼容

有效的测试数据管理和分析是资产管理中*重要的部分之一。对于测试部门来说，一份清晰、结构性强的报告能够提高部门的形象。TRAX采用了标准化的开放格式，用户可将数据导出到各种资产管理系统或自己设计的报告中去。

TRAX280变压器及变电站测试系统应用：

由于仪器可以产生宽量程的电压和电流，并且具备*的电压电流测量能力，因此这种多功能测试仪可用于许多场合。例如：
电力变压器
变比和相位测试
� 绕组直流电阻测试

» 单相测试电流可达100A

» 三相/六绕组可达16A

� 分接开关测试（单相或三相）

» 连续性测试

» 动态电流测试

» 动态电压测试

» 动态电阻测试（申请专利中）

� 消磁（快速高效的消磁方法）
� 磁动势平衡测试
� 励磁电流测试
� 漏阻抗/短路阻抗测试
� 零序阻抗测试
� 杂散损耗频响测试
� 带智能温度校正和电压相关性探测的介损测试
� 电容测试
电流互感器
� 变比、负载和极性测试
� 相位和幅值误差测试
� 励磁特性测试
� 绕组电阻测试
� 二次侧负载测试
� 绝缘耐压测试
电压互感器
� 变比、负载和极性测试
� 相位和幅值误差测试
� 二次侧负载测试
� 绝缘耐压测试
电阻测试
� 触头电阻测试
� 两端接地测试
断路器测试
� 主触头和电阻触头动作时间测试
� 行程测试
� 动作电压测试
� 线圈电流测试
� 触头电阻测试
大电流测试
� 断路器测试
� 常规大电流测试
继保设备测试
� 一次侧和二次侧保护的单相测试（> I、< I、> V、< V、> f、< f）
交流绝缘测试
� 介损测试
� 电容测试
� 升压介损测试
� 1 – 505 Hz 频率范围

TRAX280变压器及变电站测试系统应用界面：

TRAX280开始界面

TRAX280我的Trax

TRAX280手动控制

TRAX280绕组电阻测试

TRAX280励磁电流测试

TRAX280变比测试

TRAX280示波器

TRAX280触头电阻测试

TRAX280变压器及变电站测试系统配置：

▪ 电源电缆
▪ 接地线 5 m
▪ 测试线组
▪ 电流电缆，2 x 10 m
▪ 高压电缆，2 x 5 m
▪ 固定互锁，2 m
▪ 跳线电缆
▪ 以太网电缆
▪ 基础版软件包
▪ 运输箱

800 A 交流输出电流带集成触摸屏

软件：手动控制和以下基础版变压器测试
软件包：
▪ 绕组直流电阻，包括分接开关连续性
▪ 消磁
▪ 变比
▪ 励磁电流
▪ 短路阻抗（漏电抗）

规格
	以下规格仅在额定输入电压以及室温（+25°C ±5°C）的条件下成立。规格可能会无征兆地发生变化。
环境
应用场合	适于用高电压变电站和工业环境
温度
运行	-20°C — +55°C
储存	-20°C — +70°C
湿度	< 90%相对湿度不结露
CE- 标识
EMC	2004/108/EC
LVD	2006/95/EC
常规
主电源	100-240 V, 50/60 Hz (± 10%)
输入电流	≤ 16 A 持续 30 A短期 < 60 s
主保险丝	F1 和 F2， 25 A
测试地	在将电缆连接到仪器前，首先将接地端连接到被测试品地。
接地	用于在主机和配件之间连接一个额外的接地或将外部物品如手推车接地。
尺寸	475 x 315 x 330 mm (不含把手)
重量
TRAX 219	25kg
TRAX 220	26kg
TRAX 280	30kg
显示屏
尺寸	10.4”
分辨率	1024x768 XGA
类型	TFT 触摸屏
对比度	1000:1
亮度	1000 cd/m²

输出
项目	规格	备注
0-2200 VAC	1A,1分钟 2500 VA (*大值频率范围： 5-70 Hz	输出通道平时被一个继电器隔离，仅在通道被选中后才会“带电”。
0-250 VAC / 0-10 AAC	10 A, 1 分钟 20 A, *大10 s 2.5 A, > 2小时频率范围： 5-505 Hz
0-200 AAC	0-200 A/6 V, 1 分钟频率范围： 45-70 Hz	TRAX220
0-800 AAC	0-800 A/6 V, 30秒 0 - 200 A/10 V, > 2小时频率范围：45-70 Hz	TRAX280
0-16 ADC	0-16 A, 持续 0-1A, 持续
0-300 VDC	10 A,1分钟 2.5A，>2小时	整流直流，设计用途是辅助直流电源
0-100 ADC	100 A, 1 分钟 70 A, 持续
DC 输出功率	大1000 VA , 持续大 50 V 电压
数字输出	250 V / 35 A (*大) 2 x 0-10000 s	控制分接开关和断路器的运行，内部带有电压和电流测试功能。
辅助
控制	54 V DC	以太网通信及配件电源。
电源	0-235 V AC	直接由高功率运放输出，为配件（TDX / TCX）供电。

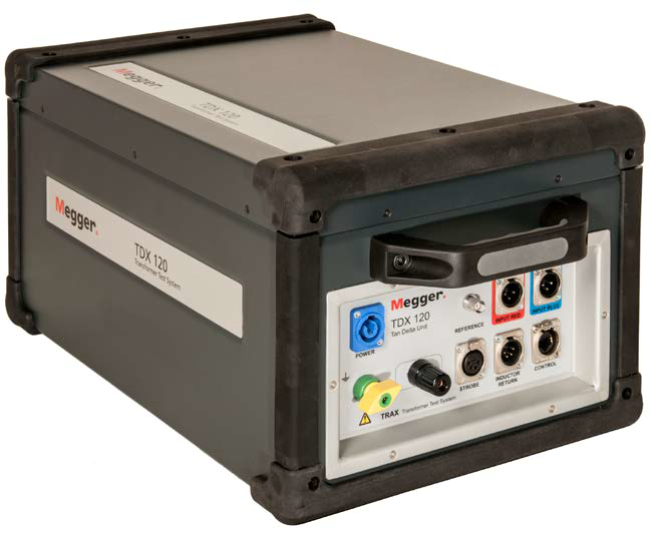

选配 TRAX TDX	12 kV AC 0-12 kV, 1 分钟 0-12 kV / 300 mA, 4 分钟 0-12 kV / 100mA, 持续
选配 TRAX TCX	2000 A AC 0-2000 A/2.4 V, 1 分钟 0-1000 A/4.8 V, 1分钟

输入
模拟
1 2 3 4
电流	4 x 0-10 A AC / DC
电压	4 x 250 / 350 V AC / DC
R1 R2	2 x 0-50 V DC	用于电阻测试，也可用于40 V RMS以下的交流电压测试
传感器		小信号的模拟传感器输入端
触发输入		触头或电压输入
计时	3 x 0-10000 s	保护测试时所用到的计时器数字输入。 A和B输入分别是开始和停止。

计算 / 显示参数
算数预算	+, -, *, /
功率	P, VA, Q, S
阻抗	R (DC), Z, Xp, Xs, Rs, Rp, Ls, Lp, Cs, Cp, 相位
时间	数字信号开始-停止-改变，发生器开始-停止，随事件触发
用户自定义公式
主电源电压下降 TRAX的规格在230-240 V主电源电压下成立，当电压下降时输出功率也会降低。环境温度升高 TRAX 的规格在23 ±5°C是成立，环境温度升高时，*大电流输出时间会缩短。
测试精度
外部 AC / DC 电压和电流	读数的0.05% + 量程的0.05%
内部 DC 电流	读数的0.1% + 量程的0.1%
内部 AC 电流	读数的0.2% + 量程的0.2%
内部 AC 电压	读数的0.2% + 量程的0.2%
通信
以太网口	用于外部PC控制仪器，或将仪器连接到外部网络。
wifi无线连接	外部PC或平板可使用无线控制仪器（选配）
USB	3个多用途USB端

订购信息

TRAX 280，订货号： AJ-19090
800 A 交流输出电流
带集成触摸屏
软件：手动控制和以下基础版变压器测试
软件包：
▪ 绕组直流电阻，包括分接开关连续性
▪ 消磁
▪ 变比
▪ 励磁电流
▪ 短路阻抗（漏电抗）

标配件
▪ 电源电缆
▪ 接地线 5 m
▪ 测试线组
▪ 电流电缆，2 x 10 m
▪ 高压电缆，2 x 5 m
▪ 固定互锁，2 m
▪ 跳线电缆
▪ 以太网电缆
▪ 基础版软件包
▪ 运输箱

选配件

手推车 AJ-90040

轻便软箱 GD-31050

踩踏式互锁开关 GC-31150

绿色/红色警示灯 AJ-90030

扩展版软件包
高级版变压器软件包，AJ-8020X

包含以下应用：
▪ 分接开关动态电阻测试
▪ 杂散损耗频响
▪ 磁动势平衡

电流互感器/电压互感器软件包，AJ-8030X

包含以下应用：
▪ 电流互感器变比
▪ 电流互感器负载
▪ 电流互感器励磁特性
▪ 极性
▪ 电流互感器变比（电压法）
▪ 电流互感器绕组电阻
▪ 电流互感器耐压
▪ 电流互感器变比（电流法）
▪ 电流互感器变比（低功率）
▪ 电压互感器变比
▪ 电压互感器负载
▪ 电压互感器二次侧耐压
▪ 极性
▪ 电子式电压互感器
