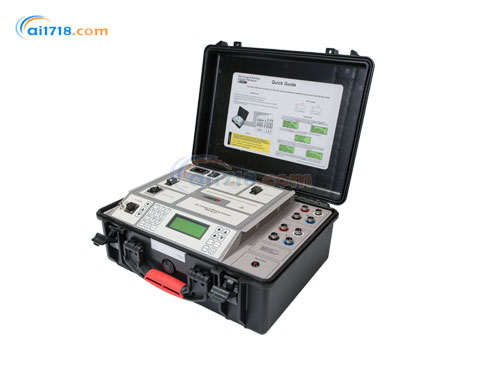

TWA40D调压开关和线组分析仪简介:
•调压开关和线阻分析仪TWA40D是一种变压器测试的诊断方案。使用这台设备,变压器的测试会变得更加安全、快速、方便。
•TWA40D设计用来同时在初级端和次级端进行三相调压开关的分析以及6个线阻的测量。
•每个矢量组都有特殊的运算方法来保证快速稳定以及*优化的测试结果。
•测试能十分快速的进行通过同时渗透到磁芯的高压和低压导线。
•一旦所有的6-8个套管连接好并且变压器配置选择好之后,设备会自动调节其测试步骤。
•TWA40D能产生真实的DC无纹波电流。在电磁回路中加电流和放电流都是自动设置好的。

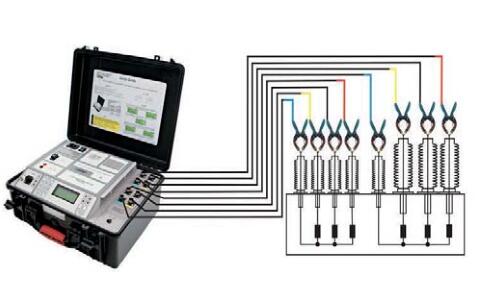

使用2组4条导线,所有的高压和低压侧的套管能一次性接完。和变压器的连接器是用2个接触性的夹子能提供4线开尔文测试方式。
TWA40D调压开关和线组分析仪特点:
•同时三相有载开关动态电阻测试和分析(只有YN接法)
•低压导线测试时快速的磁芯磁化饱和
•电流范围5mA-40ADC
•电阻测试范围0.1μΩ-2kΩ
•一次测试可以完成6个导线的测量
•只要一次导线接线,极其快速的测量
•测试精度0,1%
•自动放电功能
•快速自动退磁功能
•AC电流监控通道用来测试调压开关电机电流
•内置调压开关控制模块
TWA40D调压开关和线组分析仪规格 |
|
电源 |
|
根据IEC/EN60320-1;UL498,CSA 22.2 |
|
电源 |
90 V - 264 V AC,50/60 Hz |
输入功率 |
1500 VA |
输出 |
|
测试电流 |
5 mA-25A直流电(TWA25A) |
5 mA – 40 A DC (TWA40D) |
|
输出电压 |
高达55 V直流电 |
温度环境 |
|
测定范围 |
-50 ºC – +180 ºC / -58 ºF – +356 ºF |
温度计 |
Pt100B级 |
分辨率0.1ºC |
|
显示 |
液晶显示屏与背光,在明亮的阳光下可见 |
存储 |
500内存位置 |
尺寸 |
478 x 194 x 389 mm / 18.8 x 7.6 x 15.3 in |
重量 |
12.8 kg / 28.3 lbs |
使用环境 |
20°C-+55°C/-4°F-+131°F 存储和运输温度: -40°C-+70°C/-40°F-+158°F 湿度:0-95%相对湿度,不冷凝
|
-
