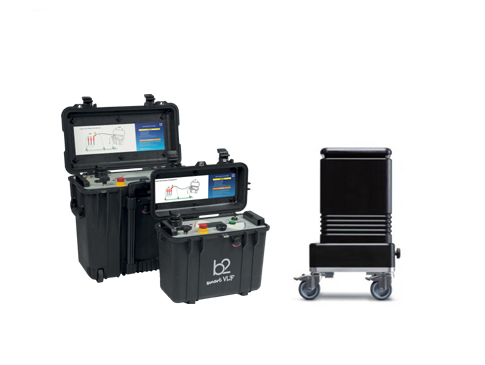

超低频局放测试仪是由HVA45TD与PD30-E局放测试单元组合而成，可以对10kv电缆进行超低频耐压测试与超低频局放测试，具有很好的测试效果。

HVA45TD超低频电缆测试系统简介：
•HVA45TD是用于测试中低压电缆的真正紧凑便携的超低频测试系统。
•HVA45TD可应用于10kv以下电缆的耐压，35kv以下介质损耗、局部放电等项目的测试。
•HVA45TD自身集成介质损耗诊断系统，具有电缆耐压测试、外护套测试、外护套故障定位、直流测试、介质损耗测试等多种测试功能。
•同时HVA45TD是上*轻的，集耐压和介质损耗测试为一体的，峰值电压可达到45kv的电缆测试仪。

为什么应用超低频进行电缆测试?
根据GB50150-2016规定，对于额定电压U0/U为18/30kV及以下电缆，可以用有效值为3U0的0.1Hz（超低频）电压施加15min来进行交流耐压试验，同时超低频设备具有体积小、能耗低、便携等特点。

HVA45TD超低频电缆测试系统应用领域：
•电网公司配网电缆
•高铁及地铁电缆
•电缆厂
•电缆安装公司

HVA45TD超低频电缆测试系统特点：

•满足标准
相比同类仪器，HVA45TD满足GB50150-2016，可以完全按照*标准对45kv内的电缆进行耐压测试

•一机多用
HVA45TD自身集成符合IEEE 400.2-2013的耐压测试和介质损耗因数诊断模块。可进行电缆交直流耐压测试、外护套测试及故障定位等多种测试

•电压可升级
可根据用户需要提升峰值电压至48kv，能够满足更高电压电缆的测试要求

•强大的输出
输出电压峰值可达45kV，有效值可达38KV。与同品类仪器相比，电容*大10μF，可测试更长距离电缆。输出电流*大可达60mA，及大地减少电缆充电的等待时间

•无限制运行时间
HVA高压系统的运行时间不受热限制，可连续运行。而同品类仪器在连续工作1小时后，需要将仪器停机散热2小时

•可视化软件
与同类仪器相比，HV45TD所有的测试结果可以通过USB或蓝牙进行下载、编辑并生成报告。软件具有图形分析功能，可以更加直观地读取测试结果并与之前测试结果生成对比

•DDD安全系统
HVA45TD具有两个独立的接地装置（电子和机械放电），即使仪器运行时电源被意外切断，也能使仪器放电，保证操作人员的安全

•返回电压保护
防止测试过程中电缆突然上电对人员造成伤害。当仪器检测到外部电压大于100V时，自动切断电源并有红色指示灯指示，保证操作人员安全

•运输方便
HVA45TD在尺寸，重量（36 kg）方面都具有突出特点，具有防水等级为IP67的非常坚固的水密外壳，减少了额外的运输箱，便于现场测试及运输

•高清显示屏
具有高清的彩色显示屏(4,3")，可以轻松读取测试结果

•干性系统
HVA45TD内部无油填充部件，方便用户日常的维护及运输。

•系统可升级
可根据用户的需要添加局部放电测试模块，同时进行电缆耐压、局部放电、介质损耗因数测试

PD30-E局部放电诊断系统简介：
•B2hv的中高压电缆局放诊断系统能够*定位电缆及其连接（接头和终端）中的局放故障点并测出该故障点的局放值，从而能提前检测到通常由机械损坏或安装不当引起的故障。
•b2电力诊断系统PD30-E需要与超低频高压发生器HVA34组合使用产生稳定频率的正弦超低频输出电压，从而测的电缆的局放值。
•PD30-E测试方法和测试过程满足IEEE400.2-2013标准要求。
•此外，根据标准IEEE.2-2013和IEC 60270要求，PD30-E设备还可通过添加TD模块，进行介质损耗的测量。
•同时PD30-E设备轻巧便携，现场操作十分方便。

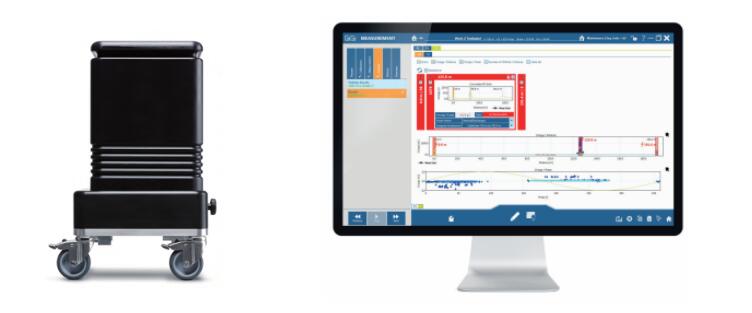

PD30-E局部放电诊断系统

PD30-E局部放电诊断系统应用领域：
•电网公司配网电缆
•高铁及地铁电缆
•电缆厂
•电缆安装公司
•电力科学研究院

PD30-E局部放电诊断系统特点：
•波形
符合IEEE 400.2-2013描述的*用来测试诊断局部放电（PD）。也可添加TD模块，来测量介质损耗。

•局放映射
在总电缆长度上呈现局放位置，能够对局部放电的*定位，识别电缆绝缘，端子和接头局放的*位置

•强大的软件b2Suite®
综合控制和诊断软件b2Suite®使诊断过程十分简单，操作员可按引导逐步完成整个测试流程。

•TE相位分辨率（局放模式）
对故障类型进行分类，对不同的局放类型一目了然。

•*地局放算法
b2Suite®区分有效和无效的PD信号，然后将它们分开。这有助于用户轻松解释测试结果。

•数据库
通过综合的b2Suite®数据库可轻松分析和评估PD测量结果。用于归档测量的快速搜索功能和测量结果。

•测试时间短
基于b2hv系列设备进行局放测试时，只需要15分钟便可完成一次诊断检测并生成相应的诊断报告。

•双滤波器
设备具有数字和模拟滤波器，测试结果更准确。

•寄生频率显示
可显示寄生频率带通和带阻，防止寄生振荡的产生。

输入电压	100 – 240 V, 50/60 Hz, 400 VA
输出电压	正弦波： 0 – 45 kV peak, 32 kV rms DC： ± 0 – 45 kV 方波： 0 - 45 kV 精度： ± 1% 分辨率： 0.1 kV
输出电流	0 – 60 mA (分辨率 1 µA) \| 精度：±1%
输出频率	0.01 … 0.1 Hz 步进 0.01 Hz (默认 0.1 Hz) - 自动频率
Tan Delta精度：分辨率负载 > 10 nF	± 1 x 10 ^-4 ；1 x 10 ^-6 Leakage Guard® — 检测和补偿泄漏电流
阻抗范围	0.1 MΩ…5 GΩ
输出负载	1.0 µF @ 0.1 Hz @ 32kV rms
绝缘护套检测	z*大电压： 10 kV 动作电流： 0.1 mA – 5.0 mA
绝缘护套缺陷定位	*大电压： 10 kV 脉冲/周期： 1:3 / 4 s, 1:5 / 4 s, 1:5 / 6 s, 1:9 / 6 s
输出模式	AC (VLF) 对称和在整个范围内不受负载影响， DC (正极或者负极), Burn-/Fault Condition或者 Fault Trip Mode, 绝缘护套检测
安全性	50 Hz 12 kV 回授保护 / 双放电设备 (内部)
内存	保存50个检测记录 \| USB几乎没有限制
测量	电压和电流 (True rms 和／或 peak), 容抗，电阻，时间
HV电缆	5 m带夹线钳
软件	“b2 Control Center” (包括在内)
计算机接口	Bluetooth 标准 USB 标准
尺寸	长 500 x 宽 305 x 高 457 mm (Peli Case)
重量	36 kg
环境条件	存放：-25°C 到 + 70°C 运行：-20°C 到 + 55°C
湿度：	5-85% 无凝结

局部放电诊断(PD)
输入电压	110 - 240V AC, 50/60Hz
工作电压	正弦波:1 - 24 kV rms / 34 kV peak 频率:0.01 … 0.1 Hz in steps of 0.01 Hz (default 0.1 Hz) - auto frequency
高压耦合电容器	电容：~ 1 nF 尺寸/重量：L 300 x W 250 x H 486mm 29 kg
高压滤波器	电容:~ 4 nF 尺寸/重量:L 300 x W 250 x H 486mm 29 kg
过滤	数字 & 模拟
速度范围（v / 2）	10 - 150 m/µs
测试范围	100 km
PD背景级别	< 10 pC
PD定位精度	1%
PD分辨率	0.1 pC \| 0.1 m
采样率	125 MHz (Version 2 - 200 MHz)
输入阻抗	10 kΩ / 50 pF
带宽	100 MHz \| Analog Filter
信号放大	0 - 52 dB (1 channel) \| 0 - 72 dB (2 channel)
环境条件存储运行	- 20°C to + 65°C - 5°C to + 45°C
可扩展的介质损耗诊断系统 (TD30)
操作电压	正弦:1 - 23 kV rms 频率：0.1 Hz ； 0.01 to 0.09 Hz ¹
介质损耗测试	分辨率：1 x 10 ^-6 精度：± 1 x 10 ^-4
电压测试	分辨率：0.1 kV rms 精度：0.5%
电流测试	分辨率：1µA rms 精度：0.5%
负载范围标准	500 pF to 10 µF
重量和尺寸	3kg
控制和诊断软件b2Suite®
特征	• 0,1 Hz PD和TD诊断（主机选配内置TD可同时诊断） • PD诊断的自动或手动模式 • 指导诊断流程 • 综合数据库
控制	b2 VLF主机控制，PD和TD诊断
测量	电缆长度与PD活动，PD位置，PD映射，背景噪声，PD幅度，正弦波显示，PDIV和PDEV等...
系统要求	MS Windows 7 / 8, 64 Bit 操作系统
供货范围	根据用户所选配置可包含：校准器，高压电缆，电源和接地电缆，电晕屏蔽，运输箱（2），b2套件软件（1个许可证），操作手册，
选配	数据库 , P C , V LF主机
