意大利ISA KAM系列初级电流注入测试系统由爱仪器仪表网代理,本产品用于保护继电器和断路器的初次注入测试,用于调试和改造变电站和电气网络。现在热卖中,如需购买,可通过ai1718.com的客服热线联系我们!
KAM系列初级电流注入测试系统简介:
•KAM系列初级电流注入测试系统变电站测试装置设计用于在变电站调试活动中需要时提供高电流输出。
•KAM测试系统设计用于保护继电器和断路器的初次注入测试,用于调试和改造变电站和电气网络。

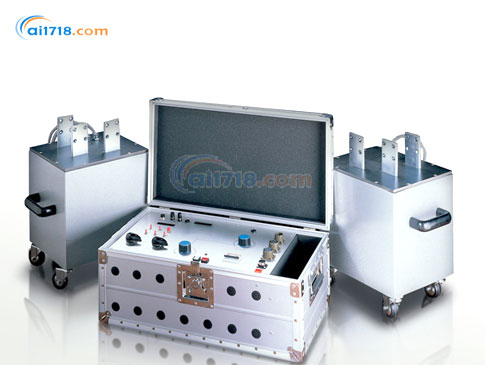

•测试系统KAM是一个大电流单元,由一个控制单元和一个或两个外部电力变压器组成,可以很容易地接近母线,从而将测试电缆长度保持在*小值。
KAM系列初级电流注入测试系统特点:
•高电流输出高达7000A
•强大的输出高达35 kVA
•模块化设计,便于运输
•初级电流注入测试
•保护继电器测试
•低压断路器测试
•热运行
•CT测试
输出电流
KAM系列初级电流注入测试系统技术参数:
KAM系列包括四种型号:
•KAM2/5;
•KAM 5/12.5;
•KAM 5/12.5G;
•KAM 10/25.
•电流范围或电压输出选择:
position I/V selector switch: 500A –1000A – 2000A – 6000A – V(750 – 1500 – 3000 - 6000 – V for the G model).
•电流和功率范围选择。
•粗调和精细的输出调整。
•电流计量:通过4位和半位数仪表,保持功能。
•可调电压输出特性:
范围:0~270V AC;
电流输出:0~15 A.
计时器
•测量:从电流注入到接触跳闸(继电器测试)或电流注入持续时间(断路器测试); 开关选择。
•定时范围:999.99 s或99.999 s; 开关可选。 精度:±0.01%±1位数。
•显示5位数字,内置10 MHz石英振荡器输入触点干燥或潮湿。
•电压范围:24 V至220 V,直流或交流。
电源
•电源:230 V±15%; 50/60 Hz。
保护
•电源上的磁热断路器。
•保险丝直流电源。
•如果输出电流超过所选范围的120%,报*灯和蜂鸣器。
•如果变压器未连接,则无法注入电流。 对电力变压器进行热保护,带报*灯。
•掉电时脉冲电流切断不复位。
•辅助电压输出保险丝:T5。
•除非V选择,否则不可调节,不可隔离电压。
外壳
•控制单元:带盖和手柄的铝合金外壳。
•电力变压器:铝合金外壳,带手柄和车轮。
重量和尺寸
控制单元
•KAM 2/5, KAM 5/12.5 and KAM 5/12.5G: 33 kg.
•KAM 10/25: 37 kg.
•尺寸: 300 x 620 x 260 mm.
电力变压器
•标号: one for KAM 2/5;
two for KAM 5/12.5, KAM 5/12.5G,and KAM 10/25.
•重量:
KAM 2/5: 70 kg.
KAM 5/12.5 and KAM 5/12.5G: 70 kg and 85 kg.
KAM 10/25: 104 kg and 125 kg.
•尺寸: KAM 2/5, KAM 5/12.5 and KAM 5/12.5G: 310 x 270 x400 mm;
KAM 10/25: 450 x 270 x 400 mm.
•变压器配有C形板,用于互连。
KAM系列初级电流注入测试系统标准配件:
每个KAM单元都配有以下附件:
•控制箱和变压器之间的互连电缆,长2米。
•主电缆
•电缆到旅行接触,2米长。
•操作手册。
连接到负载的电缆不作为标准附件提供。
KAM系列初级电流注入测试系统可选配件:
可根据要求提供以下连接电缆:
1.代码15085.由4根电缆组成,200平方毫米。
长度为0.5米,两端用环形端子端接,并带有2个螺丝驱动夹,将电缆锁定到杆上。要并联使用电缆,以便达到400平方毫米,并允许在所有类型的测试集达到6000 A峰值。
2.编号16085.由4根电缆组成,200平方毫米。 交叉截面长度为1米,两端用环形端子端接,并带有2个螺丝驱动夹,将电缆锁定到杆上。 要并联使用电缆,以达到400平方毫米,并允许在KAM-2/5上达到6000A峰值KAM-5 / 12.5和2000A。
3.代码17085.由4根电缆组成,200平方毫米。交叉部分长2.5米,两端用环形端子端接,并带有2个螺丝驱动夹,将电缆锁定到杆上。并行使用电缆,以达到400平方毫米,并允许在KAM-10/25上达到6000 A峰值,在KAM-5 / 12.5上达到2000 A。系列连接时,您将获得5米,您可以在KAM10/25上达到2000A。
4.代码18085.由4根电缆组成,200平方毫米。交叉部分长度5 m,两端用环形端子端接,并带有2个螺丝驱动夹,将电缆锁定到杆上。电缆可以并联连接,达到400平方毫米,所以可以在KAM-10/25上达到2000A。如果串联连接,则有10米,您可以在KAM-5 / 12.5上达到1000A。
6. 代码20085.由四条电缆组成的电缆组件,每个电缆,反过来,由四对25平方毫米的双绞线组成:这种布置减少了电缆阻抗的反应分量,并设计为在距离1.8米的KAM 5 /12.5G处达到3000A。 该套装配有2个螺丝刀夹将电缆锁定到酒吧。 电缆可以串联或并联,根据所需的测试电流和到目标的距离。
所有上述电缆都带有两个用于连接到杆的大电流螺丝驱动夹,具有以下特征:
•材质:铝。
•开启范围:5至60毫米。
•短路电流额定值:41 kA / 1 s。
•适用标准:EN 61230。
•将电缆夹上的导线上的孔,并将其拧紧。
KAM系列初级电流注入测试系统适用标准
电磁兼容
•指令号2004/108/ EC。
•适用标准:EN61326-1 + A1 + A2。
低电压指令
•指令n。2006/95/ EC。
•适用标准,对于I类仪器,污染等级2,安装类别II:IEC EN61010-1。
尤其是:
•介质刚度:1.4 kV,1分钟。
•绝缘电阻:>2Ω。
•接地电阻:<0.1欧姆
•分散电流:<5 mA。
•输入/输出保护:IP 2X。
•工作温度:0 - 50°C; 储存:-25°C至70°C。
•相对湿度:5 - 95%,不凝结。
KAM系列初级电流注入测试系统简介:
•KAM系列初级电流注入测试系统变电站测试装置设计用于在变电站调试活动中需要时提供高电流输出。
•KAM测试系统设计用于保护继电器和断路器的初次注入测试,用于调试和改造变电站和电气网络。
•测试系统KAM是一个大电流单元,由一个控制单元和一个或两个外部电力变压器组成,可以很容易地接近母线,从而将测试电缆长度保持在*小值。
KAM系列初级电流注入测试系统特点:
•高电流输出高达7000A
•强大的输出高达35 kVA
•模块化设计,便于运输
•初级电流注入测试
•保护继电器测试
•低压断路器测试
•热运行
•CT测试
输出电流
模型 | 稳定电流 A | 稳定输出 VA | 峰值电流 5S | 峰值电压 5S | 峰值电流 1S | 峰值电压 1S |
KAM 2/5 | 500; 1000; | 2000 | 6000 | 5000 | 7000 | 5000 |
KAM 5/12.5 | 500; 1000; 2000 | 5000 | 6000 | 12500 | 7000 | 15000 |
KAM 5/12.5G | 750; 1500; 3000 | 5000 | 6000 | 12500 | 7000 | 15000 |
KAM 10/25 | 500; 1000; 2000 | 10000 | 6000 | 25000 | 7000 | 35000 |
占空比 | 连续 | 连续 | 5 秒 | 5 秒 | 1 秒 | 1 秒 |
KAM系列初级电流注入测试系统技术参数:
KAM系列包括四种型号:
•KAM2/5;
•KAM 5/12.5;
•KAM 5/12.5G;
•KAM 10/25.
•电流范围或电压输出选择:
position I/V selector switch: 500A –1000A – 2000A – 6000A – V(750 – 1500 – 3000 - 6000 – V for the G model).
•电流和功率范围选择。
•粗调和精细的输出调整。
•电流计量:通过4位和半位数仪表,保持功能。
•可调电压输出特性:
范围:0~270V AC;
电流输出:0~15 A.
计时器
•测量:从电流注入到接触跳闸(继电器测试)或电流注入持续时间(断路器测试); 开关选择。
•定时范围:999.99 s或99.999 s; 开关可选。 精度:±0.01%±1位数。
•显示5位数字,内置10 MHz石英振荡器输入触点干燥或潮湿。
•电压范围:24 V至220 V,直流或交流。
电源
•电源:230 V±15%; 50/60 Hz。
保护
•电源上的磁热断路器。
•保险丝直流电源。
•如果输出电流超过所选范围的120%,报*灯和蜂鸣器。
•如果变压器未连接,则无法注入电流。 对电力变压器进行热保护,带报*灯。
•掉电时脉冲电流切断不复位。
•辅助电压输出保险丝:T5。
•除非V选择,否则不可调节,不可隔离电压。
外壳
•控制单元:带盖和手柄的铝合金外壳。
•电力变压器:铝合金外壳,带手柄和车轮。
重量和尺寸
控制单元
•KAM 2/5, KAM 5/12.5 and KAM 5/12.5G: 33 kg.
•KAM 10/25: 37 kg.
•尺寸: 300 x 620 x 260 mm.
电力变压器
•标号: one for KAM 2/5;
two for KAM 5/12.5, KAM 5/12.5G,and KAM 10/25.
•重量:
KAM 2/5: 70 kg.
KAM 5/12.5 and KAM 5/12.5G: 70 kg and 85 kg.
KAM 10/25: 104 kg and 125 kg.
•尺寸: KAM 2/5, KAM 5/12.5 and KAM 5/12.5G: 310 x 270 x400 mm;
KAM 10/25: 450 x 270 x 400 mm.
•变压器配有C形板,用于互连。
KAM系列初级电流注入测试系统标准配件:
每个KAM单元都配有以下附件:
•控制箱和变压器之间的互连电缆,长2米。
•主电缆
•电缆到旅行接触,2米长。
•操作手册。
连接到负载的电缆不作为标准附件提供。
KAM系列初级电流注入测试系统可选配件:
可根据要求提供以下连接电缆:
1.代码15085.由4根电缆组成,200平方毫米。
长度为0.5米,两端用环形端子端接,并带有2个螺丝驱动夹,将电缆锁定到杆上。要并联使用电缆,以便达到400平方毫米,并允许在所有类型的测试集达到6000 A峰值。
2.编号16085.由4根电缆组成,200平方毫米。 交叉截面长度为1米,两端用环形端子端接,并带有2个螺丝驱动夹,将电缆锁定到杆上。 要并联使用电缆,以达到400平方毫米,并允许在KAM-2/5上达到6000A峰值KAM-5 / 12.5和2000A。
3.代码17085.由4根电缆组成,200平方毫米。交叉部分长2.5米,两端用环形端子端接,并带有2个螺丝驱动夹,将电缆锁定到杆上。并行使用电缆,以达到400平方毫米,并允许在KAM-10/25上达到6000 A峰值,在KAM-5 / 12.5上达到2000 A。系列连接时,您将获得5米,您可以在KAM10/25上达到2000A。
4.代码18085.由4根电缆组成,200平方毫米。交叉部分长度5 m,两端用环形端子端接,并带有2个螺丝驱动夹,将电缆锁定到杆上。电缆可以并联连接,达到400平方毫米,所以可以在KAM-10/25上达到2000A。如果串联连接,则有10米,您可以在KAM-5 / 12.5上达到1000A。
5. 代码19085.除了上述电缆之外,展示由三根电缆组成的电缆组件,其中每根电缆由四对25平方毫米的双绞线组成:这种布置减少了电缆阻抗的电抗分量,并设计为在KAM上达到2000 A 5 / 12.5距离6米。 该套装配有2个螺丝驱动夹具,用于将电缆锁定到杆上。电缆可以根据设定的测试电流和与目标的距离,串联或并联连接。每根电缆的重量为15公斤,所以该组件为45公斤:如果电缆不能提起并分开拧紧到夹具上,则应考虑这一点。
6. 代码20085.由四条电缆组成的电缆组件,每个电缆,反过来,由四对25平方毫米的双绞线组成:这种布置减少了电缆阻抗的反应分量,并设计为在距离1.8米的KAM 5 /12.5G处达到3000A。 该套装配有2个螺丝刀夹将电缆锁定到酒吧。 电缆可以串联或并联,根据所需的测试电流和到目标的距离。
所有上述电缆都带有两个用于连接到杆的大电流螺丝驱动夹,具有以下特征:
•材质:铝。
•开启范围:5至60毫米。
•短路电流额定值:41 kA / 1 s。
•适用标准:EN 61230。
•将电缆夹上的导线上的孔,并将其拧紧。
KAM系列初级电流注入测试系统适用标准
电磁兼容
•指令号2004/108/ EC。
•适用标准:EN61326-1 + A1 + A2。
低电压指令
•指令n。2006/95/ EC。
•适用标准,对于I类仪器,污染等级2,安装类别II:IEC EN61010-1。
尤其是:
•介质刚度:1.4 kV,1分钟。
•绝缘电阻:>2Ω。
•接地电阻:<0.1欧姆
•分散电流:<5 mA。
•输入/输出保护:IP 2X。
•工作温度:0 - 50°C; 储存:-25°C至70°C。
•相对湿度:5 - 95%,不凝结。
码 | 模块 |
30084 | KAM 2/5数字保持兼容连接电缆: |
16085 | 4根200平方毫米的电缆并联,1米长(最大2000A) |
15085 | 4根200平方毫米的并联电缆,0.5米长(6000A最大5秒) |
80085 | KAM 5 / 12.5数字保持兼容连接电缆: |
17085 | 4根200平方毫米的电缆并联,长2.5米(最大2000A) |
19085 | 1组3根电缆,其中每根电缆由4对25平方毫米双绞线组成,长6米(最大2000A) |
16085 | 4根200平方毫米的电缆并联,1米长(6000A最大5秒) |
50085 | KAM 5 / 12.5-G数字保持兼容连接电缆: |
20085 | 1组4根电缆,其中每根电缆由4对25平方米的双绞线组成。 它们可以串联连接或长180米(最大3000A) |
15085 | 4根200平方毫米的并联电缆,0.5米长(6000A最大5秒) |
60086 | KAM 10/25数字保持兼容连接电缆: |
18085 | 4根200平方毫米的电缆并联,长5米(最大2000A) |
17085 | 4根200平方毫米的电缆并联,长2.5米(最大2000A) |
