意大利ISA T3000初级电流注入测试系统由爱仪器仪表网代理，本产品用于执行变电站调试中要求的主要测试。是变电站调试和维护期间的所有测试操作的独特解决方案。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

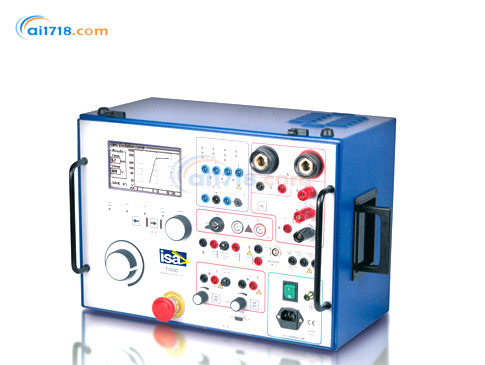

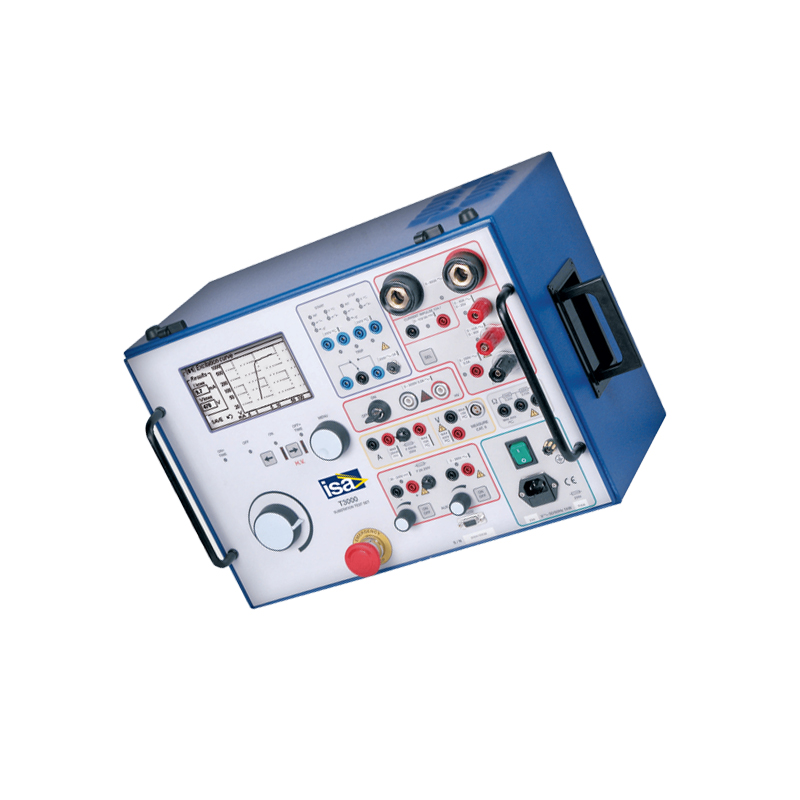

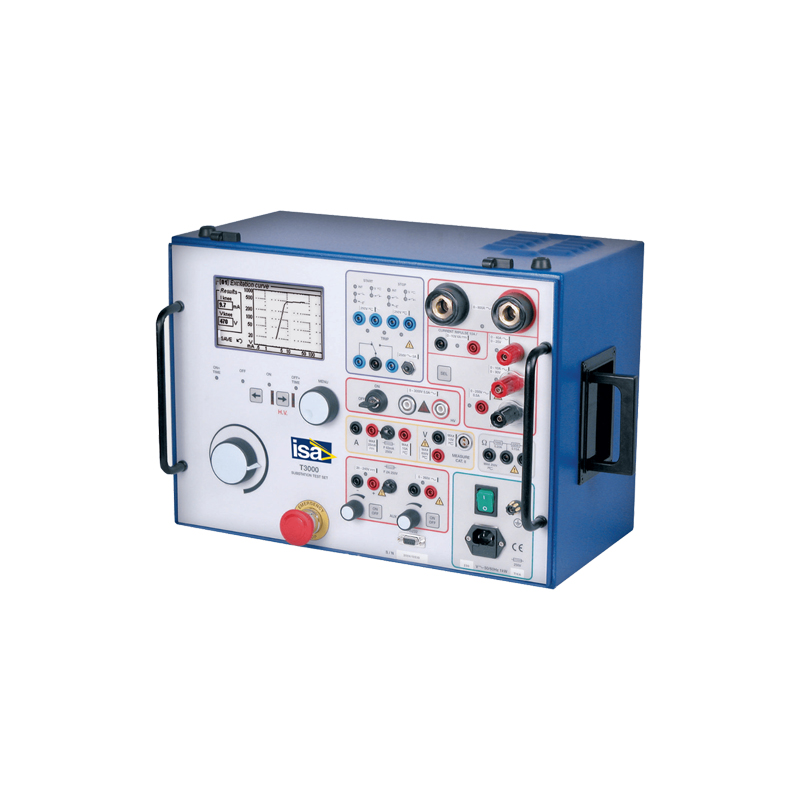

T3000初级电流注入测试系统简介：
•T3000初级电流注入测试系统设计用于执行变电站调试中要求的主要测试。
•T3000允许对电流互感器、变压器、力变压器、保护继电器、电能表和换能器进行不同的测试和测量。
•T3000是变电站调试和维护期间的所有测试操作的独特解决方案，因为它允许执行过电流继电器，电流和电压互感器的测试。
•T3000还集成了功能强大的万用表和相位角计及示波器功能。

T3000初级电流注入测试系统特点：
•变电站设备的多功能一次测试系统，如：电流，电压和电力变压器，各种保护继电器，电能表和换能器
•主注射测试功能
•3000 V AC高电压测试
•产生高达800 A（高达4000A的高电流增压选项）
•微电流表功能（可选）：*大400A直流
•RS232接口用于pc连接
•将测试结果存储在T 3000本地存储器中（*多500个结果）
•紧凑轻巧

T3000包含三台独立发电机：
•主发电机它有六个输出：高交流电流; 低AC当前; 低直流电流; 当前冲动; 高交流电压; 低交流电压。
•辅助交流电压发生器：它产生一个独立的，相位可调AC电压。
•辅助直流电压发生器，供给继电器进行试验。

所有输出可在大型图形LCD显示屏上进行可调节和计量。通过多用途控制旋钮和图形LCD显示，可以进入MENU模式，允许控制所有功能，并使T 3000成为*强大的测试设备，具有手动和自动测试功能，并具有通过RS232接口将测试结果传输到PC。这些结果可以通过功能强大的TDMS软件进行记录，显示和分析，该软件可以从包含WINDOWS 98的所有WINDOWS版本开始运行。附加功能有：
•示波器功能：可以显示电流和电压波形;
•两个独立的测量输入，用于电流和电压，每个具有高和低输入;它们允许测量CT或VT输出或任何其他来源;
•可选的热敏打印机立即打印CT饱和曲线和其他测试结果;
•辅助输出触点，按照START和STOP输入，可以模拟断路器。
•仪器安装在一个可运输的铝合金箱体内，该箱子带有可拆卸的盖子和手柄，便于运输。

T3000初级电流注入测试系统技术参数：
发电机有六个输出：高交流电流; 低交流电流; 低直流电流; 当前冲动; 高交流电压; 低交流电压。通过旋钮执行输出调整。以下规范适用于这些输出的单独使用。

高交流电流输出
应用：
•CT测试：比例，极性，BURDEN
•主注射
•继电器测试：电机（高功率）和数字（低功率）
T3000初级电流注入测试系统-1

低交流电流输出应用：
•CT测试：BURDEN，二次侧。 VT测试：过流保护。过流继电器测试。

高功率范围
T3000初级电流注入测试系统-2

低压范围

低直流电流输出
应用：
•CT测试：抗电阻，耐电压。 PT测试：TAP-CHANGER接触电阻
T3000初级电流注入测试系统-4

电流脉冲输出
应用：
•CT测试：具有脉冲方法的极性测试
- 电流范围：从0到10 A峰值。

高交流电压输出
有两种版本可供选择：3000V或1200V输出。
应用：
•CT测试：激励曲线，电压耐受。
•VT测试：比率，极性，电子电压

变压器
PT测试：每比例比例

3000 V版本
应用：1A CT
T3000初级电流注入测试系统-5

1200 V版本
应用：5A CT
T3000初级电流注入测试系统-6

低交流电压输出
应用：
•CT测试：电压比例，饱和曲线
T3000初级电流注入测试系统-7

辅助交流电压应用：
继电器测试
T3000初级电流注入测试系统-8

相位移相器
•相位调整：通过多功能旋钮。
•相角范围：0°至360°。
•调整分辨率：1°（1度）。

频率和频率变化率发生器
•频率范围：40Hz至500Hz。
•频率调节：1 mHz，通过控制旋钮。
•频率范围：从0.01Hz / s到99.99Hz / s。

Auxiliary DC Voltage
•直流电压范围：130 V或240 V.
•直流电压功率：全范围90 W，连续工作，电流极限为0.9 A @ 130 V和0.45 A @ 240 V.

计时器
可用测量：
•定时器启动：在测试开始时，或通过外部接点;
•测量START和STOP之间经过的时间;
•当前世代流逝的时间。
•时间可以以秒或周期计量。

输入：无电压或电压。
可编程电压阈值：24 V或80 V.
测量范围，以秒为单位：从0到9.999秒; 10.00至99.99秒; 100.0～999.9秒; 1000到9999 s。
测量范围，周期：从0到1000.0个周期; 从1000到500,000个周期
计数模式：这种模式是预测能量的测试
*大输入频率：10 kHz。

辅助二进制输出
接触范围：5 A; 250 V AC; 120 V DC。

测量部分
输出测量
•电流和电压AC和DC输出测量精度：±0.5％。
T3000初级电流注入测试系统-9

以下测量由T 3000生成输出计算：
T3000初级电流注入测试系统-10

相位角测量精度：1°。频率精度：1mHz。

外部输入测量电流测量
两个输入：20 mA AC或DC或10 A AC。
精度：0.5％

电压测量
两个输入：10 V或600 V，AC或DC。
精度：0.5％

T3000上可用的其他测量值，由外部输入计算。
T3000初级电流注入测试系统-11

比率测量精度
•比例：0.1～9999; 0.5％典型; 1％*大误差。

电阻
•高达250欧姆; 0.5％典型; 1％*大误差。

示波器功能
•T2000具有附加的示波器功能，允许显示电流和电压波形。
T3000初级电流注入测试系统-12

图形显示
大图形显示具有以下特点：
•像素：240x128;
•背光颜色：白色;
•LCD类型：FSTN;
•查看面积：135x80毫米。

本地内存
测试结果可存储在T3000本地存储器中（*多可存储500个结果）。在测试结束时，设置和测试结果可以传输到TDMS提供的PC上。
该软件可以保存测试结果并进行检查。可以从存储器存储和调用测试设置。
*多可以存储和调用10个设置。

TDMS软件
当连接PC时，可以使用TDMS创建设置并传输到T3000。
TDMS是一个用户友好的软件，允许通过图形界面来控制T3000的设置并下载测试结果。 TDMS也是一个强大的报告编辑器，允许创建可以Access格式导出的测试报告。

其他特点
接口：串行RS232; 波特率为57600波特
市电供应：230 V±10％; 50-60Hz，或110V±10％;50-60 Hz; 在订单中指定。（电源电压低于220V时有功率降低）。
尺寸：455（W）×325（D）×290（H）mm。
重量：34公斤。

T3000配有以下项目：
用户手册;
备用保险丝（5号），T16A;
软件TDMS与用户手册。
一套连接电缆，包括在带有轮子和手柄的合适的运输箱中。
