奥地利OMICRON CPC100一次注入测试系统由爱仪器仪表网代理，CPC100用于变电站调调试和维护的多功能一次测试系统。可以完全取代功能单一的测试设备。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

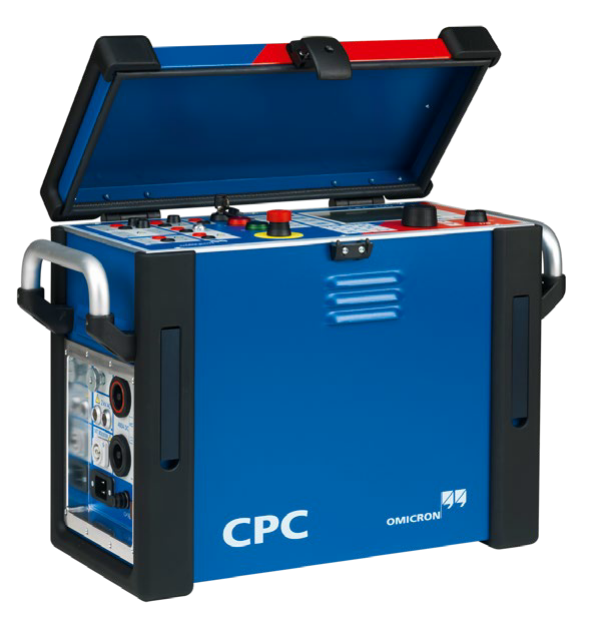

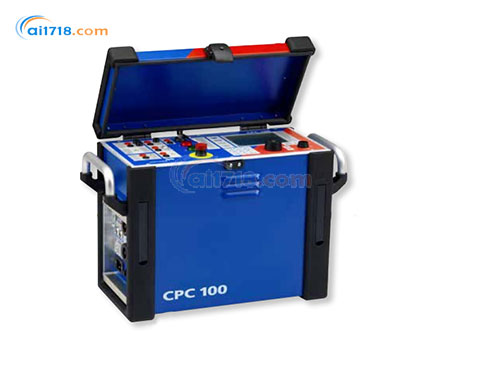

CPC100一次注入测试系统简介：
•CPC100用于变电站调调试和维护的多功能一次测试系统
•电力变压器、电流互感器、电压互感器、旋转电机、接地系统、线路和电缆以及断路器上的测试均可通过 CPC100 执行。
•已获专利的 CPC100一次注入测试系统可以完全取代功能单一的测试设备。这将大大降低培训和运输成本，同时缩短测试时间。因此，CPC100 是进行变电站设备调试和维护的理想测试仪。
•CPC100是使用众多附件的基础。这些附件可辅助进行更多应用，例如功率/介损因数测量以及线路和接地阻抗测量。

CPC100一次注入测试系统功能：
•OMICRON CPC100*大可以输出 800 A 的电流或者 2000 V 的电压，*高输出功率为 5 kVA，交流信号的频率调节范围为15-400 Hz，或者输出*大 400 A DC 的电流
•出色的抗干扰能力，可以测量非常小的信号
•运输方便（只有 29 kg）- 非常适于现场测试
•有测试模板，自动生成测试程序和测试报告

•通过使用增流器或者升压器可以输出*大 2000 A的电流或者 12 kV 的电压

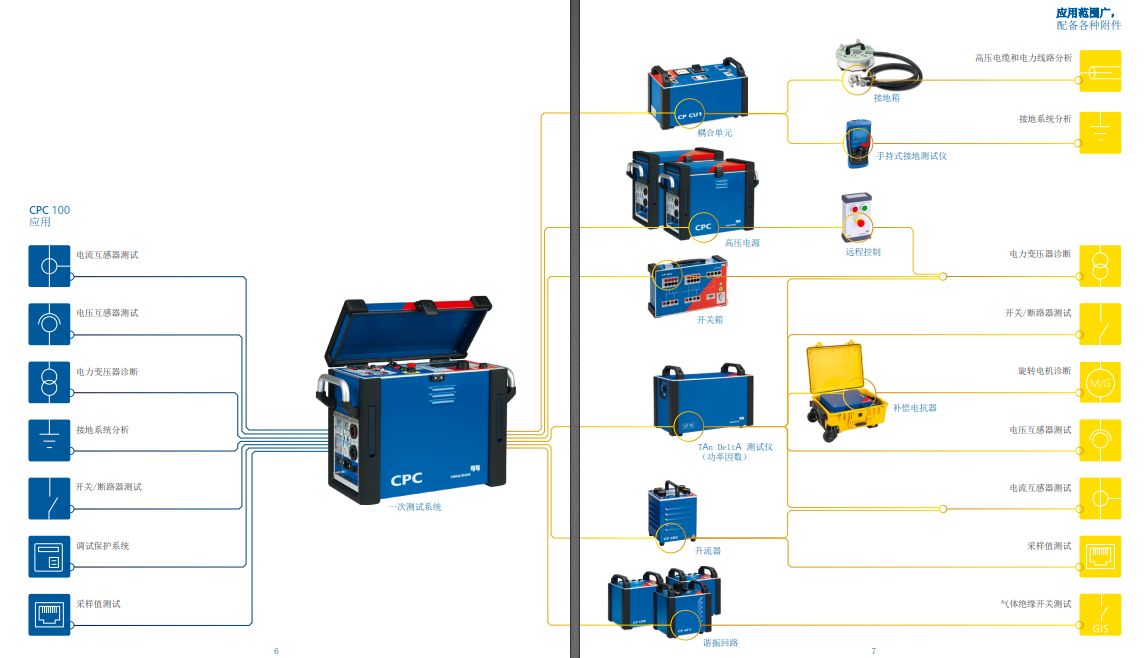

CPC100一次注入测试系统应用：

OMICRON CPC100测试电流互感器（CT）

•变压器匝比

•绕组直流电阻

•动态电阻 (DRM)

•励磁电流

•短路阻抗/漏抗

•去磁

OMICRON CPC100测试电压互感器（VT）

•变比、负载和极性

•相位和幅值误差

•磁化曲线

•绕组电阻

•二次负载

•介质耐受电压（2 kV AC）

•VT 回路完整性

OMICRON CPC100测试变压器

•变比

•绕组电阻

•分接头测试

•磁化电流

•短路阻抗

•变压器去磁

OMICRON CPC100测试线路和电缆

•阻抗（k-系数）

•互感

OMICRON CPC100测试接地系统

•接地阻抗

•跨步电压和接触电压

OMICRON CPC100测试断路器

•接触电阻

CPC100一次注入测试系统,CPC100,OMICRON CPC100

CPC100一次注入测试系统解决方案：

•CPC100一次注入系统电力变压器测试

电力变压器是输配电领域的核心节点。正因如此，其状态对于电力系统的可靠、无故障运行非常重要。任何形式的故障都可能造成严重的后果。所导致的电网局部过负荷也可能会造成有重大影响的供电问题和发电问题。绝缘的彻底故障还可能会造成人员伤害以及财产的重大损害。

在经过了一定年份的运行之后进行预防性的更换在经济上通常都不是可行的解决办法，因为这类设备的更换所带来的相应成本费用非常高，而且设备的老化状态也与变压器的运行条件相关。所以，基于状态的或者定时的设备测试与诊断都已经发展成为更好的办法。

因此，针对于电力变压器的测试与在线监测，我们开发了多种解决方案，这些系统都符合相关国际标准的要求，诸如 IEC 60270、IEC 60076-1、IEC 60076-3、IEC 60076-11、IEEE Std C57.12.00、IEEE Std C57.12.90、IEEE Std C57.113、IEEE Std C57.124 以及 IEEE C57.127。

•CPC100一次注入系统仪用互感器测试

计量用途的仪用互感器必须要有很高的准确度，*高可达到 0.1 级，以保证计费的准确。因此有必要对这些仪用互感器定期进行检查和校准。

保护用的互感器为保护继电器提供信号，也必须要在额定电流一定倍数的电流状态下准确工作。定期检查可以保证仪用互感器以及其所连接的继电器在系统发生故障的时候能够做出快速而正确的响应，*大可能地保证供电安全性。

互感器测试的重要性通常都被低估了。在互感器*投入使用之前进行测试可以大大地降低诸如计量用互感器和保护用互感器弄混、或者接线混淆这样的风险。同时也可以便利地发现互感器的内部损伤（例如运输过程中造成的伤害）。还可以早期发现互感器的内部变化，例如绝缘老化带来的变化。

我们的测试系统可以完成互感器的高精度自动测试与评估，对于电流互感器，测试所依据的是 IEC 60044-1、IEC 60044-6、IEC 61869-2、IEEE C57.13 和 IEEE C57.13.6 标准；对于电压互感器，测试所依据的是 IEC 60044-2、IEC 60044-5、IEC 61869-3、IEC 61869-5、IEEE C57.13 和 IEEE C57.13.6 标准；对于组合互感器，测试所依据的是 IEC 60044-3 和 IEC 61850 标准。

•CPC100一次注入系统开关装置 / 断路器测试

核心元件为母线、隔离开关和断路器的开关设备是电能网络的分配节点。与常规的户外开关设备相比，气体绝缘开关（GIS）是能够节省空间的替代选项。与空气相比，压缩气体（通常是 SF6）显著地提升了绝缘强度，对地绝缘距离因此可以大大地减小。

断路器是特别重要部件，需要有比较好的维护措施，因为其中有多个可移动部件。大多数情况下，它们都多年保持静止不动，而在发生故障的时候，它们需要在几个毫秒的时间内可靠地分断几千安培的电流。母线和隔离开关的连接和传动节点都易于出现问题，需要定期测试。

高电压对设备所使用的材料带来了电气压力。因此建议进行绝缘测试。理论上讲，GIS 系统的测试只需要与其他系统相同。不过，由于接触通常都非常困难，所以需要采取特殊的办法。

•CPC100一次注入系统电缆测试与监测

高压电缆用于为人口稠密地区或者为海上设施供电。要保证供电安全，供电电缆*必须要在几十年的时间里无故障运行，并且所需要的维护工作要很少或者不需要维护。

对电缆及其附件的状态进行评估的诊断措施并不多。除了高压局部放电测试之外，介质测量方法也可以用于检查电缆绝缘的状态，例如功率因数/介损因数、电容、介电响应的测量。在不同位置测量温度和油压也能反映当前的电缆负荷状态。

对电缆的这些参量进行在线监测是绝缘状态持续评估的有效方法，尤其是怀疑电缆有问题的时候或者在整个运行期间对绝缘状态的检查。

我们满按照相关的国际标准为用户提供各类在线和离线方式的测试与监测解决方案，保证电缆及电缆附件的可靠运行并延长其使用寿命。

•CPC100一次注入系统旋转电机测试与监测

旋转电机（例如发电机和电动机）是发电和工业应用中非常重要的设备。电机的可靠性和可用性对于确保电源的可靠、稳定至关重要。由于意外断电和设备本身可能发生的损坏导致的过早失效，可能会造成严重的经济损失。为了有效地进行计划维护，有必要了解有关元件何时需要维修或更换的准确状态信息。

正如其他高压设备一样，发电机和电动机中的绝缘系统受制于老化过程。过度老化可导致设备故障，因此在电机的整个使用寿命期间，了解其绝缘状态非常重要。

在调试和验收测试以及旋转电机的运行维护期间，所执行的多种离线和在线诊断方法支持可靠的绝缘状态评估。这些诊断方法包括介损/功率因数测量、局部放电、耐压测试以及绝缘电阻/极化指数。此外还有其他可在定子、定子铁心和转子上执行的常规电气测试，能够为您提供完整的电机状态评估。

针对所有这些诊断方法，我们为您提供了相匹配的测试和监测解决方案。借此，您可以在各种电机上执行快速、准确的状态评估，以便迅速确定潜在的问题和风险。

•CPC100一次注入系统输电线路测试

对于距离保护动作的可靠性和选择性来说，正确的线路参数至关重要。有了正确的线路参数，也可以在线路上的事件发生之后通过故障录波分析来确定准确的故障位置。线路参数包括正序阻抗、零序阻抗和 k 系数。对于双回线路或者多回线路，还需要有互感阻抗。

这些参数通常都是通过系统计算得出的，而这些计算出来的参数并不代表实际的线路参数值，因为土壤的特性是未知的，例如土壤电阻率、水管或者其他类型的掩埋导体等，存在各种不同的情况。计算出来的数据与实际线路参数之间的差别*可能导致距离保护出现欠越和超越的误动作。甚至于导致发生停电事故以及电网失稳。

我们所提供的解决方案，可以快速而安全地测定出所需要的线路工频参数。

•CPC100一次注入系统接地系统测试

接地系统可以把电气系统的中性点恰当地连接到大地电位。在发生单相对地故障的时候，电流经过接地系统流回到中性点，这个接地系统的电阻值越低越好。这个电流会造成整个接地系统对大地电位的电位上升。

相关的标准（例如 IN VDE 0101、CENELEC HD637S1、IEEE Std 80-2000 和 IEEE Std 81-1983）定义了电位上升的*大值，这个*大值与系统单相故障的*长持续时间相关。这些标准也提到了变电站内部和变电站周围的*大允许跨步电压和接触电压限值。如果跨步电压和接触电压超过了*大允许值，单相故障可能会对人和动物造成伤害，甚至于造成致命的伤害。

我们所提供的测试解决方案可以安全、快速而且可靠地测定接地系统的阻抗以及变电站内部和变电站周围的跨步电压和接触电压。

订货信息

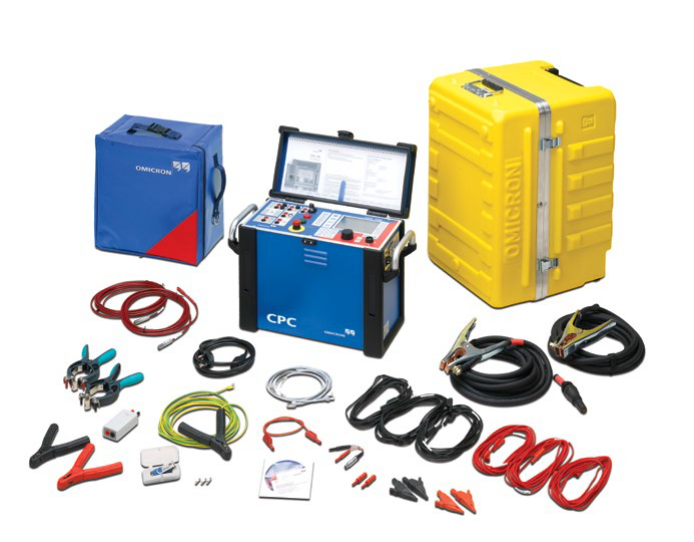

CPC100套装

套装	说明	订货号
CPC100 基本套装	该套装包含 CPC100 以及对一次设备执行基本检查所需的所有附件。	VE000601
CPC100 标准套装含 CPC100 基本套装	该套装包含 CPC100 以及对仪器和电力变压器执行常见电气测试所需的所有附件。	VE000611
CPC100 增强套装含 CPC100 标准套装	除标准套装外，还提供强大的变电站调试工具。	VE000621
CPC100 变压器测试系统	该套装包含 CPC100、CP TD12 以及对电力变压器执行常见电气测试和功率/介损因数测量所需的所有附件。	VE000633
CPC100 线路阻抗测试系统	该套装包含 CPC100、CP CU1、CP GB1 以及执行阻抗测量以确定距离保护继电器设置所需的所有附件。	VE000602
CPC100 旋转电机测试系统	该套装包含 CPC100、CP TD15、CP CR600 以及对旋转电机执行常见电气测试和功率/介损因数测量所需的所有附件。	VE000635
CPC100 PF/DF 测试系统	该套装包含 CPC100、CP TD12 以及对所有设备执行功率/介损因数测量所需的所有附件。	VE000632

CPC100升级选项

套装	说明	订货号
CP TD12 升级选项	用于将您现有的 CPC 100 扩展为 12 kV 功率/介损因数测试系统的升级选项。	VE000638
CP TD15 升级选项	用于将您现有的 CPC 100 扩展为 15 kV 功率/介损因数测试系统的升级选项。	VE000639
CP CB2 升级选项	用于搭配 CPC100 使用、支持高达 2000 A 测试电流的升级选项。	VEHZ0630
CP SB1 升级选项	用于将您现有的 CPC100 标准套装扩展为全自动化变压器系统的升级选项。	VEHZ0692
CP CU1 和 CP GB1 升级选项	用于将您现有的 CPC 100 扩展为线路阻抗测量测试系统的升级选项。注：CP 序列测试卡需单独订购（订货编号：VESM0635）	VEHZ0671
接地阻抗与跨步电压和接触电压装置	该套装用于测量变电站的接地阻抗与跨步电压和接触电压。包含手持式接地测试仪 HGT1 和附件。	VEHZ0708
用于现有 CPC 的 CPC 同步升级选项	该升级选项包含 TRC1，可同步*多三台 CPC，为高压应用提供强大的电源。	VEHO0648
用于新 CPC 的 CPC 升级选项	该升级选项包含 TRC1，可同步*多三台 CPC，为高压应用提供强大的电源。	VEHO0649
CPC80	该从属装置包括用于同步 CPC 的附件。注：仅 CPC100 可用作主从装置。	VE000649
CP RC1 升级选项	用于以高达 123 kV 的额定电压对气体绝缘开关 (GIS) 进行高压测试的升级选项。	VEHZ0760
CP RC2 升级选项	用于以高达 145 kV 的额定电压对气体绝缘开关 (GIS) 进行高压测试的升级选项。	VEHZ0770
CPOL2 升级选项	用于检查 CT 或 VT 二次接线极性的升级选项。	VESM0645
CP TC12 升级选项	用于确定绝缘液体（例如变压器油）的功率/介损因数和介电常数的升级选项。与 CPC100 和 CP TD12/15 搭配使用。	VEHZ0601
CP DB1 升级选项	用于在绕组电阻测量后对电力变压器进行快速放电的升级选项。	VEHZ0695
CP CR600 升级选项	用于搭配 CPC 100 和 CP TD15 对旋转电机进行功率/介损因数测量的升级选项： 25 H 补偿电抗器 50 H 补偿电抗器 100 H 补偿电抗器	VEHZ0593 VEHZ0594 VEHZ0595
PTM *版升级选项	用于根据引导式工作流程操作 CPC 的升级选项，具体视可用软件许可而定。	VESM0671
用于 HGT1 的*版 PTM 升级选项	接地阻抗以及跨步电压和接触电压装置的升级选项，用于通过 HGT1 使用引导式 PTM 工作流程。	VESM0626
PTM 数据同步“现场” 升级选项	单独的数据同步和备份模块：可供多3 个用户可供多10 个用户可供*多25 个用户 1 个用户升级	VESM0677 VESM0678 VESM0679 VESM0680
PTM 数据同步“云” 升级选项	单独的数据同步和备份模块：可供多3 个用户可供多10 个用户可供*多25 个用户 1 个用户升级	VESM0681 VESM0682 VESM0683 VESM0684

CPC100安全附件

套装	说明	订货号
SAA1	蜂鸣器适配器	VEHZ0786
SAA2	可串联安全附件（多达六个信号灯），用于标记测试区域，包括紧急按钮和可选声响信号	–*
SAA3	3 位远程紧急开关，带连接线缆（15 m / 49 英尺）	VEHZ0688

CPC100规格
电源和机械参数
单相，额定 9	100 V AC - 240 V AC, 16 A
单相，允许范围	85 V AC - 264 V AC (L-N 或者 L-L)
频率，额定	50 / 60 Hz
功耗	< 3500 VA（在 < 10s 的时间之内 < 7000 VA）
接口	IEC320 / C20
尺寸 (W x H x D)	468 x 394 x 233 mm (18.4 x 15.5 x 9.2 in) ，有盖，不含拉手
重量	29 kg / 64 lbs （无保护盖的箱体）
EMC	EN 50081-2, EN 55011, EN 61000-3-2, FCC Subpart B of Part 15 Class A, EN 50082-2, IEC 61000-4-2/3/4/8, CE conform (89/336/EEC)
安全性	EN 61010-1, EN 60950, IEC 61010-1, 在经过 EN ISO 9001 认证的公司制造和测试
满足	IEEE 510, EN 50191, VDE 104
冲击	IEC68-2-27（运行），15 g/11 ms，半波正弦
振动	IEC68-2-6（运行），10 - 150 Hz，加速度 2g 连续（20 m/s2）；每轴 10 个周波
CPC100 和 CPC100 附件的环境条件
运行温度	-10 °C - +55 °C /+14 °F - +131 °F
存储温度	-20 °C - +70 °C / -4 °F - +158 °F
湿度范围	相对湿度 5 – 95%，无凝露
