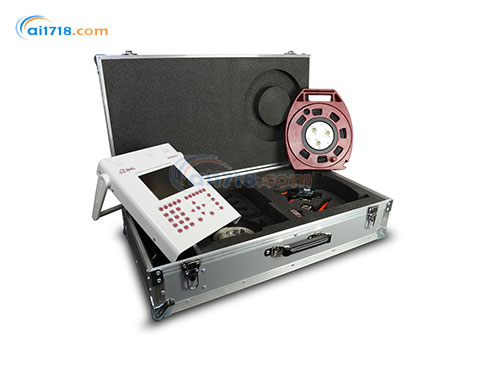

• SFRA45 便携式扫频响应分析一套完整的SFRA测试系统
•独立高精度变压器分析
•*的宽带精度:基本0.02dB,具有*的高频性能
•宽频率范围:5Hz至45MHz
•全彩色VGA显示器:使工程师无需PC即可在现场执行和存储测量数据
•包括PC软件:远程控制,表格,图形和结果的数据库管理
•相位精度:基本0.05度
•多功能的接口:标准RS232,USB和LAN
•LCR模式:功能齐全的LCR仪表可测量变压器的LCR参数
•各种测量模式:FRA,RMS,LCR,SCOPE
•符合IEC60076-18:完全符合IEC60076-18(扫频变压器分析标准)
•CH1 + CH2输入,50Ω或高阻抗
•5.7“全彩屏幕
•坚固的金属外壳非常适合现场使用
•使用或不使用PC进行测量,都可在屏幕上查看
•FRA, LCR, RMS 和SCOPE 模式
•输入变压器细节的键盘完全符合IEC60076-18
•简单的用户界面,能够查看扫描的图形,实时和表格视图
• SFRA45 在单个封装中提供了高精度和便携性。
•Newtons4th与市场上*受尊敬的电力变压器制造商之一一起工作,提供全面的配件,包括快速,易用,可靠和可重复测量所需的所有配件。
SFRA测试分为4步
•*步 连接导联和零点检查
延长电缆卷筒,将Gen和CH1连接到钳位1,CH2连接到钳位2.连接钳位并在整个扫描范围内检查0dB
•第二步 连接到变压器
•第三步 从前面板或通过SFRAComm软件运行直接扫描
设置扫描并在DUT菜单中输入变压器参数,将扫描保存到 SFRA45 的1GB内部存储器中(数据可以保存为XML格式并稍后导入到SFRAComm中)
•第四步 远程控制并直接记录到软件或稍后传输数据

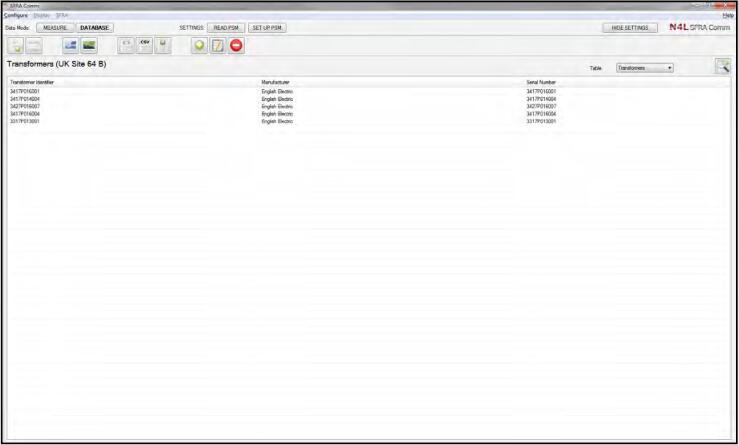

SFRAComm软件提供了一个数据库工具来比较大量的扫描结果
SFRA45扫频响应分析仪特点:
使用 SFRA45 减少测试时间
•无需使用PC来比较变压器扫频图像,SFRA45 减少了测试时间,使工程师能够在比以前更短的时间内完成测试。SFRA45 能够利用存储在内部存储器或USB记忆棒上的现有结果,并在现场测量时用作参考。如果发现问题,可以通过逐点比较实时图来中断测试而不浪费任何时间。

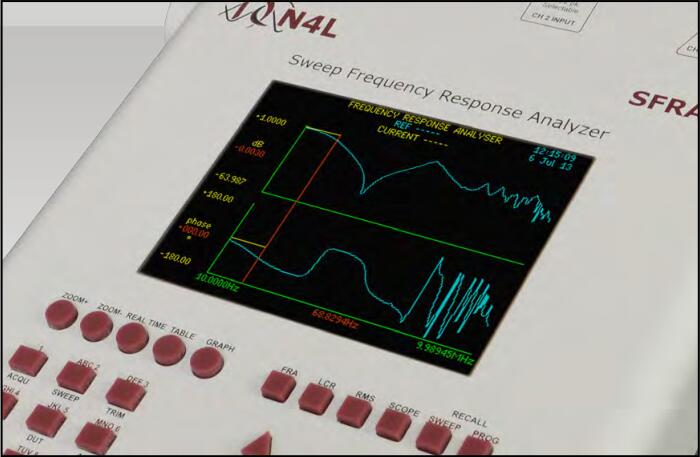

上面的图片说明了在扫描过程中比较绘图的能力,参考图用蓝色显示,并从内部存储器中调用出来。这使得工程师能够立即检测出图中的任何差异,从而使工程师随时准确取消测试。
•定制设计的N4L SFRA连接系统是N4L独有的。 与*的变压器制造商一起开发的N4L连接系统包括2个坚固的夹具,夹具设计用于满足套管尺寸的所有工作场地,并具有*高质量的嵌入式安装BNC连接器。
放大更多细节
•工程师可以放大扫描得出的部分图像,以便在扫描期间或扫描之后更详细地检查图中的任何差异。这可以在变压器扫描中尽早诊断变压器故障,而不需要PC。SFRA45 不是在通用操作系统上运行,而是基于在现场更可靠的嵌入式软件,尤其是作为独立仪器使用时。
在现场使用简单

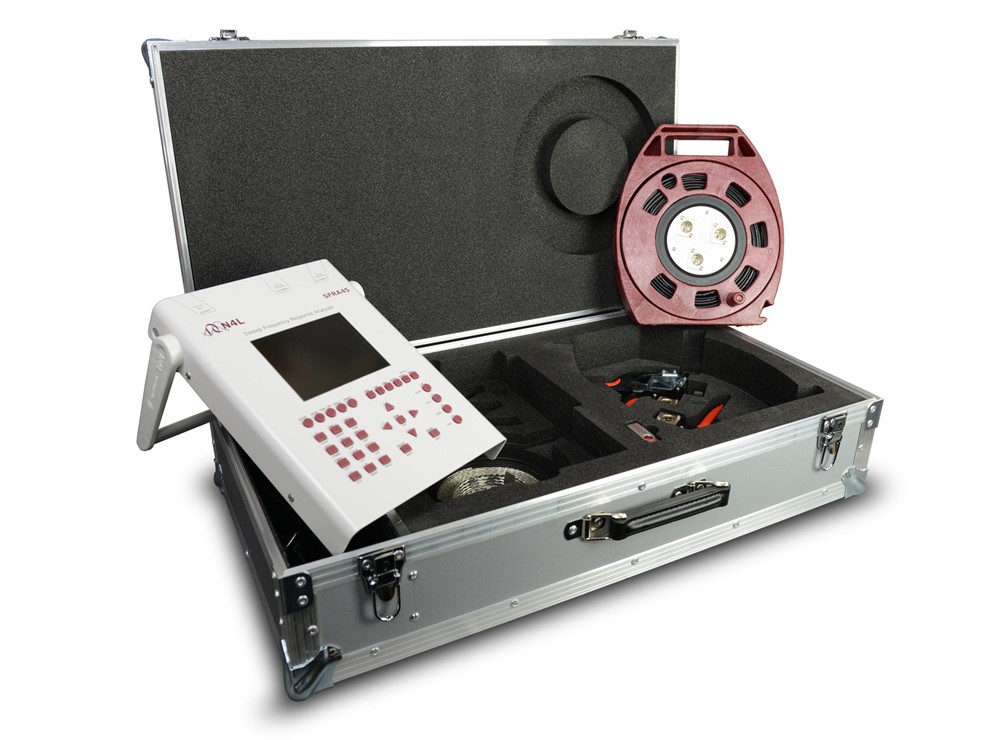

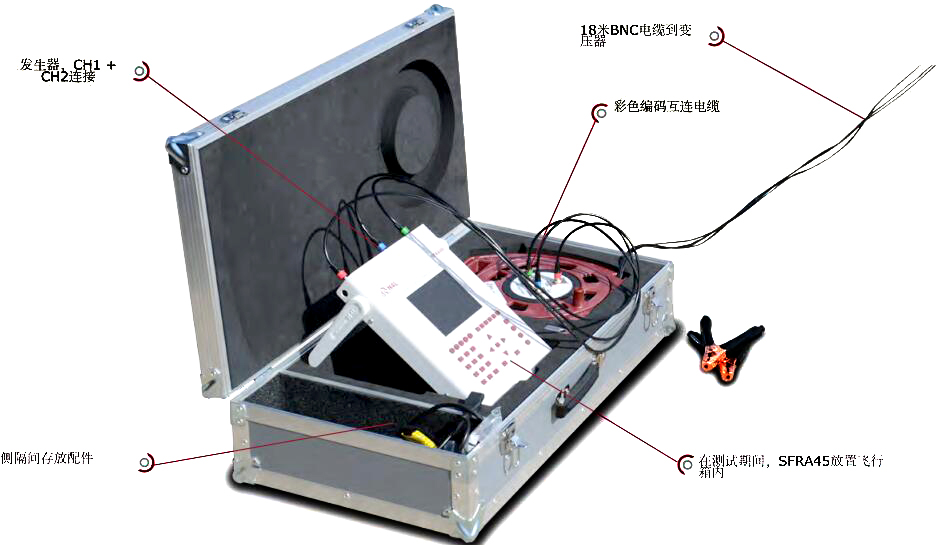

• SFRA45 测量系统包括颜色编码互连引线和“N4L电缆存储卷轴”。 这有助现场快速安装测试。 SFRA45 和电缆卷筒的设计使其可以在坚固的飞行箱中使用,从而确保测试设备在有时具有挑战性的现场环境中保持清洁。
建立连接
•SFRA测量的一个重要方面是与变压器具有良好的连接。 N4L已经开发出使用*高质量材料的坚固,易于使用的SFRA衬套夹具,以确保每次连接都是可靠的 。符合IEC60076-18
• SFRA45 及其附件和软件符合IEC60076-18国际标准对于电力变压器的扫频分析的测试要求。
变压器故障诊断
•根据DLT-911/2004,SFRAComm软件提供了出色的故障诊断帮助,从复杂的数据库(包括多种搜索选项)到自动故障诊断算法,还为更有经验的用户提供了出色的图形功能。

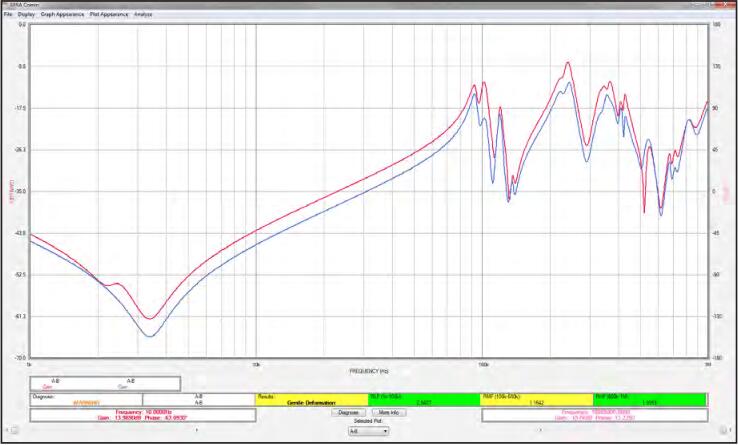

如下图所示,SFRAComm提供简单,快捷和用户直观的变压器扫描诊断。用户可以从内置数据库中过滤掉不需要的扫描,并在一张图上选择*多9次扫描。
SFRA45测量规范 | |
频率响应分析仪 | |
测量 | 振幅,增益(CH1 / CH2,CH2 / CH1),增益(dB),偏移增益(dB),相位(°) |
频率范围 | 5Hz - 45MHz |
以dB为单位的增益 精度 |
0.02dB <50kHz 0.02dB + 0.05dB/MHz < 5MHz 0.1dB + 0.04dB/MHz < 45MHz |
相位精度 |
0.05° < 10kHz 0.07° + 0.0009°/kHz < 5MHz 5.05° + 0.0001°/kHz < 45MHz |
频率源 | 发生器 |
测量 | 实时DFT,没有丢失的数据 |
速度 | 每秒*多100个读数 |
过滤 | 从0.2秒可选 |
分辨率 | 5 or 6 位 |
输入阻抗 | 50欧姆或1M欧姆高阻抗(可选) |
动态范围 | 120dB |
LCR测量仪 | |
功能 | L,C,R(AC),Q,Tan Delta,阻抗,相位串联或并联电路 |
频率范围 | 5Hz - 5MHz |
电流分流 | 50R内部或外部 |
范围 |
电感 电容 电阻 |
准确性 | 0.5% + 2%/MHz |
扫描能力 | 所有AC功能 |
阻抗范围 | 100mOhm到100kOhm |
真有效值电压表 | |
通道 | 2(以地为参考) |
频率范围 | 5Hz -5MHz |
测量 | AC RMS,峰值,CF,浪涌,dBm |
基本的准确性(AC) |
0.05%范围+ 0.05%读数+ 0.1mV <1kHz 0.15%范围+ 0.15%读数+ 0.1mV <10kHz 0.5%范围+ 0.5%读数+ 0.025%/ kHz + 0.4mV <5MHz |
信号发生器r | |
类型 | 直接数字合成,单频或扫频 |
频率 | 5Hz至45MHz |
波形 | 正弦,正方形,三角形,匝道,白噪声 |
准确性 | 所有温度范围内的频率为5ppm幅度±5%<10MHz,幅度±10%<45MHz |
阻抗 | 50 Ohm ± 2% |
缩放 | 1x10^-9 to 1x10^9 |
输出水平 | 50mVpk to 10Vpk |
输入范围 | |
输入 | 2 x 10Vpk |
连接器 | 接地参考BNC |
耦合 | AC |
*大输入 | 来自地球的10Vpk |
输入范围 | 峰值测距3mV,10mV,30mV,100mV,300mV,1V,3V,10V |
缩放 | 1x10^-9 to 1x10^9 |
测距 | 全自动,或手动 |
输入阻抗 | 50欧姆或1M欧姆高阻抗可选 |
系统规格 | |
扫描 | |
功能 | FRA,阻抗 |
步数 | 高达2000 步 |
窗口 | 日志间隔50MS |
内存 | 1 GB内部或外部USB |
一般 | |
显示 | 5.7“¼VGA彩色高亮度背光 |
尺寸仪器 | 305hx230wx45d毫米的“平板式” |
重量仪器 | 2.7kg |
尺寸运输箱 | 760mm x 420mm x 150mm |
重量(包括仪器在内) | 14.9kg |
程序存储 | 100,位置1加载上电 |
扫描存储 | 2000,扫描功能中的所有参数 |
远程操作 | 控制和数据 |
温度 | - 5至50°C环境温度,20至90%不冷凝 |
电源 | 9–18v @ 3A,AC适配器或12V DC汽车或外部电池 |
质保 | 3 年 |
配件 | |
仪器配件 | |
探头 | 2x 探头 |
信息 | 3x BNC到BNC(输出,CH1,CH2),RS232,电源 |
软件 | CommView, SFRACoMM |
文档 | 校准证书,用户手册 |
Newtons4th SFRA SFRA变压器连接系统 | |
衬套夹 | 2x衬套连接夹 |
BNC电缆卷筒 | N4L 18米电缆盘(信号,CH1,CH2) |
接地钢带 | 2个5米接地钢带 |
接地夹子 | 2x |
备用接地钢带 | 2x 500mm |
USB Stick | 2 GB |
接口 | |
RS232 | 波特率为19200,RTS / CTS流量控制 |
USB | USB Port |
LAN | 10/100 Base-T以太网自适应RJ45 |
英国N4L(牛顿) SFRA45扫频响应分析仪说明文档 |
-
