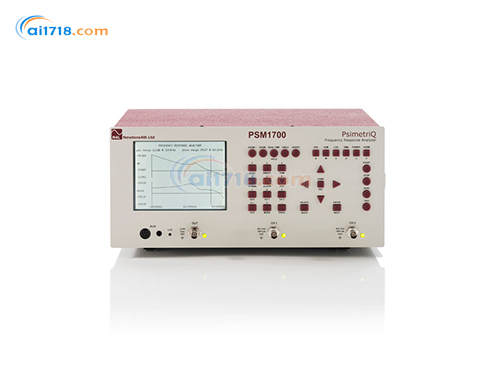

英国N4L(牛顿)PSM1700频谱分析仪由爱仪器仪表网代理,PSM1700功能非常全面,应用非常弹性,同时在各种量测功能上也都具备很高的精度。现在热卖中,如需购买,可通过ai1718.com的客服热线联系我们!
•N4L公司推出的新一代多功能频谱分析仪,功能非常全面,应用非常弹性,同时在各种量测功能上也都具备很高的精度。
•可隔离及浮接输入直流2MHz(频率)有示波器的功能可自动将杂讯和谐波排除掉可做为信号发生器 正弦波10mHz~1MHz方波、三角波、锯齿波 10mHz~1MHz输出电压±10mV to ±10V量测均可加上*铃的功能具有RS-232介面可连接至PC具有PRINTER PORT列印介面,可直接列印:HP、EPSON、CANON 。
•在上各种不同应用领域的工程设计人员对于的测量设备的要求,不外于更快的测量速度、更大的扩充弹性、和更高的测 量精度。
PSM1700频谱分析仪功能:
•增益和相位的分析
•绕零件的测试
•插入式回转损失,全部谐波失真比率
•复合式阻抗及L.C.R分析
•宽频的电力分析
•快速双频道宽频电压表(示波器)2MHz
•可选择式的位准表
•可量相位角度
•电压和电流的波形显示
PSM1700频谱分析仪特点:
•可隔离及浮接输入直流2MHz(频率)有示波器的功能
•可自动将杂讯和谐波排除掉
•可做为信号发生器 正弦波10mHz~1MHz
•方波、三角波、锯齿波 10mHz~1MHz
•输出电压±10mV to ±10V
•量测均可加上*铃的功能
•具有RS-232介面可连接至PC
•具有PRINTER PORT列印介面,可直接列印:HP、EPSON、CANON
PSM1700频谱分析仪应用范围:
•可做为闭路回路回授系统的测试
•绕式零件及变压器的测试
•可测试ISDN、ADSL、HDSL等变压器
•可做复合式的阻抗良测
•可做为电力及信号失真的分析
•可做为电力线负载信号的量测
•可做为化学阻抗的规划分析
•可做为非线性系统的特性分析
1.可做为示波器使用
CHANNELS:2CH(隔离及浮接式)
频率范围:DC~2MHZ
*大输入电压:500VPEAK(地封峰值)
2.可做为阻抗量测
频率:100Hz tO 40MHz
阻抗范围:10Hz tO 100MO
3.相位表功能:
频率:10mHZ tO 2MHz
相位准确度:0.02°∠100Hz
0. 05°∠1KHz
0.5°∠10KHz
4.可做为增盆相位量测
范围:10Hz tO 100MHz
-10”dBm tO 15 dBm
5.增盆相位分析:
频率范围: 10mHzTo 2MHz
准确度:±0.02db
6.可做为L C R M E T E R JG IMJ 量测
范围:10PF to 0.1F
1nH to100KH
10mO to 100MO
7.可做为L.C.R.METER量测
频率范围:10mhz to 2MHZ
功能:L.C.R.
范围: 10mHzTo 2MHz
有HPIB(GPIB介面)
可程式化控制,显示图形及数据
8.可做变压器的分析
电感100mH tO 1000H
电压圈数比1:70000TO 70000:1
电感圈数比1:2000TO 2000:1
显示:7.5时彩色CRT显示
9.可做为信号产生器用
正弦波10mHZ tO 2.4MHz
方波`三角波`锯齿波10MHz ~1mHz
10.任意波形产生器32KBYTESMAX
11.通讯产生器,输出电压-10
12.可做为电力计使用可量测W VA PF V A
•N4L公司推出的新一代多功能频谱分析仪,功能非常全面,应用非常弹性,同时在各种量测功能上也都具备很高的精度。
•可隔离及浮接输入直流2MHz(频率)有示波器的功能可自动将杂讯和谐波排除掉可做为信号发生器 正弦波10mHz~1MHz方波、三角波、锯齿波 10mHz~1MHz输出电压±10mV to ±10V量测均可加上*铃的功能具有RS-232介面可连接至PC具有PRINTER PORT列印介面,可直接列印:HP、EPSON、CANON 。
•在上各种不同应用领域的工程设计人员对于的测量设备的要求,不外于更快的测量速度、更大的扩充弹性、和更高的测 量精度。
PSM1700频谱分析仪功能:
•增益和相位的分析
•绕零件的测试
•插入式回转损失,全部谐波失真比率
•复合式阻抗及L.C.R分析
•宽频的电力分析
•快速双频道宽频电压表(示波器)2MHz
•可选择式的位准表
•可量相位角度
•电压和电流的波形显示
PSM1700频谱分析仪特点:
•可隔离及浮接输入直流2MHz(频率)有示波器的功能
•可自动将杂讯和谐波排除掉
•可做为信号发生器 正弦波10mHz~1MHz
•方波、三角波、锯齿波 10mHz~1MHz
•输出电压±10mV to ±10V
•量测均可加上*铃的功能
•具有RS-232介面可连接至PC
•具有PRINTER PORT列印介面,可直接列印:HP、EPSON、CANON
PSM1700频谱分析仪应用范围:
•可做为闭路回路回授系统的测试
•绕式零件及变压器的测试
•可测试ISDN、ADSL、HDSL等变压器
•可做复合式的阻抗良测
•可做为电力及信号失真的分析
•可做为电力线负载信号的量测
•可做为化学阻抗的规划分析
•可做为非线性系统的特性分析
1.可做为示波器使用
CHANNELS:2CH(隔离及浮接式)
频率范围:DC~2MHZ
*大输入电压:500VPEAK(地封峰值)
2.可做为阻抗量测
频率:100Hz tO 40MHz
阻抗范围:10Hz tO 100MO
3.相位表功能:
频率:10mHZ tO 2MHz
相位准确度:0.02°∠100Hz
0. 05°∠1KHz
0.5°∠10KHz
4.可做为增盆相位量测
范围:10Hz tO 100MHz
-10”dBm tO 15 dBm
5.增盆相位分析:
频率范围: 10mHzTo 2MHz
准确度:±0.02db
6.可做为L C R M E T E R JG IMJ 量测
范围:10PF to 0.1F
1nH to100KH
10mO to 100MO
7.可做为L.C.R.METER量测
频率范围:10mhz to 2MHZ
功能:L.C.R.
范围: 10mHzTo 2MHz
有HPIB(GPIB介面)
可程式化控制,显示图形及数据
8.可做变压器的分析
电感100mH tO 1000H
电压圈数比1:70000TO 70000:1
电感圈数比1:2000TO 2000:1
显示:7.5时彩色CRT显示
9.可做为信号产生器用
正弦波10mHZ tO 2.4MHz
方波`三角波`锯齿波10MHz ~1mHz
10.任意波形产生器32KBYTESMAX
11.通讯产生器,输出电压-10
12.可做为电力计使用可量测W VA PF V A
PSM1700测量规格 | |
相位增益分析仪 | |
测量 | 电压,增益(CH1/CH2,CH2/CH1),增益(dB)补偿增益(dB),相位(°) |
频率范围 | 10μHz-1MHz |
增益精度(dB) |
0.01dB+0.1dB/MHz<5MHz 0.31dB+0.04dB/MHz<50MHz |
相位精度 |
0.025°<10kHz 0.05°+0.00015°/kHz<50MHz |
频率源 | 发生器或CH1输入 |
测量 | 实时DFT,不会缺失数据 |
速度 | 达每秒100个读值 |
滤波器 | 可选低至0.2秒 |
相位角电压表 | |
测量 |
In Phase,Quadrature,Tan,Magnitude,Phase,inphase ratio,rms,rms ratio,LVDT differential,LVDT ratiometric |
频率范围 | 10μHz-1MHz |
基本精度(AC) |
基本精度:0.075%量程+0.075%读数+0.05mV<1kHz 基本精度+0.001%/kHz<10kHz 基本精度+0.2%+0.00025%/kHz<50MHz |
LCR表 | |
功能 | L,C,R(AC),Q,Tan(δ),阻抗,相位-串联或并联 |
频率范围 | 10μHz-1MHz |
电流分流器 | 外部或选择IAI2抗阻接口 |
范围(外部分流器) | 电感1μH-100H 电容100pF-100μF 电阻1Ω-1MΩ |
基本精度 | 0.1%+分流器误差 |
扫描能力 | 所有AC功能 |
真RMS电压表 | |
通道 | 2个(可选第3通道) |
频率范围 | DC-1MHz 1MHz-35MHz仅基频 |
测量 | RMS,AC,DC,Peak,CF,Surge,dBm |
基本精度(AC) | 同于PAV+0.05mV |
基本精度(DC) | 0.1%量程+0.1%读数+0.5mV |
功率表 | |
测量 | W,VA,PF,V,A-Total,基本波和积分,功率谐波 |
频率范围 | DC,20mHz-1MHz 1MHz-35MHz仅基频 |
电流分流器 | 外部 |
电流精度 | 同于电压+外部分流器精度 |
功率精度 | 0.1%范围+0.1%读数+外部分流器精度 |
信号发生器 | |
类型 | 完全隔离10Vmrs输出保护-500Vpk,直接数字合成(DDS) |
频率 | 10μHz-1MHz |
波形 | 正弦波,方波,三角波,锯齿波,白噪声 |
精度(不修剪) |
频率±0.05% 幅度±5%<10MHz,幅度±10%<50MHz |
阻抗 | 50Ω±2% |
输出电平 | 35mVrms-10Vrms |
补偿 | ±10VDC,分辨率20mV |
谐波分析仪 | |
扫描 | 单次或串列谐波 |
频率范围 | 10μHz-1MHz 5MHz-50MHz仅基频 |
测量 | 谐波,连续THD,差异THD |
谐波次数 | 100 |
输入量程 | |
输入 | 2或3×500Vpk输入隔离 |
连接 | 隔离BNC |
耦合 | AC+DC,AC(<10V DC),AV(<500V DC) |
大输入 | 对地500Vpk |
输入量程 | 3mV,10mV,30mV,100mV,300mV,1V,3V,10V,30V,100V,300V,500V,300mV*,1V*,3V*,10V**高压衰减器 |
缩放 | 1×10 -9 ~ 1×10 9 |
量程 | 全自动,量程往上或手动量程 |
输入阻抗 | 1MΩ |
型号 | |
可选型号 | |
PSM3750-2CH | 2通道PSM3750 |
PSM3750-3CH | 3通道PSM3750 |
PSM3750-2CH+IAI2 | 2通道PSM3750-IAI2 |
PSM3750-3CH+IAI2 | 3通道PSM3750+IAI2 |
IAI2 - 阻抗分析接口 | |
规格 | |
频率范围 | 10uHz到50MHz |
测量参数 | L,C,R,Z,相位,QF,Tan(δ),串联和并联 |
测量范围 | 10nH ~ 10H,1pF ~ 1000uF,10mΩ ~ 500MΩ |
基本精度 |
0.1% < 1kHz 0.2% + 0.002%kHz < 1MHz 0.2% + 0.0005%kHz < 35MHz 0.2% + 0.001%kHz < 50MHz |
内部分流器 | 5Ω,50Ω,5kΩ,500kΩ |
附件和接口 | |
附件 | |
探头 | 2通道4根,3通道6根 |
线缆 | 输出线,RST232连接线,电源线 |
软件 | CommView,PSMComm2 |
参考资料 | 校准证书,用户手册 |
接口 | |
RS232 | 比特率19200,RTS/CTS协议 |
模拟输出 | 双极性 ±10V 在任何测量功能 - BNC |
同步输出 | 发生器同步脉冲 |
外部接口(N4L附件) |
2 15针D型母头 |
LAN(选件L) | 10/100 Base-T 网络接口自动侦测RJ45 |
GPIB(选件G) | 兼合IEEE488.2接口 |
系统规格 | |
数据记录 | |
功能 | 达4个测量功能供用户选择 |
数据记录 | 10ms无缝隙记录 |
储存 | RAM或非易失性存储器达16000个记录 |
综合 | |
显示 | 480×272点全彩TFT,白色LED背光 |
尺寸 | 92×215×312mm(高×宽×深) |
重量 | 3.3kg(2通道),3.5kg(3通道) |
程序保存 | 100,通电加载位置 1 |
扫描保存 | 2000,任何扫描功能的所有参数 |
远程操作 | 所有功能、控制和数据 |
温度 | 5~40℃环境温度,20~90%RH 非冷凝 |
CRMM | 90-264Vrms 47-63Hz 30VA max |
保修 | 标准1年,可延至3年 |
英国N4L(牛顿) PSM1700频谱分析仪说明文档 |
