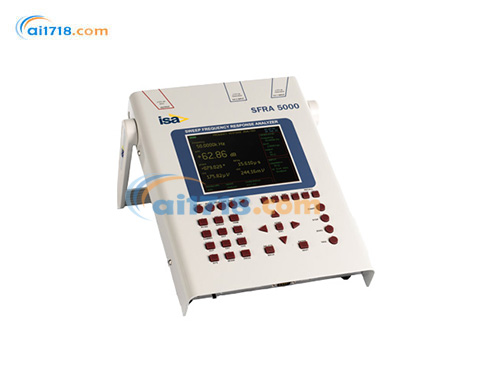

SFRA 5000扫频响应分析仪简介:
•SFRA 5000是一款独立的扫频响应分析仪,用于高精度变压器分析,并集成了STS和TD 5000系列测试装置。
•SFRA 5000在单个封装中提供高精度和便携性,提供快速,易用,可靠和可重复测量所需的所有附件。
•在不需要PC来比较变压器指纹的情况下,SFRA 5000减少了测试时间,使工程师能够在比以前更短的时间内完成测试。
•SFRA 5000具有自己的嵌入式软件,使工程师可以放大扫描的一部分,以便在扫描期间或之后更详细地检查绘图中的任何差异。
•这样可以在变压器扫描的早期诊断变压器故障,而无需PC。
SFRA 5000扫频响应分析仪特点:
•独立的高精度变压器分析
•*的宽带精度:基本0.02dB,具有*的高频性能
•超前相位精度:0.05度基本
•宽频率范围:5Hz至45MHz
•全彩VGA显示器使工程师无需PC即可在现场执行和存储测量
•PC软件包括:远程控制,表格,图形和结果的数据库管理
•USB,RS232和LAN接口
•LCR模式:全功能LCR仪表,用于测量变压器LCR参数
•各种测量模式:FRA,RMS,LCR,Scope
•符合IEC60076-18标准
•轻便携带。
频率响应分析仪 |
|
测试内容 |
幅度、增益(CH1/CH2、CH2/CH1)、增益(dB)、偏移增益(dB)、相位(°) |
频率范围 |
5Hz-45MHz |
增益精度 |
0.02dB <50kHz 0.02dB+0.05dB/MHz<5MHz0.1dB+0.04dB/MHz<45MHz |
相位精度 |
0.05° < 10kHz 0.07°+0.0009°/kHz<5 MHz 5.05°+0.0001°/kHz<45MHz |
频率源 |
发电机 |
测量 |
实时DFT,无缺失数据 |
测量速度 |
每秒*高有100个读数 |
过滤器 |
可从0.2秒内选择 |
分辨率 |
5位或6位数字 |
输入阻抗 |
50欧姆或1米欧姆高阻抗(可选) |
动态范围 |
120dB |
可重复性 |
在0到100dB之间 |
专业软件
SFRA5000提供了自己的嵌入式软件,使工程师有可能放大扫描的一部分,以便在此期间更详细地检查图中的任何差异 或者扫过之后。这使得在变压器扫描的早期诊断变压器故障,而不需要PC。事实上,SFRA5000并不在通用操作系统上运行,它是基本的 d基于嵌入式软件,在现场更可靠,特别是作为独立仪器使用时。
SFRAComm软件提供了优秀的故障诊断辅助,从包括多个搜索选项的复杂数据库到根据DLT提供的自动故障诊断算法 -911/2004,也为更有经验的用户提供了优秀的图形功能。
SFRAComm提供了简单、快速和用户直观的变压器扫描诊断。用户能够从内置的数据库中过滤出不必要的扫描,并选择最多9个扫描来绘制一个图。
-
