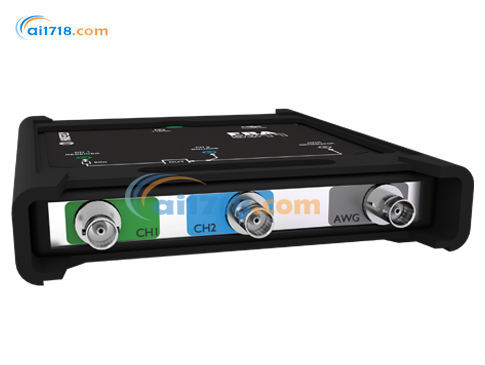

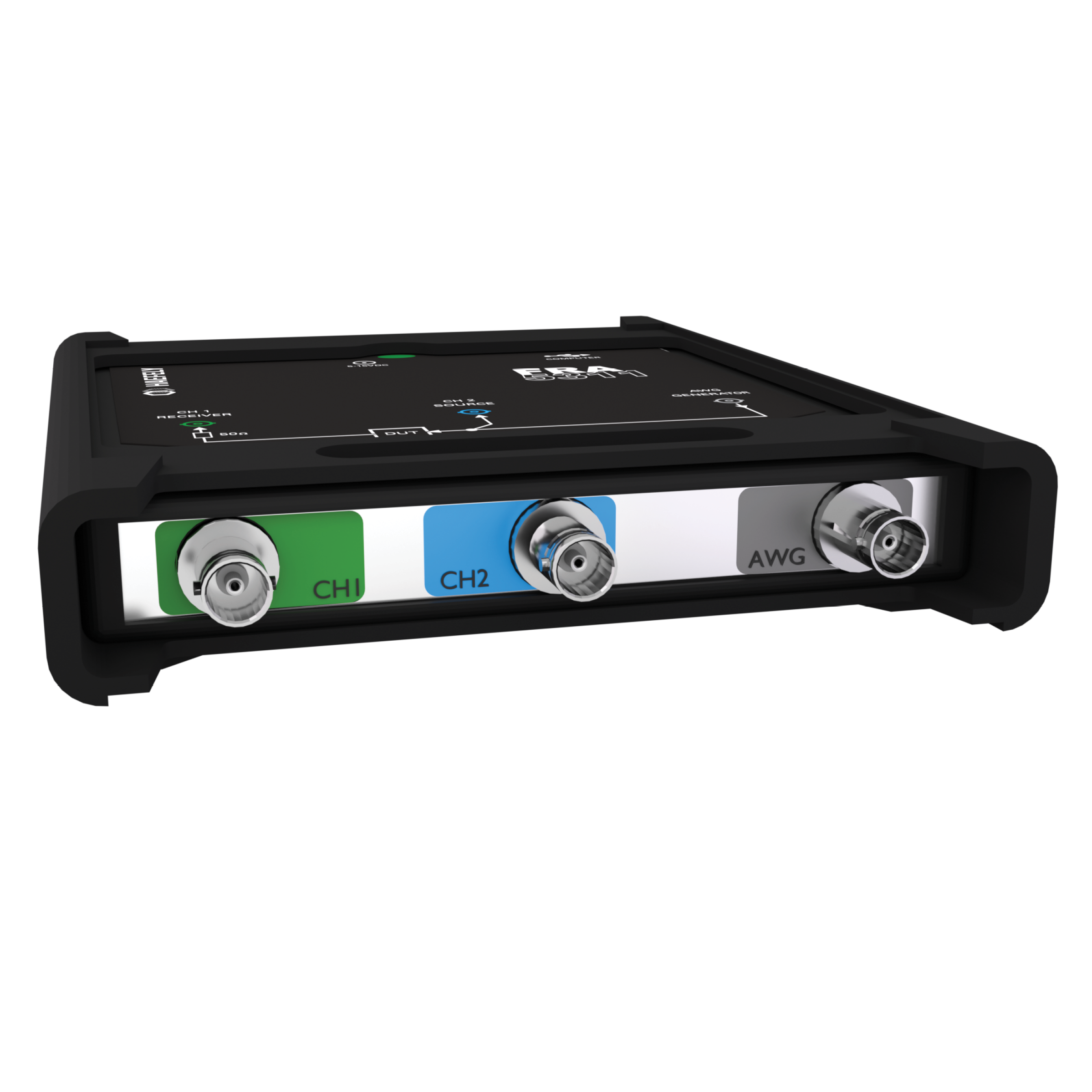

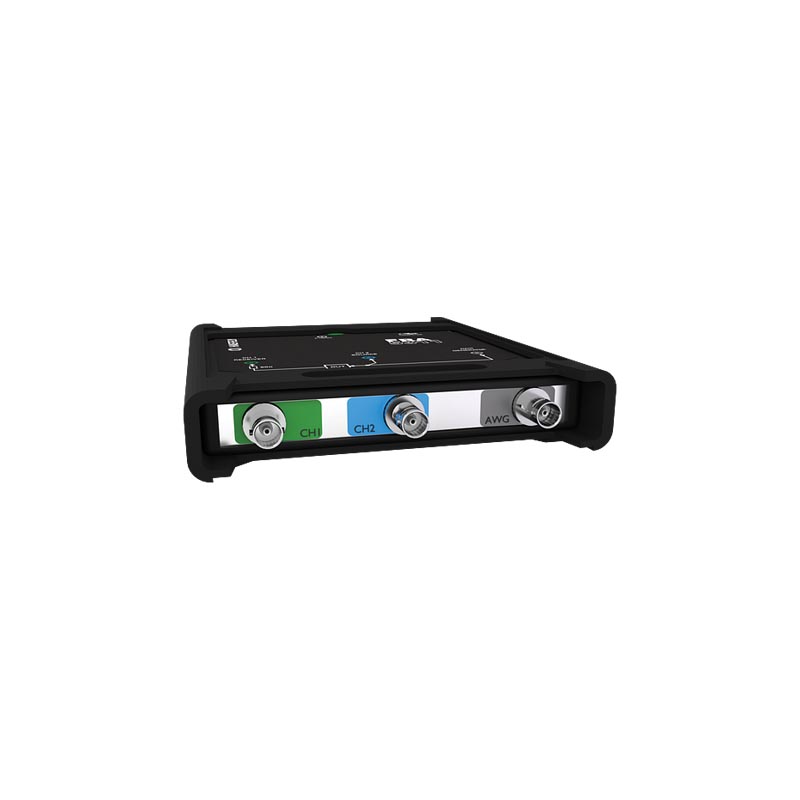

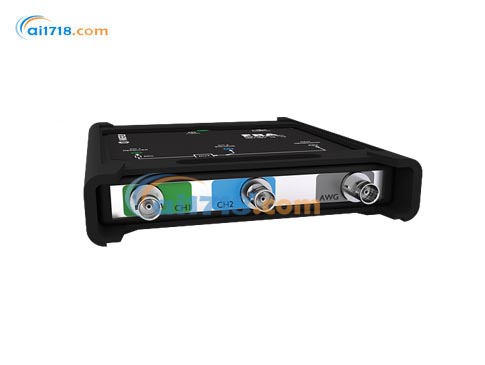

瑞士 HAEFELY FRA 5311频率响应分析仪 ，本产品是FRA 5311 频率响应分析仪用于检测由机械冲击、运输或短路引起的变压器绕组移动和机械故障。，现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!
特点：
由于在 50W时输出电压高达 11 Vpp，它具有很高的信噪比
坚固、轻巧，体积小
仅用一个 USB 连接，为计算机提供数据和电源
基于Windows的易于使用的图形界面，包括用于曲线比较的分析模式和自动报告功能
|
|
FRA 5311 频率响应分析仪用于检测由机械冲击、运输或短路引起的变压器绕组移动和机械故障。 变压器绕组的电路是一个复杂的 R-L-C 网络。该网络测得的频率响应（即传递函数）是*的，*像指纹一样。机械力（例如在运输过程中或短路后）产生的绕组几何形状变化将通过重复测量之间的偏差反映出来。即使是很小的绕组运动或变形也会在测量的传递函数中引起明显的变化，这是可以清晰检测到的。 FRA 5311非常易于使用。 只需将其插入计算机的 USB 端口（用于通信和电源）， 启动基于 Windows 的软件并执行测试即可。 巧妙的接地连接使其即使在高测量频率下也可确保测量重复性。 附加的分析模式能够轻松地进行曲线对比。此外，可以使用XML 格式或直接将其导入来加载其他 FRA 制造商的测量值（*常用的 FRA 制造商即可）。 |
|
|
测 量 |
|
|
频率范围 |
10 赫兹~10 兆赫兹，任意可选。 |
|
输出电压 |
在 50W 时*大可达 11 峰峰值电压 |
|
输入/输出阻抗 |
50 W |
|
测量精度(1) |
± 0.1 dB from +10db to -40db, ± 0.5 dB from –40db to -80db |
|
动态范围(2) |
>120 dB |
|
测量点 |
*多允许 2000 个测点布置 |
|
缩放比 |
线性或对数间隔 |
(1) 对于电缆线，f> 100 kHz和 20m 测量时，在 10 Hz 至 1 MHz 之间的误差 在± 0.5dB 内
(2) f < 100kHz
|
硬 件 |
|
|
测量通道 |
2 个（信号源和接收器） |
|
链接到控制器 |
USB 2.0 |
|
控制器 |
外接计算机（不包括），Windows 7 或 10。 |
|
|
|
|
测量夹具 |
扁平或圆形端子，*大直径 60 mm。 |
|
软 件 |
|
|
测量时间 |
每次测量约 90 秒，具体时间取决于变压器和计算机的速度。 |
|
数据格式 |
专有的 |
|
|
|
|
测量模板 |
适用于单相和三相变压器 |
|
环境，机械性能和主电源 |
|
|
工作温度 |
0°C +55°C |
|
存储温度 |
-20°C +70°C |
|
湿度 |
5%~90%相对湿度，无凝结。 |
|
尺寸（宽度 x 深度 x 高度） |
140 x 170 x 25 mm |
|
重量 |
430 g (仅有测量装置) ; 7.5 kg (包括测量电缆和连接袋) |
|
电源规格 |
USB 端口或附带电源适配器提供的 5V 直流电 |
|
电源适配器 |
110~240 伏交流电 ，50/60 Hz 至 5.5 伏直流电， 2000 毫安 |
|
PC主机、屏幕分辨率及操作系统要求 |
|
|
PC主机配置 |
Intel Core i3® / AMD Athlon II X2®或更高, 1 GB RAM, 1 个 USB 2.0接口 |
|
*小屏幕分辨率 |
1280 x 800 (WXGA) |
|
操作系统 |
Windows 10™ |
-
