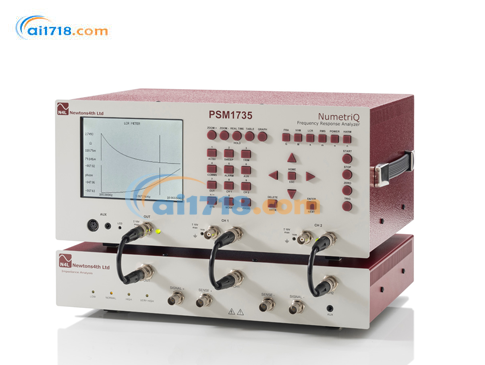

英国N4L(牛顿) PSM1735频谱分析仪由爱仪器仪表网代理，PSM1735功能非常全面，应用非常弹性，同时在各种量测功能上也都具备很高的精度。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

PSM1735频谱分析仪简介：
•N4L公司推出的新一代多功能频谱分析仪，功能非常全面，应用非常弹性，同时在各种量测功能上也都具备很高的精度。
•可隔离及浮接输入直流2MHz（频率）有示波器的功能可自动将杂讯和谐波排除掉可做为信号发生器正弦波10mHz~1MHz方波、三角波、锯齿波 10mHz~1MHz输出电压±10mV to ±10V量测均可加上*铃的功能具有RS-232介面可连接至PC具有PRINTER PORT列印介面，可直接列印：HP、EPSON、CANON 。
•在上各种不同应用领域的工程设计人员对于的测量设备的要求，不外于更快的测量速度、更大的扩充弹性、和更高的测量精度。

PSM1735频谱分析仪功能：
•增益和相位的分析
•绕零件的测试
•插入式回转损失，全部谐波失真比率
•复合式阻抗及L.C.R分析
•宽频的电力分析
•快速双频道宽频电压表（示波器）2MHz
•可选择式的位准表
•可量相位角度
•电压和电流的波形显示

PSM1735频谱分析仪特点：
•可隔离及浮接输入直流2MHz（频率）有示波器的功能
•可自动将杂讯和谐波排除掉
•可做为信号发生器正弦波10mHz~1MHz
•方波、三角波、锯齿波 10mHz~1MHz
•输出电压±10mV to ±10V
•量测均可加上*铃的功能
•具有RS-232介面可连接至PC
•具有PRINTER PORT列印介面，可直接列印：HP、EPSON、CANON

PSM1735频谱分析仪应用范围：
•可做为闭路回路回授系统的测试
•绕式零件及变压器的测试
•可测试ISDN、ADSL、HDSL等变压器
•可做复合式的阻抗良测
•可做为电力及信号失真的分析
•可做为电力线负载信号的量测
•可做为化学阻抗的规划分析
•可做为非线性系统的特性分析

1.可做为示波器使用
CHANNELS：2CH（隔离及浮接式）
频率范围：DC~2MHZ
*大输入电压：500VPEAK（地封峰值）
2.可做为阻抗量测
频率：100Hz tO 40MHz
阻抗范围：10Hz tO 100MO
3.相位表功能：
频率：10mHZ tO 2MHz
相位准确度：0.02°∠100Hz
0. 05°∠1KHz
0.5°∠10KHz
4.可做为增盆相位量测
范围:10Hz tO 100MHz
-10”dBm tO 15 dBm
5.增盆相位分析:
频率范围: 10mHzTo 2MHz
准确度:±0.02db
6.可做为L C R M E T E R JG IMJ 量测
范围:10PF to 0.1F
1nH to100KH
10mO to 100MO
7.可做为L.C.R.METER量测
频率范围:10mhz to 2MHZ
功能:L.C.R.
范围: 10mHzTo 2MHz
有HPIB(GPIB介面)
可程式化控制,显示图形及数据
8.可做变压器的分析
电感100mH tO 1000H
电压圈数比1:70000TO 70000:1
电感圈数比1:2000TO 2000:1
显示:7.5时彩色CRT显示
9.可做为信号产生器用
正弦波10mHZ tO 2.4MHz
方波`三角波`锯齿波10MHz ~1mHz
10.任意波形产生器32KBYTESMAX
11.通讯产生器,输出电压-10
12.可做为电力计使用可量测W VA PF V A

PSM1735测量规格
相位增益分析仪
测量	电压，增益（CH1/CH2,CH2/CH1)，增益（dB）补偿增益（dB），相位（°）
频率范围	10μHz-35MHz
增益精度（dB)	0.01dB+0.1dB/MHz<5MHz 0.31dB+0.04dB/MHz<50MHz
相位精度	0.025°<10kHz 0.05°+0.00015°/kHz<50MHz
频率源	发生器或CH1输入
测量	实时DFT，不会缺失数据
速度	达每秒100个读值
滤波器	可选低至0.2秒
相位角电压表
测量	In Phase,Quadrature,Tan,Magnitude,Phase,inphase ratio,rms,rms ratio,LVDT differential,LVDT ratiometric
频率范围	10μHz-35MHz
基本精度（AC）	基本精度：0.075%量程+0.075%读数+0.05mV<1kHz 基本精度+0.001%/kHz<10kHz 基本精度+0.2%+0.00025%/kHz<50MHz
LCR表
功能	L,C,R(AC),Q,Tan（δ），阻抗，相位-串联或并联
频率范围	10μHz-35MHz
电流分流器	外部或选择IAI2抗阻接口
范围（外部分流器）	电感1μH-100H 电容100pF-100μF 电阻1Ω-1MΩ
基本精度	0.1%+分流器误差
扫描能力	所有AC功能
真RMS电压表
通道	2个（可选第3通道）
频率范围	DC-1MHz 1MHz-35MHz仅基频
测量	RMS,AC,DC,Peak，CF,Surge，dBm
基本精度（AC）	同于PAV+0.05mV
基本精度（DC）	0.1%量程+0.1%读数+0.5mV
功率表
测量	W,VA,PF,V,A-Total，基本波和积分，功率谐波
频率范围	DC,20mHz-1MHz 1MHz-35MHz仅基频
电流分流器	外部
电流精度	同于电压+外部分流器精度
功率精度	0.1%范围+0.1%读数+外部分流器精度
信号发生器
类型	完全隔离10Vmrs输出保护-500Vpk，直接数字合成（DDS）
频率	10μHz-35MHz
波形	正弦波，方波，三角波，锯齿波，白噪声
精度（不修剪）	频率±0.05% 幅度±5%<10MHz,幅度±10%<50MHz
阻抗	50Ω±2%
输出电平	35mVrms-10Vrms
补偿	±10VDC，分辨率20mV
谐波分析仪
扫描	单次或串列谐波
频率范围	10μHz-1MHz 5MHz-50MHz仅基频
测量	谐波，连续THD，差异THD
谐波次数	100
输入量程
输入	2或3×500Vpk输入隔离
连接	隔离BNC
耦合	AC+DC,AC(<10V DC),AV(<500V DC)
大输入	对地500Vpk
输入量程	3mV,10mV,30mV,100mV,300mV,1V,3V,10V,30V,100V,300V,500V,300mV,1V,3V,10V*高压衰减器
缩放	1×10 ^-9 ～ 1×10 ⁹
量程	全自动，量程往上或手动量程
输入阻抗	1MΩ
型号
可选型号
PSM3750-2CH	2通道PSM3750
PSM3750-3CH	3通道PSM3750
PSM3750-2CH+IAI2	2通道PSM3750-IAI2
PSM3750-3CH+IAI2	3通道PSM3750+IAI2
IAI2 - 阻抗分析接口
规格
频率范围	10uHz到35MHz
测量参数	L,C,R,Z,相位,QF,Tan(δ),串联和并联
测量范围	10nH ～ 10H,1pF ～ 1000uF,10mΩ ～ 500MΩ
基本精度	0.1% < 1kHz 0.2% + 0.002%kHz < 1MHz 0.2% + 0.0005%kHz < 35MHz 0.2% + 0.001%kHz < 50MHz
内部分流器	5Ω,50Ω,5kΩ,500kΩ
附件和接口
附件
探头	2通道4根，3通道6根
线缆	输出线，RST232连接线，电源线
软件	CommView,PSMComm2
参考资料	校准证书，用户手册
接口
RS232	比特率19200，RTS/CTS协议
模拟输出	双极性 ±10V 在任何测量功能 - BNC
同步输出	发生器同步脉冲
外部接口（N4L附件）	2 15针D型母头
LAN(选件L）	10/100 Base-T 网络接口自动侦测RJ45
GPIB(选件G)	兼合IEEE488.2接口
系统规格
数据记录
功能	达4个测量功能供用户选择
数据记录	10ms无缝隙记录
储存	RAM或非易失性存储器达16000个记录
综合
显示	480×272点全彩TFT,白色LED背光
尺寸	92×215×312mm(高×宽×深)
重量	3.3kg(2通道)，3.5kg(3通道)
程序保存	100,通电加载位置 1
扫描保存	2000,任何扫描功能的所有参数
远程操作	所有功能、控制和数据
温度	5～40℃环境温度，20～90%RH 非冷凝
CRMM	90-264Vrms 47-63Hz 30VA max
保修	标准1年，可延至3年
