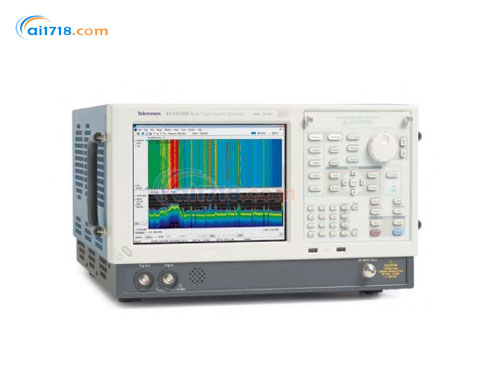

美国TEKTRONIX（泰克） RSA6106B频谱分析仪由爱仪器仪表网代理，本产品是在多个域中准确定位问题的根源，加快故障排除和分析的频谱分析仪，现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

产品简介：
•高性能RSA6106B频谱分析仪系列将帮助您轻松发现其他频谱分析仪容易错过的设计问题
•业内*的动态范围和带宽组合加上独特的 DPX™ 实时 RF 频谱显示，为您的系统稳定性提供即刻信心，出现故障时可立即显示
•通过RSA6106B可以在一台仪器中同时获得高性能频谱分析仪功能、宽带矢量信号分析仪功能以及实时频谱分析仪独特的触发、捕获、分析功能
•典型 20 dBm TOI 及 -151 dBm/Hz DANL (2GHz) 为困难的频谱分析测量提供所需的动态范围
•20 dBm 三阶交调点，2GHz，典型
•显示的平均噪声电平 –151 dBm/Hz，2 GHz（–167 dBm/Hz，预放大器开启，典型）实现低电平信号搜索
•革命性的 DPX 显示瞬态事件，*短事件持续时间 3.7 μs
•在频率边沿或功率边沿瞬态事件上触发，*短事件持续时间为频域内 3.7 μs 或时域内 9.1 ns
•在 110 MHz 带宽上长达 7.15 s 的采集可直接储存为 MATLAB™ 兼容文件
•发现未曾见过的信号行为，提高 RF 测试置信度，捕捉传统频谱分析仪错过的每一个短时瞬态
•能够隔离其他仪器都无法触发的信号异常，从而节省时间
•通过多个仪器之间的跨域触发，隔离难寻的硬件和软件异常
•观察信号事件的整个过程，如跳频序列、PLL 稳定时间、打开瞬态和多个脉冲
•在多个域中准确定位问题的根源，加快故障排除和分析
•通过性相关标记在任何/所有域内随时分析捕获的数据
•在捕获的相同数据上进行多种测量，简化测试并节省测试时间
•用一台多功能仪器代替多个测试设备，降低测试成本

产品特点：
•高性能频谱分析
•始终完全预选且无像频，在任何采集带宽上实现*大动态范围
•*快的高分辨率扫描速度： 10 kHz RBW 内 1 GHz 扫描短于 1 秒
•内部预放大器高达 20 GHz
•DPX® 频谱处理通过基于发生频率的色彩等级显示，提供对随时间变化的 RF信号的直观了解
•扫描 DPX 频谱实现整个仪器跨度上*的信号发现
•DPX density™ 触发直接从 DPX 显示激活
•时间限定和欠幅触发容易捕捉难检的瞬态事件
•频率模板触发可捕捉频域内的任何变化
•无缝的 DPX 三维频谱图记录长达 4444 天的频谱信息用于分析和重放
•与 TekConnect® 探头的接口用于 RF 探测
•时间相关多域显示，可在故障排除时更快地了解根源和影响
•标准功率、频谱和统计测量帮助鉴定器件和系统：信道功率、ACLR、功率与时间关系、CCDF、OBW/EBW 和杂散搜索
•AM/FM/PM 调制和音频测量（选项 10）
•相位噪声和抖动测量（选项 11）
•稳定时间测量、频率和相位（选项 12）
•脉冲测量（选项 20) – 超过 20 种矢量和标量参数，包括上升时间、脉冲宽度、脉间相位，提供对脉冲群行为的深入了解
•通用数字调制分析（选项 21) 为 20 多种调制类型提供矢量信号分析仪功能
•WLAN 分析适用于 802.11 a/b/g/j（选项 23）、802.11n（选项 24）、802.11ac（选项 25）

产品应用：
•频谱管理–查找干扰和未知信号
•雷达/电子战–脉冲和跳频系统的完整鉴定对雷达和脉冲 RF 信号进行鉴定
•RF 调试–组件、模块和系统
•无线电/卫星通信–分析认知无线电和软件定义无线电系统随时间变化的行为
•EMI 诊断–增强设计能够通过一致性测试的信心

测量范围	显示的平均噪声电平至*大可测量输入
输入衰减器范围	0 dB 至 75 dB，步长 5 dB
*大安全输入电平	平均连续（RF ATT ≥10 dB，预放大器关闭）：+30 dBm
*大安全输入电平	平均连续（RF ATT ≥10 dB，预放大器开启）：选项 50 预放大器开启：+20 dBm 选项 51 预放大器开启：+30 dBm
*大可测量输入电平	平均连续（RF ATT：自动）：+30 dBm
*大可测量输入电平	脉冲 RF（RF ATT：自动，PW <5 μs，0.5% 占空比）：75 W
*大 DC 电压	±40 V
对数显示范围	0.01 dBm/div 至 20 dB/div
显示分度	10 个分度
显示单位	dBm、dBmV、瓦特、伏特、安培、dBuW、dBuV、dBuA、dBW、dBV、dBV/m 和 dBA/m
标记读数分辨率	0.01 dB 参考电平相关，*小 0.001 μV
参考电平设置范围	步长 0.1 dB，-170 dBm 至 +50 dBm（*低参考电平 -50 dBm，中心频率 <80 MHz）
电平线性度	±0.1 dB（参考电平 0 至 –70 dB）
温度范围	工作状态：+5℃ 至 +50℃（+5℃ 至 +40℃，访问 DVD 时）
温度范围	储存状态：–20℃ 至 +60℃
暖机时间	20 分钟
海拔高度	工作状态：*高 3000 m（约 10,000 ft）
海拔高度	非工作状态：*高 12,190 m（40,000 ft）
相对湿度	工作和非工作状态：90% RH，30℃
相对湿度	访问 DVD 时大 80% RH，无凝结，大湿球温度 29℃
冲击	工作状态：15 G，半正弦，持续时间 11 ms。（在访问 DVD 以及选项 56 可移动 HDD 时*大 1 G）
冲击	非工作状态：30 g，半正弦，持续时间 11 ms
电源要求	90 V AC 至 240 V AC，50 Hz 至 60 Hz 90 V AC 至 132 V AC，400 Hz
功耗	450 W *大
数据存储	内部 HDD、USB 端口、DVD±RW（选项 59）、可移动 HDD（选项 56）
校准间隔	一年
尺寸	282473531mm
重量	26.4kg

型号	实时带宽	频率范围	100% POI 的最短事件时长	SFDR（典型）
RSA6106B	40 MHz - 110 MHz	9 kHz - 6.2 GHz	3.7 μs	75 dBc
RSA6114B	40 MHz - 110 MHz	9 kHz - 14 GHz	3.7 μs	75 dBc
RSA6120B	40 MHz - 110 MHz	9 kHz - 20 GHz	3.7 μs	75 dBc
