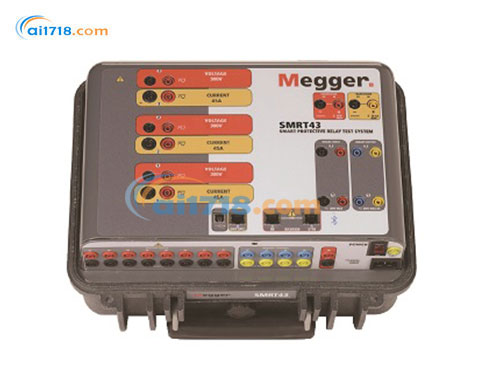

•SMRT43是一款多功能、轻便的现场便携式设备,能够测试各种机电、固态和基于微处理器的保护继电器、电机过载继电器和其它类似的保护设备。
•SMRT43装置可以通过内置触摸屏用户界面进行手动操作,或通过在PC上运行的 AVTS(*可视测试软件)或 RTMS(继电器测试管理软件)完全使用电脑进行控制。
•SMRT43内置用户界面被称为智能触摸屏界面™,是在全新RTMS软件上运行的Megger第二代自动/半自动手动用户界面。
•SMRT43配有可轻松读取的全彩高分辨率的高清大尺寸 TFT LED触摸显示屏,可以显示交流和直流电流值、交流和直流电压值以及时间(秒或周期)等计量值。
•SMRT43根据所选的测试类型,也可能会显示相角、频率、电阻、电功率、VA或功率因数等其他值。

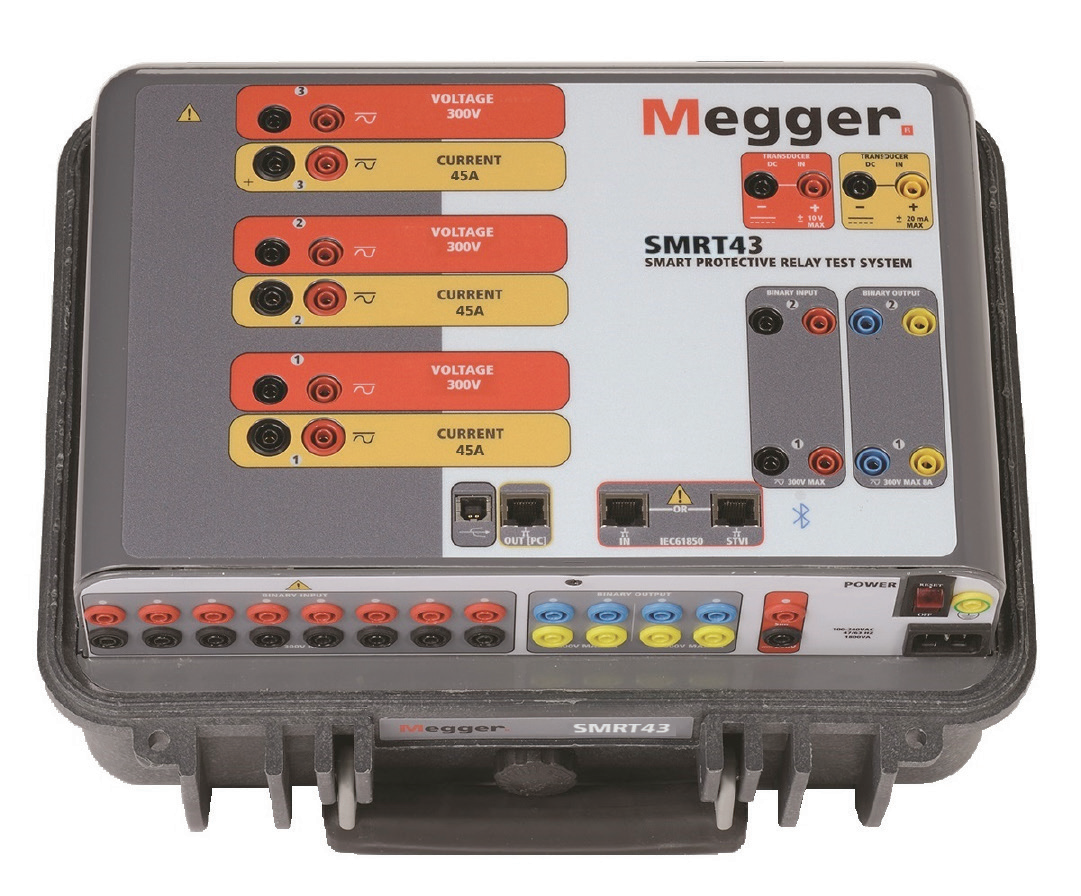

SMRT43多相继保测试仪特点:
•小巧、耐用、轻便、强大
•有无电脑均可操作
•手动操作直观方便,具有智能触摸屏界面
•大电流和高功率输出
•每相 (45 Amps/300 VA rms)
•具有4个电压通道和3个电流通道
•动态、暂态和GPS卫星同步的端对端测试功能
•IEC 61850测试功能
应用
测试系统可通过添加特定测试应用所需的电压-电流、“VIGEN”模块数量来定制,*多
3 个通道。 例如,带有三个VIGEN 模块的 SMRT43
提供了对三相阻抗、定向电源、负序过流和其他需要三相四线星形连接源的设备的完整三相测试。 第 4
个电压通道提供交流参考/同步/极化电压,或直流电池模拟器电压源。

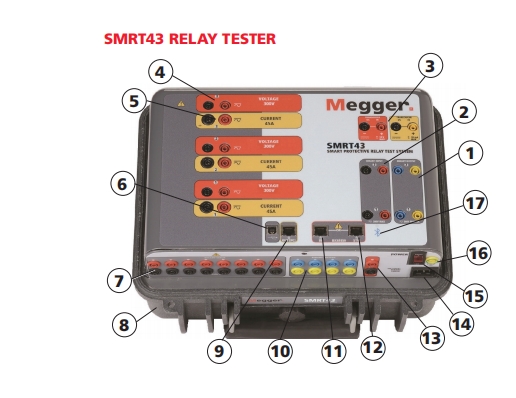

SMRT43继电器测试仪
1.开关量输出 1 和 2 : 额定电压为 8 安培时为 300 伏。
每个电流通道的额定电流为 30 Amps @ 200 VA rms
连续,而在短时间内高达 45 Amps @ 300 VA rms。 对于测试继电器面板或机电继电器,它具有从 4 到 30
安培的独特平坦功率曲线,可确保始终为负载提供*大的顺从电压。每相的*大顺从电压为 50 伏均方根,两个串联通道提供100
伏电压以测试高阻抗继电器。 三个并联电流可在 600 VA 时提供高达 12 安培的测试电流,用于以高倍数的抽头额定值测试接地过流继电器。
通过三个并联电流,它可以在 900 VA 下提供高达 135 安培的电流,用于测试所有瞬时过流继电器。每个电压通道可以在 150 VA
的输出功率下提供 0- 30/150/ 300 伏的可变输出。 自动范围变化是在运行中和负载下完成的。
对于测试一组继电器或较旧的机电阻抗继电器,它具有 30 到 150 伏的独特平坦功率曲线,可确保始终为负载
提供*大输出功率。将VIGEN电压通道转换为电流,一个三通道单元可以提供6个电流,用于测试三相电流差动继电器,包括谐波制动变压器差动继电器。
2.开关量输入 1 和 2 : 额定 5 至 300 V AC/DC。
3.传感器输入: (可选)直流电压和直流毫安输入端子。
4.电压输出: *多 3 个通道 150 VA 时 300 V,可转换为每相
120 VA 时 15 A 的电流。
5.电流输出: *多 3 个通道 45 安培,每相 300 VA。 在 900
VA 单相时高达 135 安培。
6.USB 2.0 接口: 通信和控制端口。
7.额外的开关量输入: 提供 8 个额外的监控电路。
8.坚固的外壳: 玻璃纤维增强塑料。
9.电脑/输出: 以太网端口是主要的 PC 连接端口。
以太网端口用于将多个 SMRT 单元链接在一起以实现多单元
同步操作。
10. 额外的开关量输出: 添加 4 个输出。 开关量输出 3 和 4 的额定电压为 300 V AC/DC,8 安培。 开关量输出 5 和 6 是高速的,交流/直流电压额定值为 400 V峰值,1 安培。
11. IN: 以太网端口用于将多个 SMRT 单元链接在一起以实现多单元同步操作。 此端口还可用于连接到IEC61850 变电站总线以测试 IEC 61850 设备。
12.STVI: 以太网端口是一个 PoE端口,用于连接到 STVI 进行手动控制。
13.AC/DC电压源: 用作第 4 个交流电压源(0 -150 V,100 VA)进行同步,或用作可变直流电压源(0 至250V,100 瓦/3.33安培)作为电池模拟器。
14.输入电源/电源线插座: 100到240 V, 50/60 Hz.
15.电源开/关: 通电时点亮。
16.保护接地接地插孔。
17.Bluetooth: 蓝牙© 提供无线控制。
带有 RTMS 应用程序 CD 的 AVTS Basic
84978
带有 IEC 61850 Megger GOOSE 配置器的 AVTS Basic,和 RTMS 应用程序 CD
1002-103
带有 RTMS 应用程序 CD 的 AVTS Advanced
81570
使用 IEC 61850 Megger GOOSE 配置器进行 AVTS *测试,和 RTMS 应用程序 CD
1001-106
带有 STVI 应用程序 CD 的 AVTS Professional
81571
使用 IEC 61850 Megger GOOSE 配置器进行 AVTS 测试,和 RTMS 应用程序光盘
1002-102
带有可伸缩护罩的套管:保持测试线成对,避免纠缠。 套管测试线,一根
红色,一根黑色,200 cm (78.7") 长,600 V,32 A CATII
Qty. 3 pr.
Part No.
2008-539
超长测试线,黑色,与电压/电流输出或二进制 I/O 一起
使用,360 厘米长(12 英尺)600 V/32 安培 CAT II。
2003-174
超长测试线,红色,与电压/电流输出或二进制 I/O 一起
使用,360 厘米长(12 英尺)600 V/32 安培 CAT II。
2003-173
接线片适配器,红色,6.2 毫米,与高达 1000 V/20 安培
CAT II 的测试线一起使用。
684002
接线片适配器,黑色,6.2 毫米,与高达 1000 V/20
安培 CAT II 的测试线一起使用。
684003
鳄鱼夹,红色,与高达 1000 V/32 Amp CAT III的测试
线一起使用。
684006
鳄鱼夹,黑色,与高达 1000 V/32 Amp CAT III 的测试
线一起使用。
684007
灵活的测试线适配器,黑色,1.8 mm 公针,与高达
1000 V/32 Amp CAT III 的测试线一起使用。
90001-845
可伸缩套管测试线,红色,50 厘米(20 英寸)长,与
高达 600 V/32 安培 CAT II 的测试线一起使用。
90024-781
可伸缩套管测试线,黑色,50 厘米(20 英寸)长,与高
达 600 V/32 安培 CAT II 的测试线一起使用。
90024-780
并行测试引线适配器,与高达 600 V/32 Amp CAT II 的测
试引线一起使用
1002-286
订购信息
SMRT43多相继保测试仪随附软件
零件号
软件选项
描述
货号
SMRT43 规格 |
|
输入电源 |
90 至 264 VAC,1Ø,50/60 Hz,1800 VA |
输出 |
所有输出都不受线路电压和频率的突然变化的影响。 所有输出都经过调节,因此负载阻抗的变化不会影响输出。 每个输出
(VIGEN) 模块由一个电压放大器和一个电流放大器组成。 电压放大器可以转换为电流源。 因此,一个放大器模块可用于测试单相电流差动继电器,包括谐波抑制。
|
输出电流源 |
带有三个 VIGEN 模块的 SMRT46 *多可以提供六个电流源; 三个高电流/高功率,以及三个可转换电压通道,提供低电流/高功率。每通道输出电流和额定功率在 AC rms 值和峰值额定功率中指定。 |
每通道输出
|
|
|
输出电流 | 功率 | *大V |
1 Ampere |
15 VA |
15.0 V rms 持续 |
4 Amperes |
200 VA (282 峰值) |
50.0 V rms 持续 |
15 Amperes |
200 VA (282 峰值) |
13.4. V rms 持续 |
30 Amperes |
200 VA (282 峰值) |
6.67 V rms 持续 |
45 Amperes |
300 VA (424 峰值) |
6.67 V rms 持续 |
DC | 200 Watters |
|
占空比: 32 安培连续,60 安培 1.5 秒 |
三个电流并联: |
|
|
输出电流 | 功率 | *大V |
12 Ampere |
600 VA (848 峰值) |
50.0 Vrms 持续 |
50 Amperes |
600 VA (848 峰值) |
13.4 Vrms 持续 |
90 Amperes |
600 VA (848 峰值) |
6.67 Vrms 持续 |
134 Amperes |
900 VA (1272 峰值) |
6.67 Vrms 持续 |
计量 |
测量的输出量,例如交流安培数、交流伏特数、直流伏特数或直流安培数,以及时间可以同时显示在触摸屏上。 预设交流和直流输出显示启动前的近似电压/电流输出。 这为预设输出提供了一种快速、简单的方法。 根据所查看的测试屏幕,可能显示的其他值包括相位角、频率、欧姆、瓦特、VA 和功率因数。 精度规定为量程的 10% 至 *,25°C ± 5°C,50-60 Hz。 |
波形存储 |
每个输出通道都可以存储波形,以便根据命令进行回放。 当 GPS接收器在外部触发时,可以端到端回放存储的波形。 每个通道*多可存储 256,000 个样本。 |
保护 | 电压输出受到短路和长时间过载的保护。 电流输出受到开路和过载保护。 |
环境 |
工作温度: 32 至 122° F(0 至 50° C) 储存温度: -40 至 158° F(-40 至 70° C) 相对湿度: 5 - 90% 相对湿度,无冷凝 |
一致性标准 |
安全: EN 61010-1 冲击: EN/IEC 60068-2-27 振动: EN/IEC 68-2-6 运输坠落: ISTA 1A 自由下落: EN/IEC 60068-2-32 掉落/倾倒: EN/IEC 60068-2-31 电磁兼容 排放: EN 61326-2-1, EN 61000-3-2/3, FCC Subpart B of Part 15 Class A 抗干扰: EN 61000-4-2/3/4/5/6/8/11 |
重量 |
重量因系统中输出模块的数量而异。 以下重量适用于三相测试系 统。29.35 磅(13.2 千克) |
尺寸 |
13.25 W x 6.75 H x 10.75 D in. 337 W x 172 H x 273 D mm |
外壳和运输箱 |
该装置安装在坚固的玻璃纤维增强塑料外壳中,便于现场携带。提供可选的硬边运输箱。 可选硬边运输箱的坚固设计可在崎岖地形和长距离运输设备时提供保护。 |
MEGGER SMRT43继电保护测试仪说明文档 |
-
