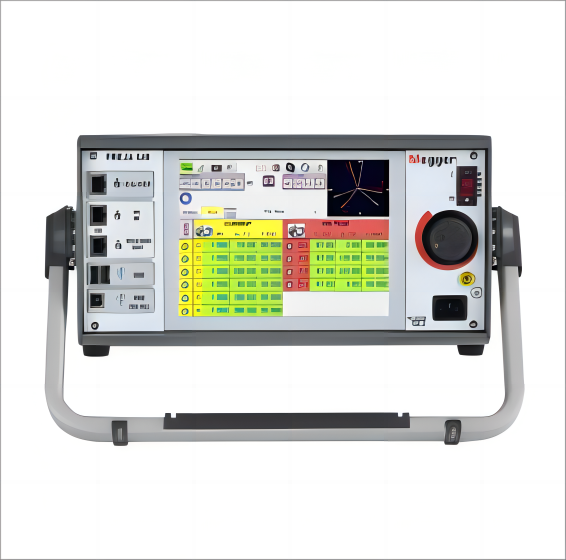

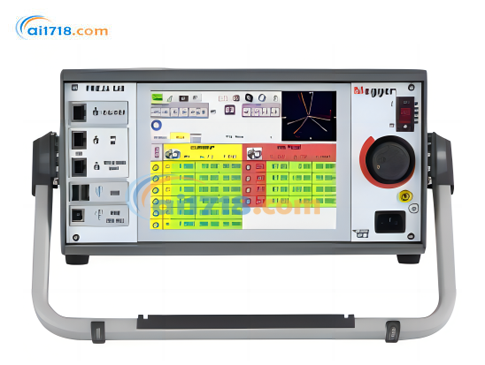

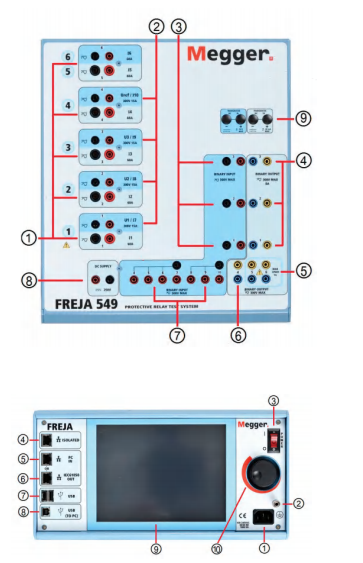

•FREJA549是一款轻型便携式通用继电器测试设备,可提供多达 9 个电流通道。
•FREJA549可以通过内置触摸屏用户界面使用 FREJA Local 进行手动操作,或者通过 FREJA Win 软完全使用电脑进行控制。
•内置用户界面是Megger的第二代自动/半自动手动用户界面,可运行 FREJA Local 软件。高清大尺寸 TFT LCD 触摸屏显示器可轻松读取信息,且具有全彩高分辨率,允许用户方便快捷地手动执行稳态和动态测试。
•FREJA Local 内自带用于自动测试的预置程序。
•FREJA549的菜单界面和触摸屏功能按钮可以让用户可方便快捷地选择所需的测试功能。测试和结果可以保存至 FREJA Local 内存并下载到 USB 存储器,用于传输或打印测试报告。
•进行全自动测试时,FREJA Win 软件需要与 PC 结合使用。
•FREJA549自带的各种程序几乎可以测试所有的保护。由于测试装置/结果已通过Microsoft Explorer 显示器进行定期保存,因此您可以创建自己的测试对象体系。
•FREJA549拥有高输出电压和大电流的“智能”组合,前者用以测试高抗阻接地故障继电器,后者用于测试所有机电、固态和数字过流继电器,其中包括电压控制过流保护、电压抑制过流保护和方向过流保护。
FREJA549继保测试系统特点:
•采用FREJA Win软件进行全自动测试
•FREJA549具有直观的高分辨率图形触摸屏幕,单机操作,无需使用 PC
•大电流、高功率输出 - 每相功率为300VA时,电流可高达60A
•可提供多达9路电流,用于测试变压器和母线差动继电器
•动态GPS卫星同步的端到端测试功能
•IEC 61850测试功能
应用
FREJA 549系列主要用于二次侧的测试,几乎可以测试所有的保护继电器。
FREJA可测试的继电器举例 | ANSI® 号 |
距离保护继电器 |
21 |
过励磁保护 |
24 |
同步或同步检测继电器 |
25 |
低电压继电器 |
27 |
功率方向继电器 |
32 |
低电流或低功率继电器 |
37 |
失磁继电器 |
40 |
负序过流继电器 |
46 |
相序电压继电器 |
47 |
过电流/接地故障继电器 |
50 |
反时限过电流/接地故障继电器 |
51 |
功率因数继电器 |
55 |
过电压继电器 |
59 |
电压或电流平衡继电器 |
60 |
方向过电流继电器 |
67 |
DC过电流继电器 |
76 |
相角测试或失步保护继电器 |
78 |
自动重合闸设备 |
79 |
频率继电器 |
81 |
纵联或载波线 |
85 |
差动保护继电器 |
87 |
FREJA 549 Standalone: Includes: International power cord, IEC 61850 test capability,
Transducer test capability, and test leads.
FREJA 549 Standalone: Includes: International power cord, with IEC 61850 test capability,
and test leads. Excludes: No transducer test capability
FREJA 549 Standalone: Includes: International power cord, Transducer test capability,
and test leads. Excludes: no IEC 61850 test capability
FREJA 549 Standalone: Includes: International power cord, and test leads. Excludes: no IEC
61850 test capability, no transducer test capability
FREJA 549 Standalone: Includes: International power cord and Transducer test capability.
Excludes: no IEC 61850 test capability, no test leads
FREJA 549 Standalone: Includes: International power cord, with IEC 61850 test capability.
Excludes: No transducer test capability, no test leads
FREJA 549 Standalone: Includes: International power cord. Excludes: no IEC 61850 test
capability, no transducer test capability, no test leads
Included Software – Every unit comes with the PC version of the
FREJA Local software called FREJA Remote.
订购信息
Description
Style Number
F549-30P2C1I1T1
F549-30P2C1I1S1
F549-30P2C1I0T1
F549-30P2C1I0S1
F549-30P2C1I0T0
F549-30P2C1I1S0
F549-30P2C1I0S0
84835
Optional Software
84673
FREJA Win
Included Standard Accessories
Power Cord - Depending on the style number, the unit will come with one of the following,
Line cord, NEMA
90015-267
Line cord, Continental Europe with CEE 7/7 Schuko Plug
90015-268
Line cord, International color coded wire
90015-269
Line cord, United Kingdom
90015-270
Ethernet cable for interconnection to PC, 210cm (7 ft.) long (Qty. 1 ea.)
90003-594
Instruction manual (digital copy)
84624
产品规格FREJA 549 | |
规格适用于30分钟预热时间后的电阻负载,标称电压电源和环境温度+ 25°C±3°C(77°F±5.4°F)。 所有硬件数据均为满量程值。 规格如有更改,恕不另行通知。 | |
环境 | |
应用领域 | 在高压的变电站和工业环境。 |
温度 操作 存储和运输 湿度 |
0°C to -50°C (32°F to +122°F) -25°C to +70°C (-13°F to +158°F) 5% – 90% RH, non-condensing |
高度(可操作) |
3000 m Full duty cycle up to 2000 m. 基于内部超温保护的海拔高度>2000米的占空比限制。 |
CE 标志 | |
EMC | EN 61326:2006 |
LVD | EN/IEC 61010-1:2001(Second Edition) |
一致性标准 | |
冲击 | EN/IEC 60068-2-27 |
振动 | EN/IEC 68-2-6 |
过境下降 | ISTA 1A |
自由落体 | EN/IEC 60068-2-32 |
下降/ 上升 | EN/IEC 60068-2-31 |
一般 | |
主要输入 | 100 - 240 Volts AC, 50/60 Hz |
能量消耗 | 1800 VA |
外形尺寸 |
337 W x 172 H x 273 D mm 13.25 W x 6.75 H x 10.75 D in. |
重量 | 19.2 kg (42.65 lb.) |
显示 | TFT LCD Touch Screen |
语言 | English, French, German, Spanish |
通信接口 |
(3) Ethernet Ports (2) USB “A” Ports (1) USB “B” Port Bluetooth |
AC 电压幅值 | |
准确度: | ±0.05 % reading + 0.02 % rangetypical, ±0.15 % reading +0.05 % range maximum |
分辨率: | 0.01 |
测试: | AC RMS |
范围: | 30, 150, 300V |
交流电流幅值 | |
准确度: | ±0.05 % reading + 0.02 % rangetypical, ±0.15 % reading +0.05 % range maximum |
分辨率: | 0.001/0.01 |
测试: | AC RMS |
范围: | 30, 60A |
DC 电流幅值 | |
准确度: | 0.1% range typical,0.25% range maximum |
分辨率: | 0.01 |
测试: | RMS |
范围: | 30, 150, 300V |
DC 电流幅值 | |
准确度: | ±0.05 % reading + 0.02 % rangetypical, ±0.15 % reading + 0.05 % range maximum |
分辨率: | 0.001/0.01 |
测试: | RMS |
范围: | 30A |
交流电流模式下的可转换电源 | |
准确度: | ±0.05 % reading + 0.02 % rangetypical, ±0.15 % reading + 0.05 % range or ±12.5 mA whichever is greater |
分辨率: | 0.001 |
测试: | AC RMS |
范围: | 5, 15A |
相角 | |
范围: |
0.00 to 359.99 degrees, Counter Clock Wise, orClock Wise rotation, or 0.00 to ±180.00 degrees |
准确度: | ±0.02° typical, ±0.25° max at 50/60 Hz |
频率 | 输出模块提供一个可变频率输出以下范围和准确性。 |
DC |
0.001 to 1000.000 Hz 输出放大器可以提供一系列的瞬态信号 DC to 10 kHz for transient playback using COMTRADE files. |
Resolution*: | .0001/.001 Hz |
频率精度: |
2.5 ppm typical 25 ppm 0° to 50° C, at 50/60 Hz |
DC IN 输入( 可选的传感器功能) | |
DC IN Volts | |
范围: | 0 to ±10 V DC |
准确度: | ±0.001% reading + 0.005% rangeTypical ±0.003% reading + 0.02% range Max |
分辨率: | 0.001 |
测试: | Average |
DC IN Amperes | |
范围: | 0 to ±1 mA DC 4 to ±20 mA DC |
准确度: | ±0.001% reading + 0.005% rangeTypical ±0.003% reading + 0.02%range Max |
分辨率: | 0.001 |
测试: | Average |
MEGGER FREJA 549继电器测试系统说明文档 |
-
