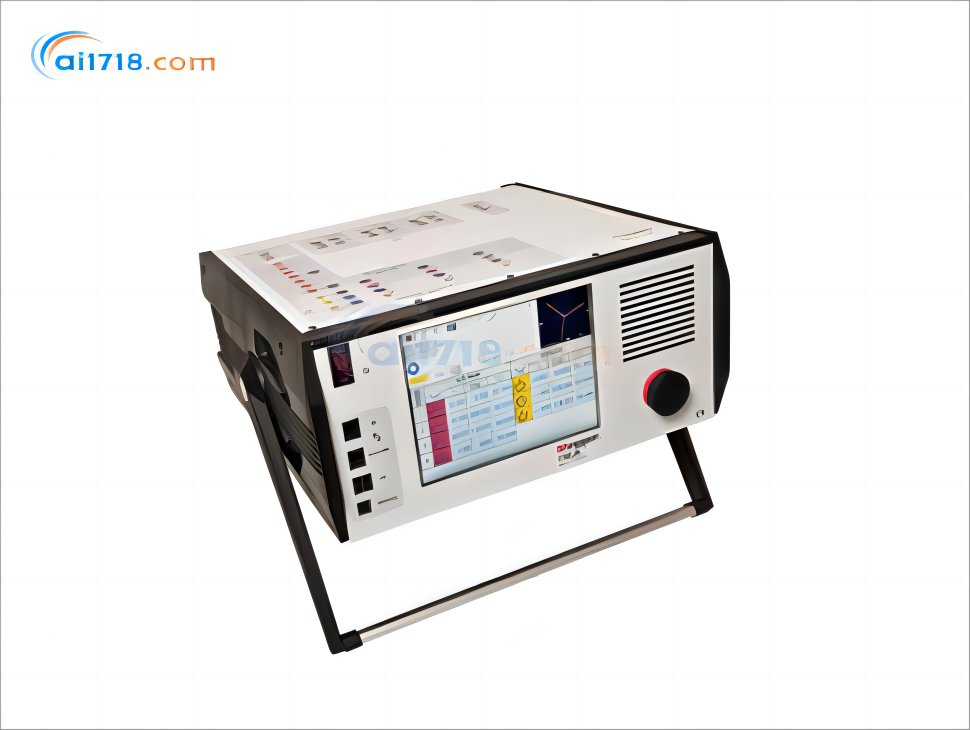

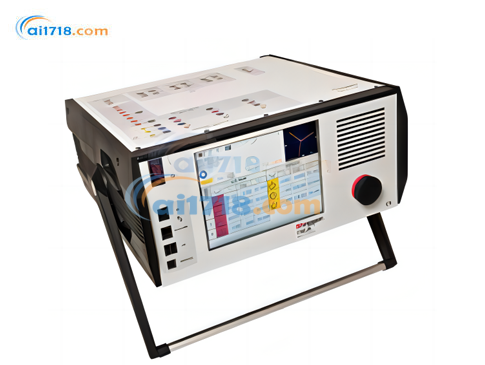

•FREJA409是Megger继电器测试设备的新成员，它快速和易于使用。
•FREJA409坚固的硬件设计是专为在广阔的温度范围的现场使用而设，带智能软件进行快速测试。
•FREJA409具有兼容高电压和高电流的「智能」组合，可测试所有机电、固态和数字过流继电器，包括电压控制、电压抑制和定向过流。
•带有三个电流发生器和四个电压发生器，设备为三相保护系统的调试提供了完整的三相测试系统。
•FREJA406可以提供6道电流，而FREJA409可以将电压通道转化为电流，提供9道电流。
•FREJA409发生器还可在电压和电流通道提供高功率，能测试几乎所有类型的保护继电器。
FREJA409继电保护测试系统特点：
•使用FREJA Win软件全自动测试
•使用直观的图形触摸屏作电脑操作或单独操作
•每相高电流、高功率输出（60/300 VA rms）
•FREJA409提供了3×120 A三相配置模式
•FREJA406提供了6个电流，FREJA409提供9个电流，供变压器差动测试
•IEC61850测试能力
FREJA409继电保护测试系统应用领域：
•FREJA409主要用于二次侧的测试，几乎可以测试所有的保护继电器。
FREJA409继电保护测试系统优点：
•DC电源。5到250 V DC可变输出，100 W（高达4 A）
•电流输出
FREJA403-3通道60 A，每相300 VA
FREJA406-6通道，3 × 60 A 和3 × 15 A
FREJA409-9通道，6 × 60 A 和3 × 15 A
•电压输出
FREJA403/406/409-四通道300 V，150 VA
FREJA406/409三通道可转换为每相15 A 120 VA的电流通道
•开关量输入4、5、6、7、8、9、10。提供了7个额外的监测电路。
•开关量输出4。额定值为300 V AC/DC，8 A。
•开关量输出5和6。高速，AC/DC电压额定值为400V峰值，1 A。
•开关量输出1、2和3。额定值为300 V AC/DC，8 A。
•开关量输入1、2和3.额定值5到300 V AC/DC。
•电源开关。通电时发光。
•以太网端口。PC连接的主要端口。
•IEC61850。这个端口可以用来连接IEC 61850变电站母线，进行IEC 61850设备的测试。
•USB 端口。升级和检索local人机界面的测试报告。
•服务端口。
•Local人机界面。TFT LCD，全彩触摸屏。
•拨盘。
•电源输入插座。100到240 V，50/60 Hz。
•保护接地终端。
(50 ft) cable and an allweather antenna. Longer
cables can be ordered.
订购信息
Item
Art. No.
FREJA 403 Standalone
Excl. FREJA Win, excl. soft case, excl. test leads
CF-39000
FREJA 403 (with soft case)
Incl. FREJA Win, soft case, test leads (GA-00033)
CF-39090
FREJA 403 (with flightcase)
Incl. FREJA Win, flightcase, test leads (GA-00033)
CF-39091
FREJA 406 Standalone
Excl. FREJA Win, excl. soft case, excl. test leads
CF-49000
FREJA 406 (with soft case)
Incl. FREJA Win, soft case, test leads (GA-00033)
CF-49090
FREJA 406 (with flightcase)
Incl. FREJA Win, flightcase, test leads (GA-00033)
CF-49091
FREJA 409 Standalone
Excl. FREJA Win, excl. soft case, excl. test leads
CF-59000
FREJA 409 (with soft case)
Incl. FREJA Win, soft case, 2x test leads (GA-00033)
CF-59090
FREJA 409 (with flightcase)
Incl. FREJA Win, flightcase, 2x test leads (GA-00033)
CF-59091
Optional
FREJA Win
Software
CF-8203X
FREJA Win upgrade
CF-8282X
MGC
IEC 61850 Megger GOOSE configuration software
CF-8401X
Optional accessories
Multicable
GA-00105
Flight case
GD-00265
Soft case
GD-00315
Test lead set
With touch-proof contacts.
4 x 0.25 m (0.8 ft) / 2.5 mm2
2 x 0.5 m (1.6 ft) / 2.5 mm2
10 x 2 m (6.5 ft) / 2.5 mm2
Weight: 1 kg (2.2 lbs).
GA-00033
GPS200 – MGTR
The GPS receiver GPS200 – MGTR makes it possible
to synchronize two or more FREJA to conduct endto-end testing. End-to-end testing provides quick,
reliable results showing how two or more protection
relay systems interact. The unit comes with a 15 m
CF-90150
Cable organizer
Velcro straps, 10 pcs.
AA-00100
| 电阻性负载、额定电压以及+25°C ± 3°C的环境下30分钟热机后 规格有效。所有硬件数据都与实物相同。规格会在不经意间产生变 化。 | |
|
|
|
| 应用场合 | 仪器可在高压变电站和工业环境下使用 |
| 运行温度 | 0°C to +40°C (32°F to +104°F) |
| 储存和运输温度 | -25°C到+70°C (-13°F到+158°F) |
| 湿度 | 5% – 90% RH, 不凝结 |
| 海拔（操作） |
3000 m 2000米以内可满负荷操作。 在海拔大于2000米后，由于内部高温保护，负荷会有限制。 |
| CE标识 | |
| EMC | EN 61326:2006 |
| LVD | EN/IEC 61010-1:2001（第二版） |
| 常规 | |
| 电源电压 | 100 – 240 V AC, 50–60 Hz |
| 功率 | 2400 VA |
| 仪器尺寸 |
400 x 175 x 420 mm (15.7” x 6.9” x 16.5“) |
| 运输箱尺寸 |
514 x 499 x 280 mm (20” x 19.7” x 11”) |
| 仪器 (403, 406)重量 | 18 kg (39 lbs) |
| 仪器 (409)重量 | 21 kg (46 lbs) |
| 运输箱重量 | 10 kg (22 lbs) |
| 显示器 | LCD |
| 通信接口 | 以太网 |
|
MEGGER FREJA409继电保护测试系统说明文档 |
|
-
