西班牙SMC UNO继电器测试系统由爱仪器仪表网代理，本产品是一种全面的便携式单相测试系统，能够测试所有类型的单相保护继电器。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

UNO描述

UNO 具有高功率输出，系统极其紧凑而坚固，具有极高的功率重量比。该设计采用了*新的现代数字微处理器技术，在功率、精度、低失真和动态能力方面实现了*的输出特性。这种高科技解决方案无需额外的配件即可测试继电器测试所需的许多不同功能。

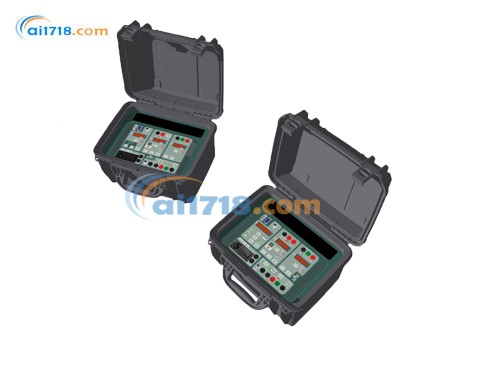

该系统由 2 个独立单元组成，每个单元具有独立的输出通道。每个输出通道都可以从电压转换为电流（在电压单元中），或从电流转换为电压（在电流单元中）。每个输出都受振幅和相位角控制，可以“链接”到主从协调序列中，具有模拟斜坡和动态变化。所有输出信号均由 IGM（智能发电机模块）以数字方式生成、放大和内部控制，IGM 可解释从前面板收到的命令，以产生高度准确、稳定、低失真且独立于电压供应的输出。

该系统还允许选择连接到计算机，以便自动测试继电器或使用 Windows 兼容软件控制设备。甚至设备的调整和校准也可通过随设备提供的封闭式校准软件轻松实现，该软件无需任何硬件干预即可校准和/或调整输出。UNO 提供了一个完整的系统，具有在手动和自动操作模式下进行保护继电器测试所需的所有特性和功能，适用于实验室和现场测试。

UNO特征

完整的单相系统由 2 个单元提供（PTE-100-V/PTE-50-CE）。
可逆输出（*多 2 个电流输出和 2 个电压输出）。
单相电流输出50A或150V。
单相电压输出300V或8A。
可变相位角从 0°-360°，每个输出通道独立。
频率在 40 至 420 Hz 之间可变。
可编程频率斜坡，斜坡速度可在 0.01 Hz/s 至 10 Hz/s 之间选择。
瞬时频率从一个值步进到另一个值。
谐波选择，每个电流相位独立于第 7 次谐波。
每个通道的输出功率为 100 VA。
完全隔离的输出。
手动控制所有输出和相位角，每个通道独立。
故障模拟可以通过前面板控制进行编程和手动实现。
能够执行带宽为 0.5 至 5000 Hz 的动态和瞬态测试。
完全可以通过计算机进行编程。
关闭案例校准。
内置计时器，以秒或周期为单位读数。
3 个独立监视器。
外部相位和频率参考。
外壳：IP-65。
便携的。

UNO应用

测试所有类型的单相保护继电器。
单相故障模拟。
自动继电器测试，使用EUROTEST软件。

UNO 继电保护测试系统产品规格

参数	规格
输出通道	2 个可逆通道（电流 / 电压切换）
电流输出	- 通道 1（PTE-50-CE）：0-50 A - 通道 2（PTE-100-V）：0-8 A
电压输出	- 通道 1（PTE-50-CE）：0-150 V - 通道 2（PTE-100-V）：0-300 V
组合能力	- 支持 50A+300V、50A+8A、150V+300V 或 150V+8A 等灵活配置
频率范围	- 参数模式：40.00–420.0 Hz（PTE-50-CE） - 瞬态模式：0.5–5000 Hz（PTE-50-CE）
谐波生成	1st–7th 次自动生成（PTE-50-CE）
相位角	0–359.9°（分辨率：0.1°，PTE-50-CE）
精度	±0.5%（电流 / 电压）
失真度	≤1%
数字计时器	- 范围：0.001–99999 秒或 0.1–9999.9 周期 - 精度：±0.01% 读数 ±1 位（PTE-50-CE）
信号监控器	- 干接点输入：开路电压 10.2 Vdc，短路电流 25 mA - 电压输入：5–250 Vac/dc，阻抗 19 kΩ（PTE-50-CE）
电源	- PTE-50-CE：230/110 Vca ±10% - PTE-100-V：230/110 Vca ±10%
尺寸与重量	- PTE-50-CE：308×385×253 mm，15.6 kg - PTE-100-V：308×385×253 mm，15.6 kg
防护等级	IP67（防水防尘）
标准配件	- 测试引线组、电源线、端子适配器、鳄鱼夹、通信电缆、保险丝套件等
