意大利ISA RELTEST 1000三相继电器测试仪由爱仪器仪表网代理，本产品先进的多功能继电器测试仪，专为配电，输电，智能电网和可再生能源工厂设计。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

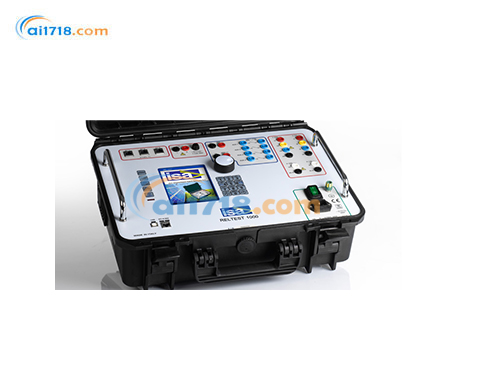

RELTEST 1000三相继电保护测试仪
・专为配电、智能电网和可再生能源电站设计的先进多功能继电保护测试仪
・一个独立电流输出，可在 0 至 1.5 A 范围内调节
・频率发生器：40 - 400 Hz
・通过键盘和彩色显示屏进行本地控制
・电池模拟器
・可通过*测试与数据管理软件进行远程控制
・两个独立的定时器输入
・四个辅助继电器输出
・三个独立的交流电压输出，可在 0 至 400 V 范围内调节
・可选六个低电平输出
・USB 接口
・第四个独立交流电压输出，可在 0 至 130 V 范围内调节
・用于存储测试结果的内部存储器
・一个电流输出，0 至 15 A，可在三相插座上切换
・自动测试报告
・轻便易携

应用

RELTEST 1000 可测试以下所有继电器

继电器类型	IEEE 编号
距离继电器	21
同步装置	25
欠压 / 过压继电器	27/59
方向性功率继电器	32
瞬时过电流继电器	50
反时限过电流继电器	51
方向性过电流继电器	67
自动重合闸继电器	79
频率继电器	81

RELTEST 的使用极其简单：连接完成后，操作员可通过菜单选择所需测试。测试可在本地或通过 PC 控制进行。测试结果会自动保存，然后使用测试设备附带的 TDMS 软件下载到 PC 中，以便*终存储和打印。

技术规格

三电压输出

・三个交流电压输出，可分别调节。输出范围（相电压）：0 V 至 100 V AC 或 400 V AC
・连接：4 个安全插座（3 相和一个公共中性线）
・可独立连续调节每个输出的幅度
・精度：输出的 ±0.5%，量程的 ±0.2%
・失真度：0.1%
・电压之间的角度：可在 0° 至 360° 范围内调节
・分辨率：0.5°；精度：1°
・电压输出具有公共中性线，并与市电和地隔离
・每相可用功率：在*大电压下连续 20 VA
・可独立设置故障前和故障输出幅度

第四电压发生器

测试设备配备第四个电压输出，其中性线与三相电压公共中性线共用，可独立于相电压进行调节。
・电压范围：13 V 或 130 V AC
・可连续调节输出幅度从 0 到*大值
・连接：2 个安全插座
・精度：输出的 ±0.5%，量程的 ±0.2%
・分辨率：13 V 范围内为 6 mV，130 V 范围内为 60 mV
・失真度：0.1%
・角度：可在 0° 至 360° 范围内调节
・分辨率：0.5°；精度：1°
・输出与市电和地隔离
・可用功率：在 130 V 下连续 6 VA
・可独立设置故障前和故障输出幅度

电流输出

RELTEST 1000 配备两个电流输出，一个可在三相插座上切换，另一个独立。
电流可一次生成一个。

主电流发生器

主电流输出的中性线与电压输出隔离，可在三相插座上切换。
・电流范围：15 A AC
・连接：4 个安全插座，标记为 IN、I1、I2 和 I3
・输出选择：根据所选故障自动选择
・可连续调节输出幅度从 0 到*大值
・分辨率：7 mA
・精度：输出的 ±0.5%，量程的 ±0.2%
・失真度：0.5%
・角度可在 0° 至 360° 范围内调节
・分辨率：0.5°；精度：1°
三相继电保护测试仪 3
・输出与市电和地隔离
・可用功率：在 15 A 下连续 25 VA

第二电流发生器

测试设备配备一个附加电流输出。电流可一次生成一个。中性线与相电流的中性线共用。
・电流范围：0.15 A 和 1.5 A AC
・连接：2 个安全插座
・可连续调节输出幅度从 0 到*大值
・精度：输出的 ±0.5%，量程的 ±0.2%
・分辨率：0.15 A 范围内为 0.1 mA，1.5 A 范围内为 1 mA
・失真度：0.5%
・角度：可在 0° 至 360° 范围内调节
・分辨率：0.5°；精度：1°
・输出与市电和地隔离
・可用功率：在 1.5 A 下连续 2 VA

输出频率

・频率范围：可在 40 Hz 至 400 Hz 范围内调节
・可分别设置故障前和故障期间的输出频率
・两个输出可具有不同频率（用于同步继电器测试）
・精度：±0.1 mHz
・分辨率：1 mHz
・变化率可编程在 ±0.1 Hz/s 至 ±999 Hz/s 之间

电池模拟器

非稳压直流发生器：跟随市电。
・在 230 V 时的电压值：110、48、24 V DC ±15%
・功率：30W、22W、11W。连接：2 个安全插座
・输出与市电、地和所有其他输出隔离

触发输入

・两个触发输入，标记为 C1 和 C2，可独立隔离和编程
・输入可独立选择为干接点或湿接点，*高 400 V DC
・对于电压输入，触发电平可设置为 24 V 或 80 V
・6 根黑色电缆，截面积 2.5 mm²，长度 2 m，端接 4 mm 安全香蕉插头
・10 个适配器
・接地电缆，长度 2 m，黄 / 绿色，带夹具
・备用保险丝
・连接：4 个安全插座，2 个用于 C1，2 个用于 C2。输入之间、与市电、地和其他输出隔离
・TDMS 软件和操作手册

定时器

电子数字定时器可全自动启动和停止，无论是闭合还是断开输入，输入可以是干净的
可选配件
（干）接点或带电压的接点（湿接点）。
精度：±100 ppM ±1 ms。

六个低电平发生器

RELTEST 可选配六个用于连接传感器的继电器输出。

辅助输出

・4 个辅助接点，能够模拟对继电器的所有逻辑指令
主要特点：
・输出：6 个，3 相电流和 3 相电压，位于前面板的 3 个 RJ 连接器上
・可设置接点闭合相对于测试开始的时间。延迟范围：0 至 999.99 s
・电压范围：0 至 7.07 V AC
・电流范围：0 至 7.07 V AC
・*大电流：5 mA

・接点范围：250 V AC 时 5 A；120 V DC 时 0.2 A

图形显示和本地控制

・精度：量程的 0.1%
・大型彩色图形显示器，TFT 类型，背光，320 x 240 像素
・失真度：0.1%
・输出频率：0 至 500 Hz

・键盘：12 键，5 个功能键和一个数字编码器

本地和 PC 控制

测试设备的本地控制通过多功能旋钮、键盘和显示器进行。

控制菜单允许设置故障类型。然后启动测试，包括两种测试类型：阈值测量和时间测量。测试结果显示在显示器上，并可保存和检索。通过 PC 连接，用户可使用 TDMS - 测试和数据管理软件。

保护

・开机自动诊断
・电压输出的电子保护和辅助输出的保险丝
・过热保护
・触发输入的选择错误保护

接口和软件

・PC 接口：USB
・内部存储器：可存储超过 500 个测试结果

・TDMS 软件用于测试结果的管理、存储和保存

电源和尺寸

・电源：195 至 264 VAC 50/60Hz
・重量：13 kg
・尺寸：46（宽）x 35（高）x 17（深）cm

配件

测试设备随附的配件：
・电源线和 USB 线
・连接到继电器的电缆
6 根红色电缆，截面积 2.5 mm²，长度 2 m，端接 4 mm 安全香蕉插头
1 根黄色电缆，截面积 2.5 mm²，长度 2 m，端接 4 mm 安全香蕉插头
1 根蓝色电缆，截面积 2.5 mm²，长度 2 m，端接 4 mm 安全香蕉插头

RELTEST 1000产品规格

参数	描述
三电压输出	三个独立可调交流电压输出，相电压范围：0–100 V AC 或 0–400 V AC，精度 ±0.5% 输出值 ±0.2% 量程，失真度 0.1%，角度可调 0°–360°，分辨率 0.5°，每相功率 20 VA（连续）。
第四电压发生器	独立交流电压输出，范围 13 V 或 130 V AC，精度 ±0.5% 输出值 ±0.2% 量程，分辨率 6 mV（13 V）/60 mV（130 V），失真度 0.1%，角度可调 0°–360°，功率 6 VA（130 V 连续）。
电流输出	主电流：0–15 A AC，精度 ±0.5% 输出值 ±0.2% 量程，分辨率 7 mA，失真度 0.5%；第二电流：0.15 A/1.5 A AC，精度 ±0.5% 输出值 ±0.2% 量程，分辨率 0.1 mA（0.15 A）/1 mA（1.5 A）。
输出频率	40–400 Hz，精度 ±0.1 mHz，分辨率 1 mHz，变化率 ±0.1–999 Hz/s。
电池模拟器	非稳压 DC 输出：110 V/48 V/24 V DC ±15%（230 V 输入），功率 30W/22W/11W，隔离设计。
触发输入	2 个独立可编程输入（C1/C2），支持干接点 / 湿接点（≤400 V DC），触发电平 24 V 或 80 V。
定时器	电子数字定时器，精度 ±100 ppm ±1 ms，支持干 / 湿接点输入。
辅助输出	4 个辅助接点，支持逻辑指令模拟，接点容量 5 A @ 250 V AC 或 0.2 A @ 120 V DC。
显示与控制	彩色 TFT 显示屏（320×240 像素），12 键键盘 + 数字编码器，支持本地控制和 PC 远程控制（USB 接口）。
保护功能	开机自诊断、电压输出电子保护、过热保护、触发输入错误保护。
电源与尺寸	AC 195–264 V/50–60 Hz，重量 13 kg，尺寸 46×35×17 cm。
