美国ETI PI-2500 Gen2便携式大电流断路器测试仪由爱仪器仪表网代理，本产品是一款多功能且技术先进的初级注入测试装置，能够测试高达 2000 安培框架尺寸的断路器。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

PI-2500 Gen2产品描述

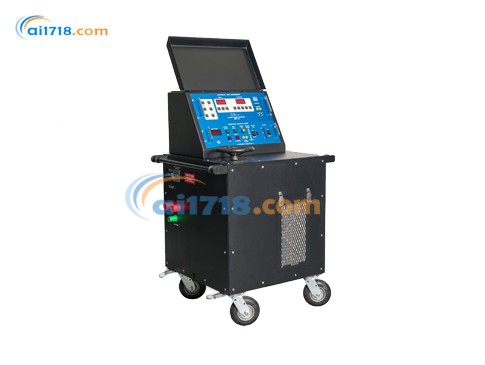

PI-2500 Gen2 是一款坚固耐用、易于使用的大电流一次注入测试装置。其尺寸和重量为在地下室或屋顶等狭窄空间内进行测试提供了*的灵活性。钢制外壳无突出部件，两端配备全宽手柄和吊钩。可锁定的旋转脚轮确保移动便捷。

25,000A 峰值输出：该测试装置可实现约 25,000A 的峰值输出，非常适合测试连续电流高达 2,000A 的抽出式断路器和塑壳断路器。
*大通用性：配备双初级和次级输出变压器，PI-2500 Gen2 可与各种断路器尺寸实现*佳阻抗匹配。
便捷的预设输出：PI-2500 Gen2 内置多种脉冲预设模式，为机电式和固态脱扣装置提供额外的测试能力。短预设脉冲持续时间和长预设时间可用于测试瞬时脱扣与电缆或其他设备的热运行之间的差异。
串行端口：PI-2500 Gen2 配备标准串行端口，可连接打印机、计算机或其他设备，以 ASCII 格式打印或存储测试结果的时间和电流值。
安全优先：内部电压传感器自动配置交流控制电源部分，仅在正确配置施加电压时通电。PI-2500 Gen2 还为输出母线和微调 PowerstatTM 提供温度保护，确保两者温度均不超过安全运行水平。

PI-2500 Gen2应用

该测试装置可测试不同制造商的低压、塑壳和金属铠装直动式交流断路器。该测试装置还可用于高电流应用，如比率变压器和热运行测试。通过使用晶闸管，PI-2500 Gen2 消除了闭合时间误差。在零交叉点启动可消除电流波形中的直流偏移，即使对于高速固态或机电式脱扣装置的短持续时间电流，也能提供准确、可重复的测试结果。

PI-2500 Gen2 便携式断路器测试装置

25 千安 • 100 千安

电流精度

连续模式：±0.5% 读数 + 0.5% 量程
脉冲模式：±1% 读数 + 1% 量程

定时器范围

0-9999.999 秒
0-9999.9 周波

定时器精度

±0.5% 读数 ±1 计数

数字电压表输入

量程：0-600 VAC
精度：1% 满量程

7.6V（并联）	15.2V（串联 / 并联）	30.4V 串联	过载	占空比	*大开启时间 ²	*小关闭时间	*大输入电流（480V）	*大输入电流（240V）
2000A	1000A	500A	1 倍	*	连续	无	32A	64A
2800A	1400A	700A	1.4 倍	50%	15 分钟	15 分钟	45A	90A
4000A	2000A	1000A	2 倍	25%	5 分钟	15 分钟	64A	128A
8000A	4000A	2000A	4 倍	6%	1 分钟	15 分钟	128A	256A
12000A	6000A	3000A	6 倍	2%	6 秒	2 分钟	192A	384A
16000A	8000A	4000A	8 倍	1.6%	1 秒	1 分钟	256A	512A
20000A	10000A	5000A	10 倍	1%	0.5 秒	1 分钟	320A	640A
25000A	12500A	6250A	*大	0.1%	0.03 秒	1 分钟	400A	800A

尺寸与重量

高度：	45.0 英寸（114.3 厘米）
宽度：	30.0 英寸（76.2 厘米）
深度：	25.0 英寸（63.5 厘米）
重量：	700 磅（317 千克）

串行端口

标准串行端口，可连接打印机、计算机或其他设备，以 ASCII 格式打印或存储时间和电流值。

输入电源

208/240 或 480 VAC ±10%，-15%（开关可选），单相
60 Hz（50 Hz 时*大线路电压降低 10%）
15 kVA（连续），输出 12 kVA（效率 80%）

PI-2500 Gen2 便携式断路器测试装置产品规格

参数	规格
电流精度	连续模式：±0.5% 读数 + 0.5% 量程脉冲模式：±1% 读数 + 1% 量程
定时器范围	秒：0-9999.999 秒周期：0-9999.9 周波
定时器精度	±0.5% 读数 ±1 计数
数字电压表输入	范围：0-600 VAC 精度：1% 满量程
输出配置
7.6V（并联）	2000A
15.2V（串联 / 并联）	1000A
30.4V（串联）	500A
过载	1 倍
占空比	*
*大开启时间 ²	连续
*小关闭时间	无
*大输入电流（480V）	32A
*大输入电流（240V）	64A
7.6V（并联）	2800A
15.2V（串联 / 并联）	1400A
30.4V（串联）	700A
过载	1.4 倍
占空比	50%
*大开启时间 ²	15 分钟
*小关闭时间	15 分钟
*大输入电流（480V）	45A
*大输入电流（240V）	90A
7.6V（并联）	4000A
15.2V（串联 / 并联）	2000A
30.4V（串联）	1000A
过载	2 倍
占空比	25%
*大开启时间 ²	5 分钟
*小关闭时间	15 分钟
*大输入电流（480V）	64A
*大输入电流（240V）	128A
7.6V（并联）	8000A
15.2V（串联 / 并联）	4000A
30.4V（串联）	2000A
过载	4 倍
占空比	6%
*大开启时间 ²	1 分钟
*小关闭时间	15 分钟
*大输入电流（480V）	128A
*大输入电流（240V）	256A
7.6V（并联）	12000A
15.2V（串联 / 并联）	6000A
30.4V（串联）	3000A
过载	6 倍
占空比	2%
*大开启时间 ²	6 秒
*小关闭时间	2 分钟
*大输入电流（480V）	192A
*大输入电流（240V）	384A
7.6V（并联）	16000A
15.2V（串联 / 并联）	8000A
30.4V（串联）	4000A
过载	8 倍
占空比	1.6%
*大开启时间 ²	1 秒
*小关闭时间	1 分钟
*大输入电流（480V）	256A
*大输入电流（240V）	512A
7.6V（并联）	20000A
15.2V（串联 / 并联）	10000A
30.4V（串联）	5000A
过载	10 倍
占空比	1%
*大开启时间 ²	0.5 秒
*小关闭时间	1 分钟
*大输入电流（480V）	320A
*大输入电流（240V）	640A
7.6V（并联）	25000A
15.2V（串联 / 并联）	12500A
30.4V（串联）	6250A
过载	*大
占空比	0.1%
*大开启时间 ²	0.03 秒
*小关闭时间	1 分钟
*大输入电流（480V）	400A
*大输入电流（240V）	800A
尺寸与重量	高度：45.0 英寸（114.3 厘米）宽度：30.0 英寸（76.2 厘米）深度：25.0 英寸（63.5 厘米）重量：700 磅（317 千克）
输入电源	电压：208/240 或 480 VAC ±10%，-15%（开关可选），单相频率：60 Hz（50 Hz 时*大线路电压降低 10%）功率：15 kVA（连续），输出 12 kVA（效率 80%）
标准配件	测试棒适配器套件（S-B343）×1
可选配件	无具体信息
