英国N4L(牛顿) PPA55x1 IEC61000 谐波和闪烁分析仪，PPA55x1 系列精密 IEC61000 谐波和闪烁分析仪。提供独立和软件驱动的测试能力，使用户可以选择在仪器上获得通过/失败结果，而无需 PC现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

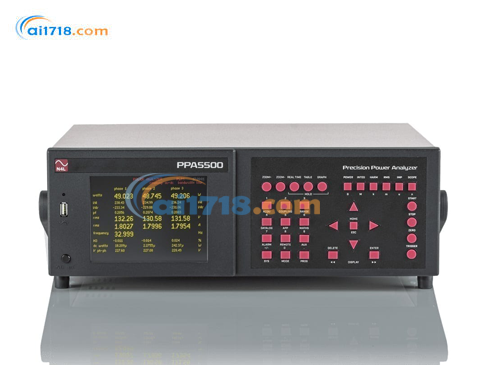

PPA55x1 IEC61000 谐波和闪烁分析仪（IEC61000-3-2/3-3 和 IEC61000-3-11/3-12）
IEC61000 谐波和闪烁分析仪 - 符合要求、经过验证且可通过 UKAS 使用
PPA55x1 系列精密 IEC61000 谐波和闪烁分析仪提供完全兼容的测试和测量解决方案，以满足*新的 IEC61000 谐波和闪烁国际测试标准。该仪器提供独立和软件驱动的测试能力，使用户可以选择在仪器上获得通过/失败结果，而无需 PC。或者可以使用 IECSoft，这为用户提供了一个直观且高度复杂的报告和分析平台。
如果还需要覆盖 IEC61000-4-11 和 IEC61000-4-13 抗扰度测试标准，N4L 的EMC 测试系统可提供这些标准以及 IEC61000-3-2/3 和 IEC61000-3-11/12 的合规性。下表说明了EMC 测试系统配置示例。
IECSoft 使用户能够快速、轻松地确定任何 DUT 的故障模式，过去谐波和闪烁测试软件提供的报告几乎没有实时“测试中”结果分析。IECSoft 逆势而行，提供易于解释的用户界面，其中包括复杂的谐波实时图形显示，提供数据的模拟表示，以便在整个测试过程中为用户提供对 DUT 性能的“感觉”。这是通过精心设计的用户界面来实现的，对于波动谐波，这包括极限表示的 POHC%、颜色编码的实时、平均值、失败平均值、失败*大值、STL 例外、POHC 例外条形图和单独的实时谐波分析。
Newtons4th 开发了用于手动切换测试的独特用户界面，为用户提供瞬时 Dmax 值和整个 24 次测试的运行平均值，该软件将自动计算收集的数据的限制和结果。这减少了测试时间，让工程师有更多时间专注于 DUT 行为以及发生故障时的故障调查。
PPA55x1 IEC61000特点与优势
0.01%基本精度
频率范围DC和10mHz至1MHz
完全符合IEC61000-3-2标准
完全符合IEC61000-3-3标准
完全符合IEC61000-3-11标准
完全符合IEC61000-3-12标准
高精度内部分流器精度优于任何外部分流器
5毫度相位精度是低功率因数应用所必需的
50 Arms(1000 Apk)和1000 Vrms (3000 Vpk)直接输入
标准电流(50Arms)选项
所有通道高速采样
真正的实时分析，无测量间隙
1、2或3相版本
主从模式适用于4、5或6相
实时数字、表格、图形和示波器显示
适用于高电流应用的N4L分流器的简单BNC连接
RS232、IEEE 488、USB、LAN、扭矩、速度和扩展端口
| PPA55x1 IEC61000 谐波和闪烁分析仪 | ||||||
| 频率范围 | ||||||
| 直流，10mHz~1MHz-PPA55x1-低阻抗分流（50臂） | ||||||
| IEC61000电压输入 | ||||||
| 内部 | 范围 |
300mVpk ~ 3000Vpk（1000Vrms）在9个范围（300Vpk范 围内240Vrms，使用20%） |
||||
| 精度 | 0.01% Rdg+0.038% Rng+(0.004%×kHz Rdg)+5mV | |||||
| 外部的 | 范围 | 300µVpk~3Vpk在9个范围内[BNC连接器3Vpk*大输入] | ||||
| 精度 | 0.01%Rdg+0.038%Rng+(0.004%×kHz Rdg)+3µV | |||||
| 与IEC61000-3-2兼容的电流输入，包括谐波精度 | ||||||
|
低阻抗（完全兼容） 3mΩ*大50个臂 |
范围 |
100mApk~1000Apk（50臂）在9个范 围内 |
||||
| 精度 |
0.01% Rdg+0.038% Rng+(0.004%×kHz Rdg)+ 900µA |
|||||
|
外部输入端（外 部分流器电流传 感器） |
BNC连接器（*大输入 3Vpk） |
范围 | 300µVpk~3Vpk在9个范围内 | |||
| 精度 |
0.01% Rdg+0.038% Rng+(0.004%×kHz Rdg)+ 3µV |
|||||
| 相位精度 | ||||||
|
0.005deg+(0.01deg ×kHz)[PPA5500-LC (10Arms), PPA5500(30Arms)] 0.01deg+(0deg ×kHz)[PPA5500-HC (50Arms)].02 |
||||||
| 闪烁精度 | ||||||
| Pst | 3% | |||||
| 普尔特 | 3% | |||||
| 皮斯特 | 5% | |||||
|
d (c),d (max), d (t) |
3% | |||||
| 功率精度 | ||||||
| [0.03%+0.03%/pf+(0.01%×kHz)/pf] Rdg+0.03%VA Rng | ||||||
| 40-400Hz | [0.03%+0.03%/pf+(0.01%×kHz)/pf] Rdg+0.02%VA Rng | |||||
| 将* | ||||||
| 顶盖因子 | 20（电压和电流） | |||||
| 样本率 | 所有频道为2.2毫秒/秒，无间隙 | |||||
| IEC模式 |
IEC61000谐波和闪烁器（PPA5500），IEC62301备用 权力 |
|||||
| 应用程序模式 |
PWM电机驱动器，镇流器，冲入，电源变压器，待机 权力 波动谐波，振动计 |
|||||
| CMRR -共模拒绝比 | ||||||
| 250V @ 50Hz - ≥ 1mA (150dB) | ||||||
| 100V @ 100kHz - ≥ 3mA (130dB) | ||||||
|
运行中 条件 |
5至40。C的环境温度(或机架时的进气温度 安装）20-90%相对湿度不冷凝。 在5-8。C和28-40。C下，每。C读数的温度系数±为0.01% |
|||||
| 测量参数 | ||||||
|
W、VA、Var、pf、V & A - rms、整流平均值、交流、直流、峰值、浪涌 、波峰因子、形状因子、星到三角洲电压 |
||||||
| 频率（Hz）、相位（度）、基本原理、阻抗 | ||||||
| 谐波，THD、TIF、THF、TRD、TDD | ||||||
| 综合值、数据记录值、和值和中性值 | ||||||
| 数据记录-*多4个用户可选择的测量功能(60个带有可选的PC软件） | ||||||
| 数据日志窗口 | 无间隙分析，*小窗口2 ms | |||||
| 存储 | 10M记录进入闪存RAM（非挥发性） | |||||
| 通信端口 | ||||||||||
| RS232 | 波特率*高可达38.4kbps，RTS/CTS流量控制 | |||||||||
| 局域网 | 10/100基T型以太网自动传感 | |||||||||
| 通用接口总线 | IEEE488.2兼容 | |||||||||
| 统一的S波段 | USB 2.0和1.1兼容 | |||||||||
| 模拟输出 | 双极±10V（BNC） | |||||||||
| 速度输入 | BNC双极性±10V或脉冲计数1Hz至1MHz 0.01% Rdg | |||||||||
| 扭转力 | BNC双极性±10V或脉冲计数1Hz至1MHz 0.01% Rdg | |||||||||
| 同步 | 4 ~ 6相位测量（主位/从位测量） | |||||||||
| 扩展 | 4 ~ 6相（主位/从位）+辅助设备 | |||||||||
| 标准配件 | ||||||||||
| 引线 | 电源，RS232，USB，GPIB | |||||||||
| 连接电缆 |
36A 1.5m长4mm可堆叠端子 1倍红色，1倍黄色和2倍黑色每相(1倍红色，1倍黑色与HC 变体 |
|||||||||
| 连接剪辑 |
4毫米终止对准器夹-1倍红色，1倍黄色和2倍黑色每个 相（PPA5500版本1x红色和1x黑色，PPA5500-HC版本） |
|||||||||
| 光盘只读存储器 |
IECSoft，CommView2（RS232/USB/LAN），命令行，基于脚本的通信软 件 |
|||||||||
| 文件 | 用户手册，通讯手册，校准证书，快速入门指南 | |||||||||
| 机械/环境 | ||||||||||
| 显示 | 320×240点全彩TFT，白色LED背光 | |||||||||
| 尺寸 | 130H×400W×315D毫米，不包括英尺 | |||||||||
| 权重 | 5.4kg (1相），6kg (3相） | |||||||||
| 安全隔离 | 1000Vrms或直流（CATII），600Vrms或直流（CATIII） | |||||||||
| 电源 | 90 ~ 265Vrms, 50 ~ 60Hz, 40VAmax | |||||||||
| 阻抗网络规范 | ||||||||||
| IMP161/3（16臂）、IMP321/3（32臂）和IMP753（75臂）型号 | ||||||||||
| 合规性 | ||||||||||
| IMP161/3 | 完全符合IEC61000-3-3 | |||||||||
|
IMP321/3 & IMP753 |
完全符合IEC61000-3-11 | |||||||||
| 阻抗规范 | ||||||||||
|
RA= 0.24Ω jX A= 0.15Ω @ 50Hz RN= 0.16Ω jXN= 0.10Ω @ 50Hz |
||||||||||
| 当前额定值 | ||||||||||
| IMP16x | *大16个臂 | |||||||||
| IMP32x (753) | *多32个臂（75个臂） | |||||||||
|
