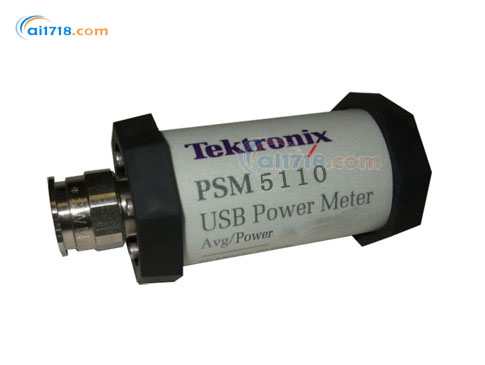

美国Tektronix PSM5110微波功率计/传感器-爱仪器仪表网

美国Tektronix PSM5110微波功率计/传感器由爱仪器仪表网代理，本产品是在进行测量前不需要清校零或校准，节约时间，避免质量差的数据的微波功率计/传感器，现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

产品简介：
•仪表在整个温度范围内经过校准，在进行测量前不需要清校零或校准，节约时间，避免质量差的数据
•所有型号都提供了平均功率、占空比校正脉冲功率和测量数据记录功能
•标配应用程序在Microsoft Windows 下运行
•功率计应用程序
•高速数据记录应用程序
•提供了LabVIEW 驱动程序和编程实例，适用于*常用的 Windows 编程环境，支持自动测试系统
•*大保持模式和相对测量模式
•偏置、频响和75Ω *小损耗校正
•灵活的平均模式，提供迅速稳定的测量
•TTL 触发输入和输出，与外部仪器同步
•通过/ 失败极限模式
•体积紧凑
•PSM5000 系列包括脉冲参数应用程序，对重复或脉冲式信号进行测量
构建和显示脉冲包络曲线
•全曲线和选通测量，包括脉冲、峰值功率和平均功率、过冲、波峰因数、上升时间和下降时间、脉宽、脉冲重复频率、占空比
•曲线数据统计测量，如互补累积分布函数(CCDF)和概率密度函数(PDF)

应用领域：
•普通RF 和微波平均功率测量
•检定重复的脉冲式信号，如导航、气象和其它雷达
•测量被调制信号峰值功率和平均功率，如GSM、CDMA、 WCDMA、HSPA、WiMAX，分析带宽高达10 MHz
•测量被调制通信信号的峰值功率和平均功率
•信号源电平控制反馈
•验证和检定功放、开关和其它RF 和微波器件
•维护、保养和安装DTV、蜂窝、微波无线链路及无线广播发射机
•检验和校准测试设备和系统

产品特点：
•8 GHz、18 GHz、20 GHz 和26.5 GHz 型号
•多种型号，带有N 型连接器和3.5 mm 连接器
•动态范围*低-60 dBm，*高+20 dBm
•不确定度低达2.6%
•读取速度高达每秒2000 次
•功能强大、紧凑的功率传感器/ 功率计
•提供了快速准确的RF和微波功率测量功能
•视您选择的具体系列，其提供了多种CW 和脉冲调制测量功能
•每台仪表都标配Windows功率计应用软件，用来控制仪表，显示读数，记录数据
•功率传感器/ 功率计和PC相结合，提供了完整的解决方案，不再需要使用单独的专用仪表主机
•通过标配功率计应用软件，用户只需按一下鼠标，*会出现熟悉的仪表控制功能，在PC屏幕上直接出现读数
•熟悉的Windows下拉菜单提供了额外的控制功能
•PC上会立即提供数据，进一步进行分析和文件管理
•仪表使用标准USB 2.0 协议和电缆与PC 通信，即插即用，使用简便
•把高速功率测量集成到测试中
•泰克PSM系列功率传感器提供了业内*快的测量速度(每秒读取2000 次)
•这可以明显缩短测试时间，提供以前没有提供的动态功率测量信息
•标配高速记录应用程序为把这些数据放到PC中进行分析提供了一种机制
•对自编程测试应用，您可以使用LabVIEW或使用全面存档的API与传感器通信
•其为*常用的开发环境提供了范例程序
•通信库允许程序与*多12个传感器通信，而不需要使用昂贵的开关
•为与其它测量设备同步，包括触发输入和触发输出TTL信号
•高速测量、全面的编程工具和同步功能，使得这些传感器可以作为通用系统，增加到您的测试环境中
•选择能够满足您的需求的性能/ 功能

	PSM5110	PSM5120	PSM5320	PSM5410
输入连接器	3.5 mm, 插头	N-type, 插头	N-type, 插头	3.5 mm, 插头
频率范围	100 MHz – 8 GHz		50 MHz – 18.6 GHz	50 MHz – 20 GHz
动态范围	100 MHz – 6 GHz: –60 dBm – +20 dBm 6 GHz – 8 GHz: –50 dBm – +20 dBm		–40 dBm – +20 dBm
*大峰值平均值比	100 MHz – 6 GHz: 80 dB 6 GHz – 8 GHz: 70 dB		55 dB
内部视频带宽	10 MHz, 典型值
时基	±50 ppm, 典型值
实时采样率	500 kS/s
平均功率, *小脉冲宽度	500 ns, 典型值
峰值功率, *小脉冲宽度	200 ns, 典型值
脉冲曲线, *大等效时间	48 MS/s
脉冲曲线, *小上升时间	54 ns (–70 dBm – –20 dBm 脉冲, 4 GHz)
脉冲曲线, *小下降时间	44 ns (–70 dBm – –20 dBm 脉冲, 4 GHz)
脉冲曲线, 手动触发电平精度	±1 dBm
脉冲曲线, *小周期数	2 个周期
脉冲曲线, 视频滤波器	100 kHz, 200 kHz, 300 kHz, 500 kHz, 1 MHz, 2 MHz, 3 MHz, 5 MHz, 10 MHz
总体准确度*1	总体不确定度 = 2 × √[ (CF/2)2 + (L/2)2 + (N/2)2 + (Z/√2)2+ (Mm/√2)2 + (T/√2)2 ]
校准系数不确定度(CF)	100 MHz – 500 MHz: 4.0% 500 MHz – 8 GHz: 2.5%	100 MHz – 500 MHz: 4.0% 500 MHz – 8 GHz: 1.7%	50 MHz – 500 MHz: 4.0% 500 MHz – 10 GHz: 1.7% 10 GHz – 18.6 GHz: 1.9%	50 MHz – 500 MHz: 4.0% 500 MHz – 12.5 GHz: 2.6% 12.5 GHz – 18 GHz: 3.2% 18 GHz – 20 GHz: 3.5%
温度不确定度(TU)	40 °C < T ≤ 50 °C: 1.00% 30 °C < T ≤ 40 °C: 0.75% 20 °C < T ≤ 30 °C: 0.00% 10 °C < T ≤ 20 °C: 0.75% 0 °C < T ≤ 10 °C: 1.00%		40 °C < T ≤ 50 °C: 6.00% 30 °C < T ≤ 40 °C: 3.00% 20 °C < T ≤ 30 °C: 0.00% 10 °C < T ≤ 20 °C: 3.00% 0 °C < T ≤ 10 °C: 6.00%

*大平均功率	+20 dBm (100 mW)；损坏电平:+23 dBm (200 mW)
*大脉冲功率	+20 dBm (100 mW)；损坏电平:+23 dBm (200 mW)
测量速度	2000/s (100 settled measurements per second typical)
触发输入/触发输出	兼容TTL；损坏电平:5.5 V max, –0.5 V min；速率: 1 Hz - 750 kHz, 典型值
USB 接口	USB 版本: 2.0 版全速(11 Mb/s)
工作温度	0 °C – +55 °C
非工作温度	–25 °C – +85 °C
工作湿度	+30℃以下时15% - 95% RH (相对湿度)；+30℃到+55℃时15% - 45% RH；无冷凝
非工作湿度	+30℃以下时15% - 95% RH (相对湿度)；+30℃到+85℃时15% - 45% RH；无冷凝
工作高度	3,000 m (10,000 英尺)
非工作高度	15,000 m (50,000 英尺)
安全	ANSI/UL61010-1 (ISA-82.02.01), CAN/CSA,C22.2 No. 61010-1, EN61010-1, IEC 61010-1
EMC	EN 61326 (1997); A1 (1998), 根据EN50082-2,Group 1, Class B, CE 提高测试电平
直径	PSM4320, PSM4410 ：48 mm (1.9 英寸)
长度	PSM4320, PSM4410 ：74 mm (2.9 英寸), 外加连接器
长度	PSM4110, PSM4120 ： 62 mm (2.4 英寸), 外加连接器
重量	PSM4320，PSM4410：112 g (3.95 盎司), 外加连接器的重量
重量	PSM4110，PSM4120： 90 g (3.17 盎司), 外加连接器的重量

PSM3110	USB 功率传感器/ 功率计, 10 MHz-8 GHz，真实平均功率, 3.5 mm 插头
PSM3120	USB 功率传感器/ 功率计, 10 MHz-8 GHz，真实平均功率, N 型插头
PSM3310	USB 功率传感器/ 功率计, 10 MHz-18 GHz，真实平均功率, 3.5 mm 插头
PSM3320	USB 功率传感器/ 功率计, 10 MHz-18 GHz，真实平均功率, N 型插头
PSM3510	USB 功率传感器/ 功率计, 10 MHz-26.5 GHz，真实平均功率, 3.5 mm 插头
PSM4110	USB 功率传感器/ 功率计, 10 MHz-8 GHz，峰值功率和脉冲, 3.5 mm 插头
PSM4120	USB 功率传感器/ 功率计, 10 MHz-8 GHz，峰值功率和脉冲, N 型插头
PSM4320	USB 功率传感器/ 功率计, 50 MHz-18 GHz，峰值功率和脉冲, N 型插头
PSM4410	USB 功率传感器/ 功率计, 50 MHz-20 GHz，峰值功率和脉冲, 3.5 mm 插头
PSM5110	USB 功率传感器/ 功率计, 100 MHz-8 GHz，脉冲曲线, 3.5 mm 插头
PSM5120	USB 功率传感器/ 功率计, 100 MHz-8 GHz，脉冲曲线, N 型插头
PSM5320	USB 功率传感器/ 功率计, 50 MHz-18 GHz，脉冲曲线, N 型插头
PSM5410	USB 功率传感器/ 功率计, 50 MHz-20 GHz，脉冲曲线, 3.5 mm 插头
C3	三年校准服务
C5	五年校准服务
R5	五年维修服务
174-6150-00	USB 电缆, 2 m, 20 AWG
348-2013-00	更换用橡胶缆套
