英国N4L(牛顿) PPA3500功率分析仪电机/逆变器分析，PPA3500 是一款高精度 3~6(7) 相功率分析仪，能够在各种应用中执行可靠、准确的功率分析。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

PPA3500功率分析仪 – 电机/逆变器分析，可再生能源
高性能 6 相电源分析

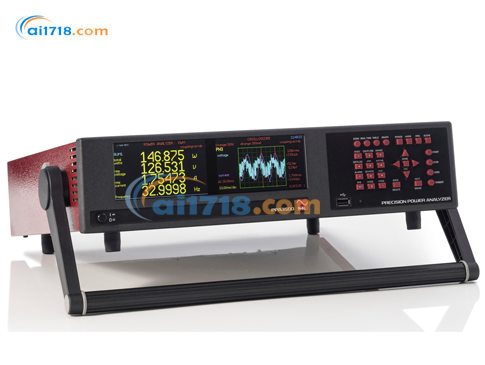

PPA3500 是一款高精度 3~6(7) 相功率分析仪，能够在各种应用中执行可靠、准确的功率分析。由于采用创新的模拟卡设计，PPA3500 封装在紧凑的 2U 机箱中。PPA3500 有 3、4、5 或 6 相配置以及计算得出的第 7 相配置。还可以选择将设备安装在 19 英寸机架中，提供 2U 6(7) 相解决方案，请参阅我们的配件页面了解更多详细信息。PPA3500 功率分析仪受益于全彩“双”TFT 显示屏，这一概念在一台仪器中采用了两个 TFT 显示屏，从而在 2U 外形尺寸中实现了大宽屏显示区域。

为什么选择 Newtons4th 功率分析仪？
市场上*专为逆变器驱动应用设计的功率分析仪
同类中*佳的宽带功率精度
1MHz带宽
0.01deg 的极高精度相位测量
提供ISO17025 (UKAS) 可追溯认证
薄型 – 2U 高，*多 6( 7 ) 相测量
*的产品支持
PWM 电机驱动模式可快速轻松设置

所有必需的输入均作为标准包含
PPA3500 包括所有标准端口，包括内部 (4mm) 和外部 (BNC)、扭矩、速度、RS232、LAN、USB、GPIB。

应用示例
PWM逆变器驱动效率分析
待机功率
交流/直流转换器
太阳能电池阵
UPS
电能质量
高频电力电子技术

PPA3500功率分析仪产品概述
*的准确性	0.03%(典型值)
2U外形尺寸	上采用2U外形尺寸的高精度6相功率分析仪
1MHz带宽	宽带宽非常适合失真信号分析，例如PWM逆变器驱动
直观的用户界面	“快捷键”和字母数字键盘
标准配备扭矩和速度输入	+/-10V,模拟直流和脉冲输入
系统总效率计算	电气到电气、电气到机械的实时监控和效率计算
逆变器驱动分析的理想选择	电动汽车、变速驱动器、工业和其他应用
8相分析	使用3P2W+CH3+3P2W+CH3测量8相，包括三相输入功率、直流母线和三相输出功率
基于DFT的功率计算	利用DFT傅立叶分析的强大功能，通过*DSP和FPGA实现。
只需2个瓦特表即可进行三相功率测量	独特的“3瓦特表转换”模式在使用三相2瓦特表模式时提供独立相功率信息

规格参数
	PPA500	PPA1500	PPA3500	PPA4500	PPA5500
基础精度
V,A rdg error	0.05%	0.05%	0.04%	0.03%	0.01%
功率 rdg error	0.10%	0.10%	0.06%	0.04%	0.03%
阶段选项
Interna	1～3	1~3	1～6	1~3	1~3
Master/Slave operation				4～6	4 ～6
带宽
20830A Shunt	DC～500kHz	DC～1MHz	DC～ 1MHz
10 &30A Shunt	-	-	-	DC～2MHz	DC～ 2MHz
50A Shunt	-	-	-	DC～1MHz	DC～1MHz
输出电压
Max input voltage	2500Vpk (1kVrms)	2500Vpk (1kVrms)	2500Vpk (1kVrms)	3000Vpk (1kVrms)	3000Vpk (1kVrms)
No.of ranges	8	8	8	8	9
直流输入
10Arms model	-	-	-	O	O
20Arms model	O	O	O	-	-
30Arms model	O	O	O	O	O
50Arms model	-	-	-	O	O
No.of ranges	8	8	10	8	9
特点
范围和图形模式		O	O	O	O
Vector Display	-	O	-	-	-
USB 内存端口	O	O	O	O	O
局域网端口	O	O	O	O	O
GPIB Port	O	O	O	O	O
RS232 Port	O	O	O	O	O
实时时间	O	O	O	O	O
19in Rack mount option	O	O	O	O	O
扭矩和速度	-	-	O	O	O
IEC61000 Mode	-	-	-	-	O
PWM Motor Drive Mode	-	Limited Functionality	O	O	O
Oscilloscope/Graphic	-	O	O	O	O
Transformer Mode	-	-	O	O	O
PWM Filter Options	-	2	7	7	7
速度/谐波/秒	300/sec	300/sec	300/sec	600/sec	1800/sec
内部数据记录	4 Parameters	4 Parameters	32 Parameters	16 Parameters	16 Parameters
数据日志记录	16000	16000	5M	5M	10M
ABD0100.1.8 模式	-	-	-	-	○
内置存储	192kB	192kB	500MB	500MB	1GB
Harmonics	50	50	100	100	417
*小窗口大小	10ms	5ms	5ms	2ms	2ms
尺寸 -Excl.Feet HxWxD(mm)	92x215x312	92x215x312	92x404x346	130x400x315	130x400x315
重量	3.3 -4kg	3.3 -4kg	5-7ka	5.4 -6kg	5.4 -6kg
一Not Applicable O Option O Standard
