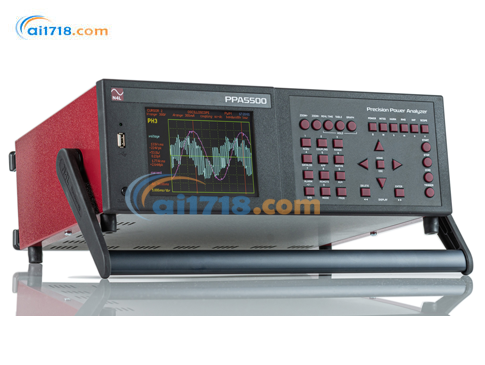

英国N4L(牛顿)　PPA5500高精度功率分析仪-爱仪器仪表网

英国N4L(牛顿) PPA5500功率分析仪电机/逆变器分析，PPA5500 系列保持了 PPA2500 闻名的宽频率范围和出色的噪声抑制能力，同时增加了电压和电流测量范围、更强的处理能力、更大的内存、实时时钟、高对比度彩色显示屏、1GB 非易失性内部存储器存储器和外部 USB 存储器端口。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

PPA5500高精度功率分析仪 – 研发、电源变压器、IEC61000
功率分析仪提供*高的精度和速度
2006 年 9 月，我们推出了 PPA2500 功率分析仪，在一款紧凑、经济高效的仪器中引入了*的功率测量性能，该仪器很快*在*苛刻的功率应用中因*的精度和稳定性而享有盛誉。现在，PPA5500 系列为那些需要*功率分析产品的用户进一步扩展了我们的功率分析范围，这是 N4L 提供的*型号，当之无愧。

PPA5500 系列保持了 PPA2500 闻名的宽频率范围和出色的噪声抑制能力，同时增加了电压和电流测量范围、更强的处理能力、更大的内存、实时时钟、高对比度彩色显示屏、1GB 非易失性内部存储器存储器和外部 USB 存储器端口。2MS/s 采样率与“真正实时”无间隙分析是功率分析的强大组合，再加上创新的模拟前端设计（包括我们专有的“平面分流技术”），PPA5500 提供了真正*的性能测量稳定性和准确性。PPA5500 的相角精度为 0.005 度，非常适合极低功率因数的变压器损耗分析测试。请查看我们的功率分析仪教程系列，该系列演示了 PPA5500 的速度和多功能性。
所有 PPA5500 装置均标配有 UKAS ISO17025认证，该认证是在英国 N4L 我们认可的 ISO17025 实验室中进行的。

ISO17025校准和验证
N4L 提供的每台 PPA5500 功率分析仪均配有高达 850Hz的 UKAS 认可校准证书以及高达 2MHz 的 UKAS 可追溯校准证书。N4L 开发了许多定制功率校准器，以验证每个功率分析仪在整个频率范围内的精度，这在仪器仪表行业中是罕见的。此外，与牛津大学（英国）合作开发了ISO17025 (UKAS)认证的闭环热量计，验证了 N4L 定制设计的功率校准装置的性能，其不确定性水平非常低，为所有产品的宽带性能提供了*的信心。 N4L 功率分析仪处于市场*地位。

PPA5500特点与优势
√0.01%基本精度	√频率范围DC和10mHz至2MHz
√高精度内部分流器精度优于任何外部分流器	√低功率因数应用所需的5毫米相位精度
√高达50 Arms(1000 Apk)和1000 Vrms (3000 Vpk)直接输入	√低电流(10Arms)、标准(30Arms)和高电流(50Arms)选项
√所有通道高速采样	√真正的实时分析，无测量间隙
√ 1、2或3相版本主从模式适用于4、5或6相	√实时数字、表格、图形和示波器显示
√适用于高电流应用的N4L分流器的简单BNC连接	VRS232、IEEE 488、USB、LAN、扭矩、速度和扩展端口

PPA5500规格参数
	PPA500	PPA1500	PPA3500	PPA4500	PPA5500
基础精度
V,A rdg error	0.05%	0.05%	0.04%	0.03%	0.01%
功率 rdg error	0.10%	0.10%	0.06%	0.04%	0.03%
阶段选项
Interna	1～3	1~3	1～6	1~3	1~3
Master/Slave operation				4～6	4 ～6
带宽
20830A Shunt	DC～500kHz	DC～1MHz	DC～ 1MHz
10 &30A Shunt	-	-	-	DC～2MHz	DC～ 2MHz
50A Shunt	-	-	-	DC～1MHz	DC～1MHz
输出电压
Max input voltage	2500Vpk (1kVrms)	2500Vpk (1kVrms)	2500Vpk (1kVrms)	3000Vpk (1kVrms)	3000Vpk (1kVrms)
No.of ranges	8	8	8	8	9
直流输入
10Arms model	-	-	-	O	O
20Arms model	O	O	O	-	-
30Arms model	O	O	O	O	O
50Arms model	-	-	-	O	O
No.of ranges	8	8	10	8	9
特点
范围和图形模式		O	O	O	O
Vector Display	-	O	-	-	-
USB 内存端口	O	O	O	O	O
局域网端口	O	O	O	O	O
GPIB Port	O	O	O	O	O
RS232 Port	O	O	O	O	O
实时时间	O	O	O	O	O
19in Rack mount option	O	O	O	O	O
扭矩和速度	-	-	O	O	O
IEC61000 Mode	-	-	-	-	O
PWM Motor Drive Mode	-	Limited Functionality	O	O	O
Oscilloscope/Graphic	-	O	O	O	O
Transformer Mode	-	-	O	O	O
PWM Filter Options	-	2	7	7	7
速度/谐波/秒	300/sec	300/sec	300/sec	600/sec	1800/sec
内部数据记录	4 Parameters	4 Parameters	32 Parameters	16 Parameters	16 Parameters
数据日志记录	16000	16000	5M	5M	10M
ABD0100.1.8 模式	-	-	-	-	○
内置存储	192kB	192kB	500MB	500MB	1GB
Harmonics	50	50	100	100	417
*小窗口大小	10ms	5ms	5ms	2ms	2ms
尺寸 -Excl.Feet HxWxD(mm)	92x215x312	92x215x312	92x404x346	130x400x315	130x400x315
重量	3.3 -4kg	3.3 -4kg	5-7ka	5.4 -6kg	5.4 -6kg
一Not Applicable O Option O Standard
英国N4L(牛顿) PPA5500高精度功率分析仪说明文档
