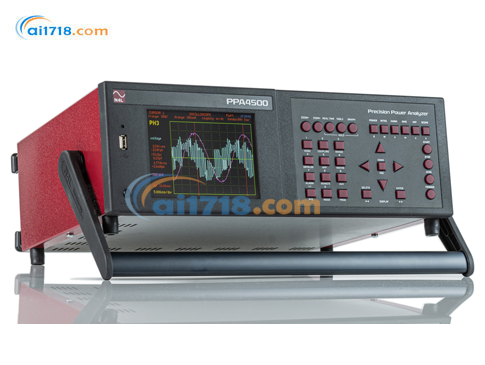

英国N4L(牛顿) PPA4500高精度功率分析仪-爱仪器仪表网

英国N4L(牛顿) PPA4500功率分析仪电机/逆变器分析，PPA4500 采用高速 FPGA/DSP 采样技术和 N4L 备受推崇的“平面分流”技术，PPA4500 是超过 12 年开发的成果。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

PPA4500高精度功率分析仪 – 台架研发、电机/逆变器测试
适用于各种应用的高精度功率分析仪
PPA4500 采用高速 FPGA/DSP 采样技术和 N4L 备受推崇的“平面分流”技术，PPA4500 是超过 12 年开发的成果。PPA4500 取代了即将推出的 PPA2500 和 PPA2600 型号，具有更高的精度、彩色 TFT、前置 USB 端口和更快的处理速度。PPA4500 在精度和功能方面都实现了重大飞跃。PPA4500 非常适合变压器损耗测试、PWM 逆变器驱动效率测试、IEC62301/EN50564 的待机功率测试以及许多更具挑战性的应用。

PPA4500 能够测量高达 2MHz 的基频，以及在相同的 2MHz 频率上限下测量高达 100 个谐波。PWM 电机驱动模式使工程师能够快速设置仪器来测量复杂的谐波失真波形，复杂的信号处理算法有助于对 PWM 信号进行高采样率 (2Ms/s) 真正的宽带 (2Mhz) 分析。PPA4500 利用并行数字滤波实现基频同步，而不影响测量数据的带宽。

所有 PPA4500 装置均标配有 UKAS ISO17025认证，这是在英国 N4L 我们认可的ISO17025实验室中进行的。

ISO17025校准和验证
N4L 提供的每台 PPA4500 功率分析仪均配有高达 850Hz 的 UKAS 认可校准证书以及高达 1MHz的 UKAS 可追溯校准证书。N4L 开发了许多定制功率校准器，以验证每个功率分析仪在整个频率范围内的精度，这在仪器仪表行业中是罕见的。此外，与牛津大学（英国）合作开发了ISO17025 (UKAS)认证的闭环热量计，验证了 N4L 定制设计的功率校准装置的性能，其不确定性水平非常低，为所有产品的宽带性能提供了*的信心。 N4L 功率分析仪处于市场*地位。

PPA4500特点与优势
√0.03%基本精度	√频率范围DC和10mHz至2MHz
高精度内部分流器精度优于任何外部分流器	√低功率因数应用所需的5毫米相位精度
√高达50 Arms(1000 Apk)和1000 Vrms (3000 Vpk)直接输入	√低电流(10Arms)、标准(30Arms)和高电流(50Arms)选项
√所有通道高速采样(2Ms/s)	√真正的实时分析，无测量间隙
√ 1、2或3相版本主从模式适用于4、5或6相	√实时数字、表格、图形和示波器显示
√适用于高电流应用的N4L分流器的简单BNC连接	√ VRS232、IEEE 488、USB、LAN、扭矩、速度和扩展端口

PPA4500规格参数
	PPA500	PPA1500	PPA3500	PPA4500	PPA5500
基础精度
V,A rdg error	0.05%	0.05%	0.04%	0.03%	0.01%
功率 rdg error	0.10%	0.10%	0.06%	0.04%	0.03%
阶段选项
Interna	1～3	1~3	1～6	1~3	1~3
Master/Slave operation				4～6	4 ～6
带宽
20830A Shunt	DC～500kHz	DC～1MHz	DC～ 1MHz
10 &30A Shunt	-	-	-	DC～2MHz	DC～ 2MHz
50A Shunt	-	-	-	DC～1MHz	DC～1MHz
输出电压
Max input voltage	2500Vpk (1kVrms)	2500Vpk (1kVrms)	2500Vpk (1kVrms)	3000Vpk (1kVrms)	3000Vpk (1kVrms)
No.of ranges	8	8	8	8	9
直流输入
10Arms model	-	-	-	O	O
20Arms model	O	O	O	-	-
30Arms model	O	O	O	O	O
50Arms model	-	-	-	O	O
No.of ranges	8	8	10	8	9
特点
范围和图形模式		O	O	O	O
Vector Display	-	O	-	-	-
USB 内存端口	O	O	O	O	O
局域网端口	O	O	O	O	O
GPIB Port	O	O	O	O	O
RS232 Port	O	O	O	O	O
实时时间	O	O	O	O	O
19in Rack mount option	O	O	O	O	O
扭矩和速度	-	-	O	O	O
IEC61000 Mode	-	-	-	-	O
PWM Motor Drive Mode	-	Limited Functionality	O	O	O
Oscilloscope/Graphic	-	O	O	O	O
Transformer Mode	-	-	O	O	O
PWM Filter Options	-	2	7	7	7
速度/谐波/秒	300/sec	300/sec	300/sec	600/sec	1800/sec
内部数据记录	4 Parameters	4 Parameters	32 Parameters	16 Parameters	16 Parameters
数据日志记录	16000	16000	5M	5M	10M
ABD0100.1.8 模式	-	-	-	-	○
内置存储	192kB	192kB	500MB	500MB	1GB
Harmonics	50	50	100	100	417
*小窗口大小	10ms	5ms	5ms	2ms	2ms
尺寸 -Excl.Feet HxWxD(mm)	92x215x312	92x215x312	92x404x346	130x400x315	130x400x315
重量	3.3 -4kg	3.3 -4kg	5-7ka	5.4 -6kg	5.4 -6kg
一Not Applicable O Option O Standard
PPA4500功率分析仪说明文档
